4ПСТР(б)-1 Соединительные ремонтные кабельные муфты производства КВТ

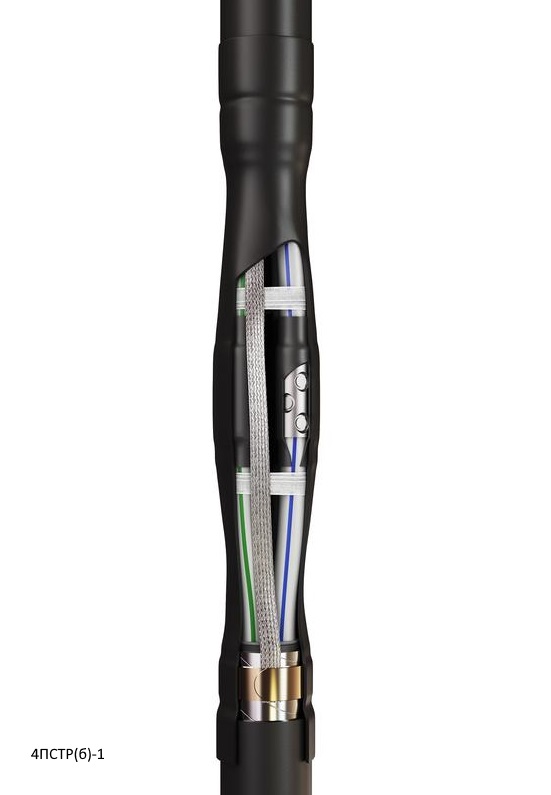

4ПСТР(б)-1 соединительные ремонтные муфты
Соединительные ремонтные кабельные муфты 4ПСТР(б)-1
Предназначены для соединения 4-х жильных кабелей:
  • с пластмассовой изоляцией(ПВХ/СПЭ)
  • с броней и без брони
  • на напряжение до 1 кВ
Соответствует требованиям ГОСТ 13781.0-86
Типы монтируемых кабелей: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1, АВБВ-1, ВБВ-1, АВВБГ-1, ПвБбШв-1, ПвБбШп-1
Не требуют дополнительной кабельной вставки на поврежденном участке кабельной линии
Существенно сокращает временные затраты и финансовые издержки за счет использования одной муфты вместо двух
Соединительные изолирующие манжеты с внутренним слоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет и кожуха, обеспечивает полную герметичность муфты после монтажа
Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления, используемые для крепежа провода заземления к бронелентам
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать Комплект заземления КМПБ, соответствующий выбранной муфте.
Кожух надежно защищает, герметизирует и армирует муфту
Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители

Инструмент для монтажа: пропановая горелка ПГ(КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6(КВТ)
Выпускается по ТУ 3599-006-97284872-2006
  • Тип муфты : соединительная
  • Напряжение : 1кВ
  • Жил в кабеле : 4
  • Тип установки : внутр. +наружн.
  • Тип кабеля : с броней
  • Болт в комплекте : есть
  • Изоляция : пластмассовая
Код Артикул Тип Сечение (мл.кв) Заказать
380185 78464 4ПСТР(б)-1-25/50 (Б) 25; 35; 50 Заказать
380186 78465 4ПСТР(б)-1-70/120 (Б) 70; 95; 120 Заказать
380187 78466 4ПСТР(б)-1-150/240 (Б) 150; 185; 240 Заказать
;
