СБЕ-35 Соединители болтовые на напряжение до 35 кВ.
Предназначены для соединения кабелей напряжением до 35 кВ
Центрально-симметричное отверстие под кабельную жилу в корпусе хвостовика способствует равномерному распределению напряженности электрического поля
Торцевые фаски для сглаживания напряженности электрического поля
Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большее пятно контакта жилы с корпусом соединителя и тем самым способствует снижению потерь в контактном соединении
Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля
Материал корпуса: специальный алюминиевый сплав
Материал болтов: медный сплав
Крепление на жиле осуществляется методом завинчивания болтов с внутренним шестигранником со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
Внутренний шестигранник в головке болта позволяет производить монтаж наконечников в условиях ограниченного пространства
Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт

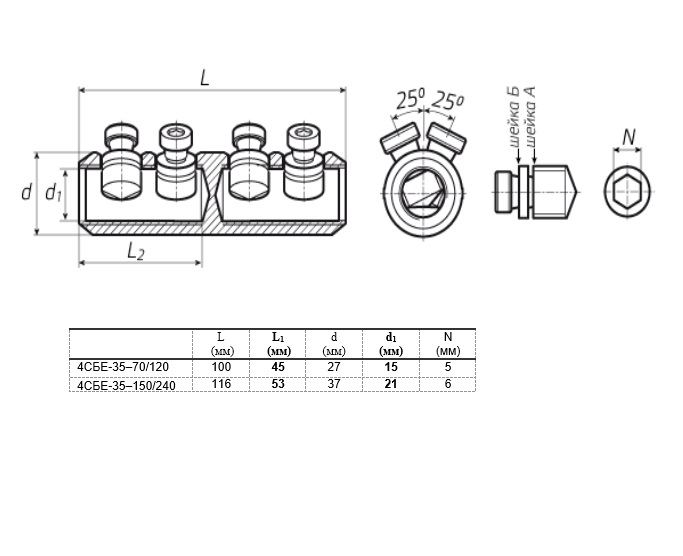

Технические характеристики
Кол-во болтов: 4
Диапазон сечений (мм2 ): 70-120; 150-240
Напряжение: 35 кВ
Расположение болтов: угловое
Отверстие под кабельную жилу: центрально-симметричное
