НВИ Наконечники вилочные изолированные с ПВХ манжетой производства КВТ

НВИ Наконечники вилочные изолированные с ПВХ манжетой
  • НВИ Наконечники вилочные изолированные с ПВХ манжетой

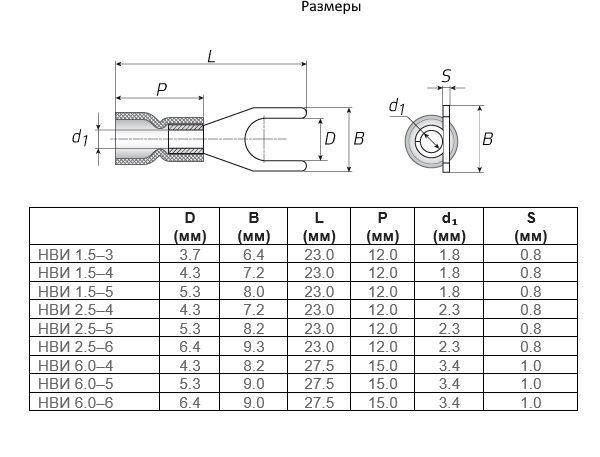

  • Размеры НВИ

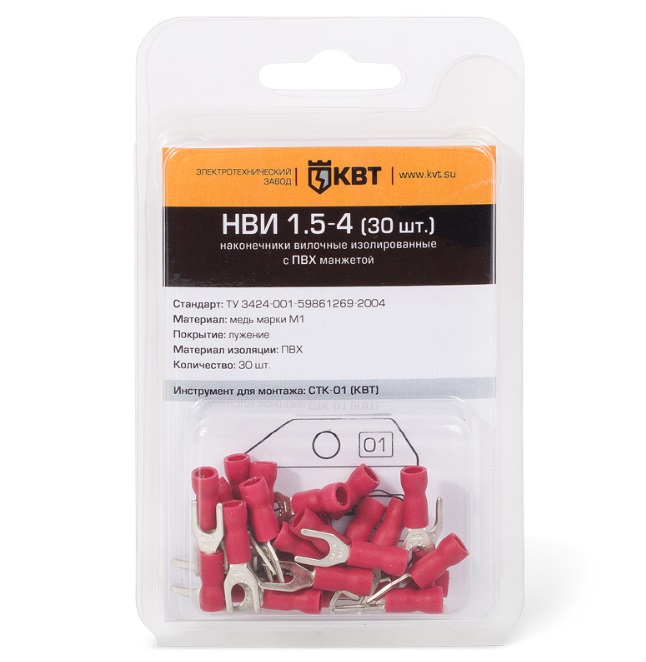

  • НВИ наконечники в мини-упаковке
Наконечники вилочные изолированные с ПВХ манжетой НВИ
  • Предназначены для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации
  • Не требует полного демонтажа крепежного соединения. Для быстрых перекроссировок — достаточно лишь ослабить винтовую фиксацию
  • Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
  • Термостойкость изоляции: 75 °C
  • Материал наконечника: медь марки М1
  • Покрытие наконечника: электролитическое лужение
  • Максимальное напряжение: 690 В
  • Особенности конструкции:
    • исполнение «Easy Entry»: виниловая манжета отформована в виде раструба для облегчения монтажа многопроволочных медных жил
    • незаваренный стыковой шов на трубной контактной части наконечников
    • поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой
  • Расширенные мультиразмерные диапазоны опрессовки
  • Опрессовка проводника поверх изолирующей манжеты
Технические характеристики
   Наименование
   Сечение
(мм²)
   Ток
(А)
  Размер винта
   Цвет манжеты
НВИ 1.5–3
0.25–1.5
19
М3
красный
НВИ 1.5–4
0.25–1.5
19
М4
красный
НВИ 1.5–5
0.25–1.5
19
М5
красный
НВИ 2.5–4
1.0–2.5
27
М4
синий
НВИ 2.5–5
1.0–2.5
27
М5
синий
НВИ 2.5–6
1.0–2.5
27
М6
синий
НВИ 6.0–4
2.5–6.0
48
М4
желтый
НВИ 6.0–5
2.5–6.0
48
М5
желтый
НВИ 6.0–6
2.5–6.0
48
М6
желтый
Код Артикул Тип Цвет манжеты Размер винта Ток (А) Диапазон сечений Количество в упаковке (шт) Заказать
381536 47456 НВИ 1.5–3 красный М3 19 0.25–1.5 500шт. Заказать
381537 47484 НВИ 1.5–4 красный М4 19 0.25–1.5 500шт. Заказать
381538 47485 НВИ 1.5–5 красный М5 19 0.25–1.5 500шт. Заказать
381539 47486 НВИ 2.5–4 синий М4 27 1.0–2.5 500шт. Заказать
381540 47487 НВИ 2.5–5 синий М5 27 1.0–2.5 500шт. Заказать
381541 47488 НВИ 2.5–6 синий М6 27 1.0–2.5 500шт. Заказать
381542 47489 НВИ 6.0–4 желтый М4 48 2.5–6.0 500шт. Заказать
381543 47490 НВИ 6.0–5 желтый М5 48 2.5–6.0 500шт. Заказать
381544 47491 НВИ 6.0–6 желтый М6 48 2.5–6.0 500шт. Заказать
381587 75339 НВИ 1.5–4 красный М4 19 0.25–1.5 30шт. Заказать
381588 75340 НВИ 2.5–4 синий М4 27 1.0–2.5 30шт. Заказать
381589 75341 НВИ 6.0–4 желтый М4 48 2.5–6.0 20шт. Заказать
;
