Виброустойчивые разъемы штекерные «папа» в нейлоновом корпусе ВРШИ-П(н)
- Предназначены для формирования быстроразъемных, полностью изолированных соединений многопроволочных медных проводов
- При парном соединении разъемов «папа-мама» вокруг контактного соединения образуется двойной контур изоляции пенального типа
- Материал изоляции корпуса: самозатухающий нейлон. Не содержит галогенов
- Материал термоусаживаемой манжеты: сшитый полиэтилен
- Термостойкость изоляции: 105 °C
- Материал разъема: латунь марки Л63
- Покрытие разъема: электролитическое лужение
- Максимальное напряжение: 400 В
- Особенности конструкции:
- полностью изолированная конструкция
- исполнение «Easy Entry»: цельнолитой нейлоновый корпус имеет конусообразное сужение, обеспечивающее беспрепятственное заведение многопроволочной медной жилы
- специальный замковый механизм обеспечивает необходимую механическую прочность соединения «мама-папа»
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- Благодаря пулевидной форме клеммы «папа», монтаж с ответной штекерной клеммой «мама» не требует точного взаимного позиционирования клемм и занимает минимальное время
- Комплементарны ответным разъемам ВРШИ-М(н)
- Опрессовка проводника поверх изолирующей манжеты
Технические характеристики
|
Наименование
|
Сечение (мм²)
|
Ток, А
|
Цвет манжеты
|
|
ВРШИ-П(н) 1.5-4
|
0.5–1.5
|
10
|
красный
|
|
ВРШИ-П(н) 2.5-4
|
1.5-2.5
|
15
|
синий
|
 Виброустойчивые разъемы штекерные _папа_ в нейлоновом корпусе.jpg "ВРШИ-П(н) Виброустойчивые разъемы штекерные _папа_ в нейлоновом корпусе")

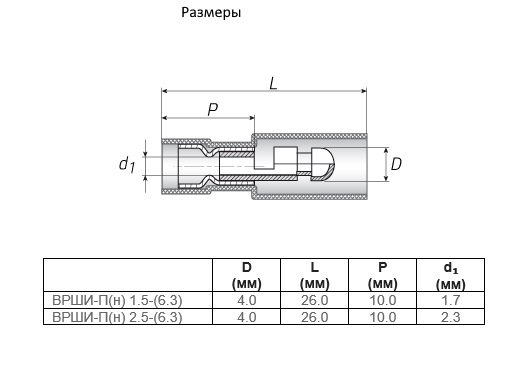

.jpg "Размеры ВРШИ-П(н)")
