Виброустойчивые разъемы штекерные «мама» в нейлоновом корпусе ВРШИ-М(н)
- Предназначены для формирования изолированных быстроразъемных соединений многопроволочных медных проводов штекерного типа
- При парном соединении нейлоновых разъемов «папа-мама» вокруг контактного соединения образуется двойной контур изоляции пенального типа
- Материал изоляции: самозатухающий нейлон. Не содержит галогенов
- Термостойкость изоляции: 105 °C
- Материал разъема: латунь марки Л63
- Покрытие разъема: электролитическое лужение
- Максимальное напряжение: 400 В
- Особенности конструкции:
- дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким
- исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил
- специальный замковый механизм обеспечивает необходимую механическую прочность соединения «мама-папа»
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- Благодаря пулевидной форме клеммы «папа», монтаж с ответной штекерной клеммой «мама» не требует точного взаимного позиционирования клемм и занимает минимальное время
- Комплиментарны ответным разъемам ВРШИ-П(н)
- Опрессовка проводника поверх изолирующего корпуса
Технические характеристики
|
Наименование
|
Сечение (мм²)
|
Ток, А
|
Цвет манжеты
|
|
ВРШИ-М(н) 1.5-4
|
0.5–1.5
|
10
|
красный
|
|
ВРШИ-М(н) 2.5-4
|
1.5-2.5
|
15
|
синий
|
 Виброустойчивые разъемы штекерные _мама_ в нейлоновом корпусе.jpg "ВРШИ-М(н) Виброустойчивые разъемы штекерные _мама_ в нейлоновом корпусе")
.jpg "Размеры ВРШИ-М(н)")

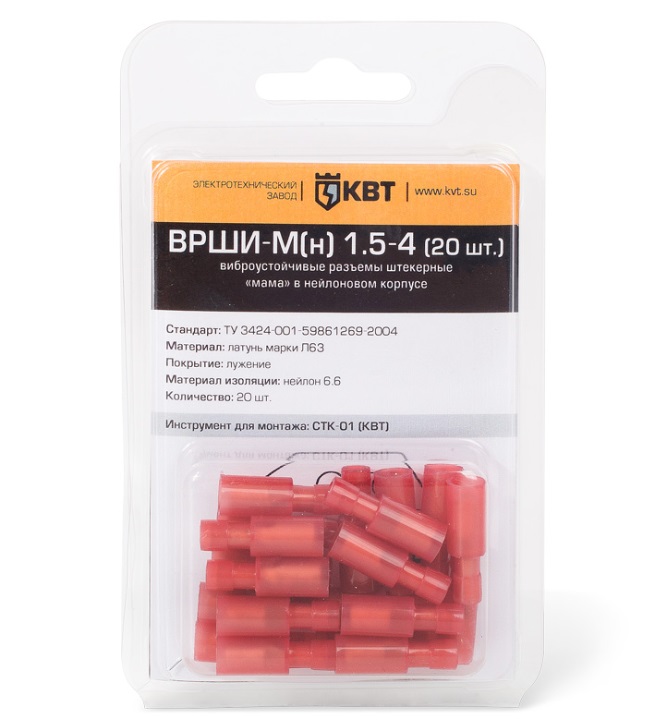

 разъемы.jpg "ВРШИ-М(н) разъемы")
