ПК-Т Соединители термоусаживаемые под пайку производства КВТ

ПК-Т Термоусаживаемые соединители под пайку
  • ПК-Т Термоусаживаемые соединители под пайку
  • Размеры ПК-Т

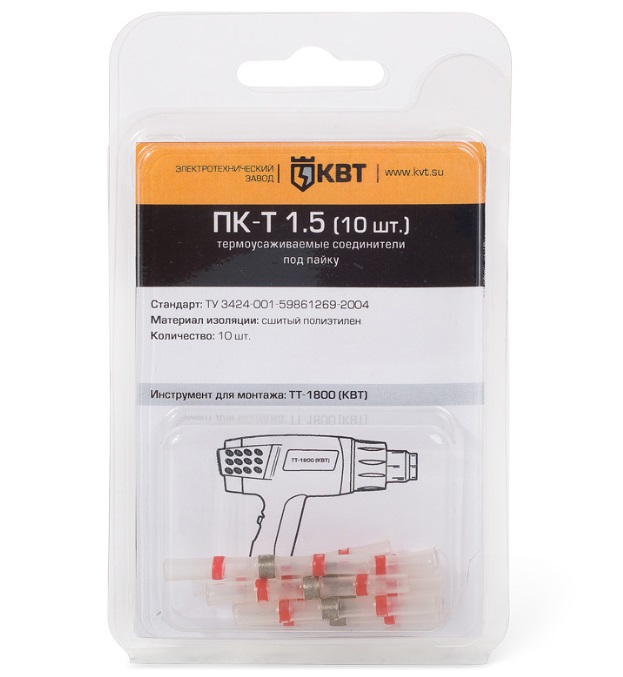

  • ПК-Т в мини-упаковке
Термоусаживаемые соединители под пайку ПК-Т
  • Предназначены для паяного соединения встык многопроволочных медных проводов. Не требуют использования канифоли для монтажа
  • Материал изоляции: сшитый полиэтилен. Не содержит галогенов
  • Термостойкость изоляции: 125 °C
  • Максимальное напряжение: 690 В
  • Особенности конструкции:
    • в центре соединителя расположено кольцо низкотемпературного припоя
    • по краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки
  • Прозрачная изоляция обеспечивает визуальный контроль в процессе монтажа
  • Цвет поясков термоплавкого клея помогает идентифицировать размеры
  • Порядок монтажа:
    • разместите соединитель на одном из проводов, сдвинув его в сторону от предварительно зачищенных концов жил
    • распушите отдельные проводники и соедините концы жил встык таким образом, чтобы концы проводников заходили друг в друга
    • обожмите руками выступающие проводники, сформировав место стыка
    • сдвиньте соединитель на место контакта таким образом, чтобы поясок припоя располагался по центру соединяемых зачищенных жил
    • используя бутановую горелку или высокотемпературный фен, равномерно прогрейте припой со всех сторон до его расплавления
    • дайте изделию остыть
  • Инструмент для монтажа: высокотемпературный фен
Технические характеристики


    ПК-Т 1.0
   ПК-Т 2.5
    ПК-Т 6.0
Сечение (мм2)
0.5-1.0
1.5-2.5
4.0-6.0
Ток (A)
19
27
48
Цвет манжеты
красный
синий
желтый
Напряжение
690В
Материал жилы
медь
Материал манжеты
термоусадка

Код Артикул Тип Сечение (мл.кв) Ток (А) Цвет манжеты Количество в упаковке (шт) Заказать
381702 69947 ПК-Т 1.0 0.5-1.0 19 красный 20шт. Заказать
381703 69948 ПК-Т 2.5 1.5-2.5 27 синий 20шт. Заказать
381704 69949 ПК-Т 6.0 4.0-6.0 48 желтый 20шт. Заказать
381705 75351 ПК-Т 1.0 0.5-1.0 19 красный 10шт. Заказать
381706 75352 ПК-Т 2.5 1.5-2.5 27 синий 10шт. Заказать
381707 75353 ПК-Т 6.0 4.0-6.0 48 желтый 10шт. Заказать
;
