КУ Удлинительные комплекты производства КВТ

КУ Удлинительные комплекты

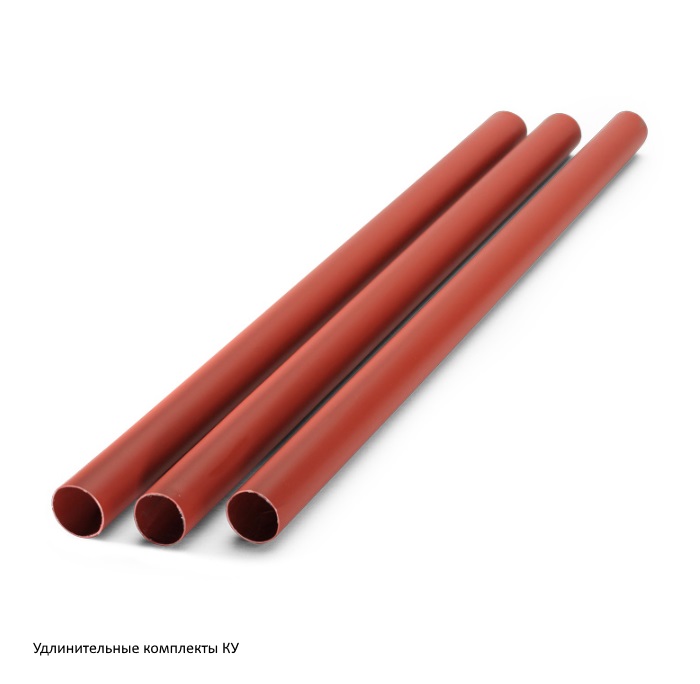

Удлинительные комплекты КУ
  • Предназначены для удлинения концевых муфт «КВТ» при подключении их к крупногабаритным устройствам за счет увеличения длины разделки кабеля
  • Состав комплекта:
    • 3 термоусаживаемые антитрекинговые трубки длиной 600 мм
  • Устойчивы к явлению трекинга и эрозии
  • Устойчивы к воздействию ультрафиолетовых лучей и погодно-климатическим условиям
  • Применение комплекта удлинения КУ дополнительно увеличивает длину пути токов утечки и может быть рекомендовано для наружной установки без дополнительных изоляторов
  • Максимально возможное удлинение габаритов стандартной муфты составляет 550 мм. При необходимости увеличения длины более чем на 550 мм можно воспользоваться еще одним комплектом
  • Комплект универсален и может быть использован для концевых муфт как внутренней, так и наружной установки
  • Один комплект может применятся для удлинения концевых муфт на различный тип кабеля и различного диапазона сечений
Технические характеристики

КУ №1
КУ №2
КУ №3
КУ №4
Кол-во жил
3
Тип муфты
концевая
Напряжение, кВ
10кВ
Изоляция
бумажная
 пластмассовая; бумажная
 пластмассовая; бумажная
пластмассовая
Диапазон сечений (мм2 )
25-50
35-50; 70-120
70-120; 150-240
150-240
Применяются с концевыми муфтами
3КВТп-10-25/50,
3КНТп-10-25/50,
3КВТп-10-25/50(Б),
3КНТп-10-25/50(Б)
3ПКВТп-10-35/50,
3ПКНТп-10-35/50,
3КВТп-10-70/120,
3КНТп-10-70/120,
3ПКВТп-10-35/50(Б),
3ПКНТп-10-35/50(Б),
3КВТп-10-70/120(Б),
3КНТп-10-70/120(Б)
3ПКВТп-10-70/120,
3ПКНТп-10-70/120,
3КВТп-10-150/240,
3КНТп-10-150/240,
3ПКВТп-10-70/120(Б),
3ПКНТп-10-70/120(Б),
3КВТп-10-150/240(Б),
3КНТп-10-150/240(Б)
3ПКВТп-10-150/240,
3ПКНТп-10-150/240,
3ПКВТп-10-150/240(Б),
3ПКНТп-10-150/240(Б)

Код Артикул Тип Диапазон сечений Изоляция Тип муфты Заказать
381810 67007 КУ №1 25-50 бумажная 3КВТп-10-25/50, 3КНТп-10-25/50, 3КВТп-10-25/50(Б), 3КНТп-10-25/50(Б) Заказать
381811 67008 КУ №2 35-50; 70-120 пластмассовая; бумажная 3ПКВТп-10-35/50, 3ПКНТп-10-35/50, 3КВТп-10-70/120, 3КНТп-10-70/120, 3ПКВТп-10-35/50(Б), 3ПКНТп-10-35/50(Б), 3КВТп-10-70/120(Б), 3КНТп-10-70/120(Б) Заказать
381812 67009 КУ №3 70-120; 150-240 пластмассовая; бумажная 3ПКВТп-10-70/120, 3ПКНТп-10-70/120, 3КВТп-10-150/240, 3КНТп-10-150/240, 3ПКВТп-10-70/120(Б), 3ПКНТп-10-70/120(Б), 3КВТп-10-150/240(Б), 3КНТп-10-150/240(Б) Заказать
381813 67010 КУ №4 150-240 пластмассовая 3ПКВТп-10-150/240, 3ПКНТп-10-150/240, 3ПКВТп-10-150/240(Б), 3ПКНТп-10-150/240(Б) Заказать
;
