ТТШ-10 Трубки термоусадочные для изоляции шин напряжением до 10 кВ производства КВТ

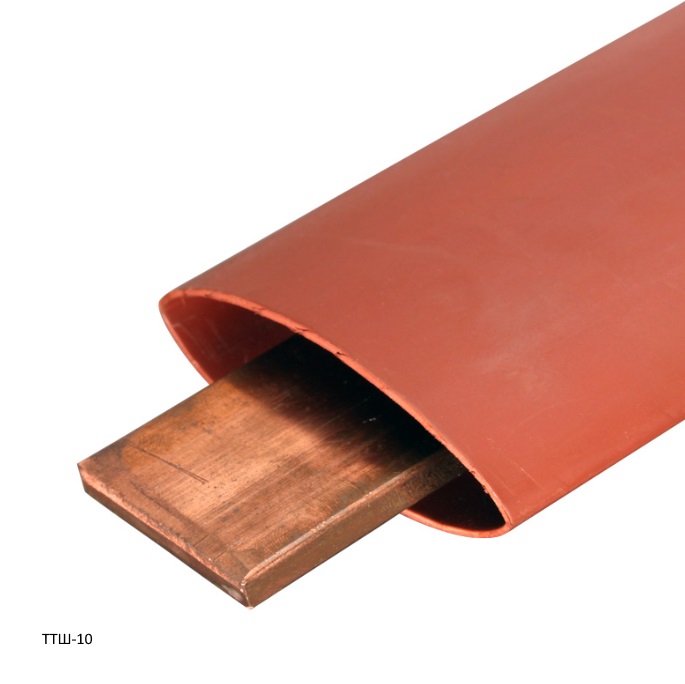

ТТШ-10 Термоусадочные трубки для изоляции шин напряжением до 10 кВ
ТТШ-10 Термоусадочные трубки для изоляции шин напряжением до 10 кВ
  • Предназначены для изоляции медных и алюминиевых шин на электротехнических подстанциях и в шкафах распределительных устройств. Могут быть использованы при наружной установке
  • Коэффициент усадки: 2.5:1
  • Рабочее напряжение: 10 кВ
  • Материал: полиолефин, не содержит галогенов «HF
  • Аналоги: BРTM (Raychem); BBI (3M)
  • Устойчивы к явлению трекинга и ультрафиолетовому излучению
  • Высокая электрическая прочность
  • Цвет: кирпично-красный
  • Формат поставки: рулон: 10м
  • Клеевой слой: без клея
  • Использование трубок ТТШ позволяет сократить расстояние между фазными шинами и значительно уменьшить габариты проектного устройства
  • Защищают электротехнические шины от химической коррозии
  • Обеспечивают защиту оборудования от короткого замыкания в случае попадания в электрощитовое устройство животных и птиц
  • Инструмент для монтажа: высокотемпературный фен ТТ-1800 или горелка ПГ
Технические характеристики
Наименование
Ширина
  монтируемой шины
(мм)
   Диаметр трубки
D(мм) до усадки
не менее
Диаметр трубки
   d(мм) после усадки
не более
   Толщина стенки
после усадки
(мм)
   Упаковка
(рулон, м)
ТТШ-10-30/12
20–30
30.0
12.0
2.0
10
ТТШ-10-50/20
40-50
50.0
20.0
2.0
10
ТТШ-10-75/30
60–80
75.0
30.0
2.0
10
ТТШ-10-100/40
80-100
100.0
40.0
2.0
10
ТТШ-10-150/60
120-150
150.0
60.0
2.0
10
  • Толщина стенки после усадки (мм) : 2.0
Код Артикул Тип Ширина шины (мм) Диаметр до усадки (мм) Диаметр после усадки (мм) Заказать
382202 59680 ТТШ-10-50/20 40-50 50.0 20.0 Заказать
382204 59690 ТТШ-10-100/40 80-100 100.0 40.0 Заказать
382201 73720 ТТШ-10-30/12 20–30 30.0 12.0 Заказать
382203 73721 ТТШ-10-75/30 60–80 75.0 30.0 Заказать
382205 73722 ТТШ-10-150/60 120-150 150.0 60.0 Заказать
;
