SA/SAG Взрывозащищенные коробки соединительные из сплава KSi13 производства Горэлтех

Взрывозащищенные коробки серии SA - SAG
  • Взрывозащищенные коробки серии SA - SAG
  • Взрывозащищенные коробки серии SA - SAG -
  • Взрывозащищенные коробки серии SA - SAG--
  • -Взрывозащищенные коробки серии SA - SAG
  • SA090907  - SAG090907 коробки
  • SA090907  - SAG090907 коробки -
  • SA111108 - SAG111108 коробки
  • SA171108 - SAG171108 коробки

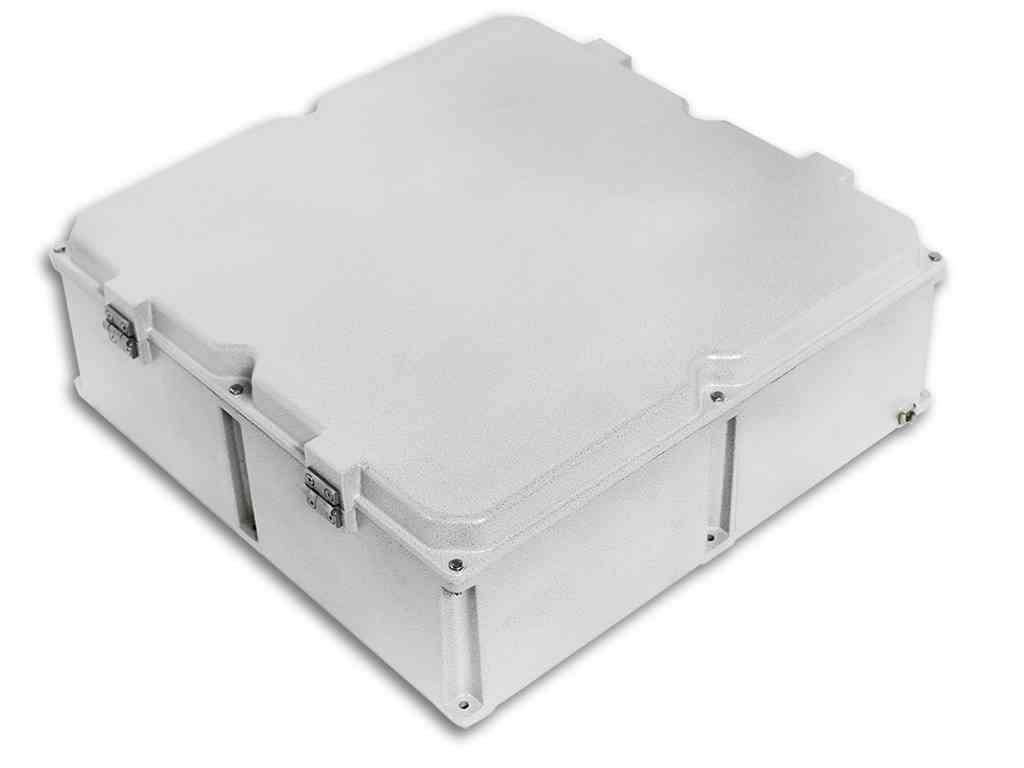

  • SA606018 -  SAG606018 коробки
  • SA606018 - SAG606018 коробки
  • SAG473018 - SA473018 коробки

Файлы

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Взрывозащищенные коробки серии SA/SAG относятся к стационарным многофункциональным устройствам. Коробки серии SA/ SAG могут использоваться для решения целого ряда задач: клеммные коробки, коробки для силовых зажимов, корпуса для установки различных Ex-компонентов, а также в качестве корпусов постов и шкафов управления, в случае необходимости монтажа их во взрывоопасных зонах и условиях с агрессивной окружающей средой.

Взрывозащищенность коробок обеспечивается видами взрывозащиты: “Искробезопасная электрическая цепь” уровня “ia” по ГОСТ 30852.10-2002 (МЭК 60079-11:1999), защитой вида “е” по ГОСТ 30852.8-2002 и выполнением их конструкции в соответствии с требованиями ГОСТ 30852.0-2002 (МЭК 60079-0:1998). Вид взрывозащиты “искробезопасная электрическая цепь” достигается за счет установки в коробках электротехнических устройств с входными и выходными искробезопасными цепями уровня “ia”. Защита вида “е” достигается за счет обеспечения степени защиты корпуса клеммной коробки от внешних воздействий не ниже - IP65, выбора путей утечки и электрических зазоров между клеммными зажимами клеммных колодок, а также электроизоляционных материалов, удовлетворяющих требованиям ГОСТ 30852.0-2002 (МЭК 60079-0:1998).

Рудничное исполнение коробок SA/SAG позволяет применять их в шахтах, рудниках, опасных по газу (метану), угольной пыли, а также в подземных военных сооружениях.

Взрывозащищенные клеммные коробки SA/SAG выполнены в виде прямоугольного корпуса с крышкой, изготовленных из коррозионностойкого модифицированного алюминиево-кремниевого сплава GALSi13 марки “KSi13”, устойчивого к солевому туману и другим химическим веществам, в том числе устойчивого к парам сероводорода и соляной кислоты.

Благодаря тому, что система уплотнения взрывозащищенных коробок серии SA/SAG имеет форму лабиринта, где уплотнитель защищен от воздействия окружающей среды, корпус имеет превосходные показатели степени защиты от внешних воздействий IP66, что подтверждено результатами испытаний. Установочные отверстия, находящиеся в пределах периметра коробки, расположены таким образом, что они не связаны ни с лабиринтной системой уплотнения, ни с крепежными болтами крышки. Все крепежные болты выполнены из нержавеющей стали, что гарантирует высокую надежность крепления.
Внешний и внутренний зажим заземления изготовлены из нержавеющей стали, которые в свою очередь могут быть связаны с монтажной рейкой для клеммников, монтажной пластиной или с шиной заземления. Вследствие того, что алюминий является превосходным проводником, заземление для кабельных сальников обеспечивается через контакт со стенкой корпуса без необходимости применения дополнительных мер по обеспечению непрерывности цепи заземления.
Поставка коробок серии SA/SAG может быть осуществлена в разных вариантах: с установкой клеммников на различные токи, с Ех-компонентами по спецификации заказчика или пустыми, как Ех-компонент, необходимый в составе оборудования заказчика при прохождении сертификации. Особо необходимо отметить возможность применения данных изделий фирмами-изготовителями комплексного оборудования, где превосходные качества механической обработки алюминия выходят на передний план.

ОБЛАСТЬ ПРИМЕНЕНИЯ
– добыча и транспортировка нефти
– добыча и транспортировка газа
– нефтеперерабатывающие заводы НПЗ
– химические заводы
– черная (ЧМ) и цветная металлургия (ЦМ)
– целлюлозно-бумажная промышленность
– пищевая промышленность
– горнодобывающая промышленность
– АЭС, обогатительные фабрики и др.
– оборонная промышленность
– энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство )
– водоснабжение
– канализация
– утилизация отходов
– морской и речной транспорт
ПРЕИМУЩЕСТВА

– повышенная механическая прочность к ударам и вибрации
– повышенная коррозионная стойкость, устойчивость к соляному туману, парам сероводорода и соляной кислоты
– различные комбинации кабельных вводов
– 11 типоразмеров
– наличие внешнего и внутреннего зажимов заземления
– съемная крышка
– невыпадающие болты
– внешние кронштейны для удобного монтажа
– увеличенная площадь боковых поверхностей для установки кабельных вводов
– сертификация АТЕХ, ГОСТ Р, разрешения Ростехнадзора

ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С:
(-75) -60...+40/+60/+85
Максимальное напряжение, В: 10000
Максимальная сила тока, А: 800
Рабочее положение в пространстве: любое
Материал:
 Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки "KSi13" устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный.
Покрытие:
Антистатическое полимерно-эпоксидное окрашивание фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Уплотнение:
Силиконовая резина (в пазе крышки)
Заземление:
2 зажима заземления (внутренний и внешний) из нержавеющей стали
Крепление крышки:
Съемная крышка с 4 невыпающими винтами из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ (либо с 6-ю для коробок SA 473018, SA 623018, SAG 606018)
Крепление корпуса:
4 внешние монтажные точки
Монтаж внутри корпуса:
2 или 4 стойки для крепления монтажной панели
Размещение кабельных вводов:
По спецификации заказчика
Климатическое исполнение:
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)

Химостойкое исполнение:

по требованию Х1,  Х2, Х3
  • Описание : Взрывозащищенная коробка соединительного типа SA/SAG из сплава KSi13
Код Артикул Высота Ширина (мм) Глубина Масса Тип монтажной панели Заказать
282136 SA090907 90 90 73 0,4 B09-229 Заказать
282138 SA111108 110 110 83 0,6 B11-229 Заказать
282142 SA141410 147 147 100 1 B14-229 Заказать
282140 SA171108 170 110 83 0,8 B17-229 Заказать
282144 SA202012 200 200 120 1,9 В22-229 Заказать
282145 SA301410 305 147 109 1,9 B31-229 Заказать
282147 SA302310 305 230 110 2,9 B32-229 Заказать
282149 SA302318 305 230 189 3,6 B32-229 Заказать
282151 SA473018 478 308 197 9,1 B43-229 Заказать
282137 SAG090907 90 90 73 0,5 B09-229 Заказать
282139 SAG111108 110 110 83 0,7 B11-229 Заказать
282143 SAG141410 147 147 100 1,3 B14-229 Заказать
282141 SAG171108 170 110 83 1 B17-229 Заказать
282146 SAG301410 305 147 109 2,8 B31-229 Заказать
282148 SAG302310 308 232 100 3,5 B32-229 Заказать
282150 SAG302318 307 231 180 5,1 B32-229 Заказать
282152 SAG473018 478 308 197 10,2 B43-229 Заказать
282154 SAG606018 626 605 208 27,1 B66-229 Заказать
282153 SAG623018 625 307 196 14 B63-229 Заказать
;
