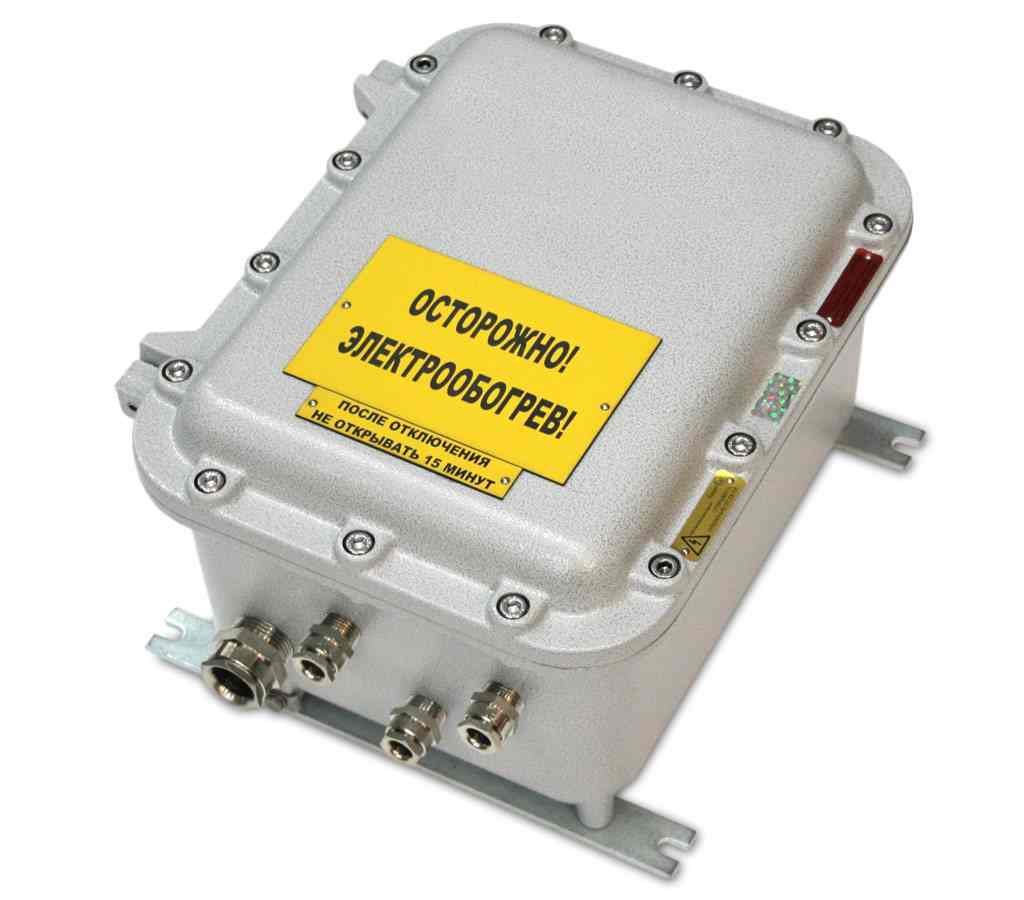

Взрывозащищенные коробки CCFE относятся к стационарным устройствам и предназначены для размещения
клеммных зажимов, элементов управления, контроля, сигнализации и других электротехнических компонентов, в случае необходимости их монтажа вовзрывоопасных зонах. Форма взрывозащищенных коробок обеспечивает удобный доступ для монтажа оборудования внутри корпуса, коробки CCFE имеют внешний фланец.
Взрывозащищенные коробки типа CCFE (взрывонепроницаемые оболочки) относятся к Exd корпусам четвертого поколения со сроком службы по поверхности "ВЗРЫВ" более 25 лет.
Крышка и стенки взрывозащищенных оболочек CCFE выполнены с высочайшими характеристиками прочности. Для этого ООО «КОРТЕМ-ГОРЭЛТЕХ» использует специальную технологию литья в кокиль под давлением до тысячи тон, и специальный заказной сплав с очень низким содержанием примесей. Для качества и чистоты сплава в расчетах учитывается даже миграция ионов из материала корпуса пресс-формы. Взрывозащищенные корпуса CCFE обладают высокой стойкостью к воздействию паров сероводорода, что письменно подтверждено в сертификатах ГОСТ Р. Исключительные функциональные возможности взрывозащищенных оболочек CCFE дополняются великолепным промышленным дизайном изделий.
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность |
– АЭС, обогатительные фабрики и др. – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт – горнодобывающая промышленность |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | (-75 для CCFE-01...CCFE-3) -60...+40/+55 |
| Максимальное напряжение, В: | ~1кВ /  250В ~3,3кВ (CCFE4...CCFE7) ~10кВ (CCFE5...CCFE7) |
| Максимальная сила тока, А: | 650 1500 ( для ~1кВ , 250В) |
| Материал: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки "KSi13"устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Окно-ударопрочное, боросиликатное стекло |
| Покрытие: | Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Уплотнение: | Силиконовая резина (в пазе крышки) для IP 67, силиконовый герметик CRV-Si |
| Заземление: | 2 зажима заземления (внутренний и внешний) из нержавеющей стали |
| Крепление крышки: | Съемная крышка на шарнирах, крепление посредством винтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ |
| Крепление корпуса: | 4 внешние монтажные точки |
| Монтаж внутри корпуса: | 4 стойки для крепления монтажной панели |
| Размещение кабельных вводов: | По спецификации заказчика |
| Климатическое исполнение: |
УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5)
|
|
Химостойкое исполнение: |
по требованию Х1, Х2, Х3 |
| Код | Артикул | Высота | Ширина (мм) | Глубина | Масса | A | B | C | Заказать |
|---|---|---|---|---|---|---|---|---|---|
| 282213 | AQS-1 | 500 | 450 | 207 | 31,3 | 500 | 450 | 207 | Заказать |
| 282185 | CCFE-01 | 282 | 182 | 118 | 6,3 | - | - | - | Заказать |
| 282186 | CCFE-1 | 304 | 204 | 214 | 8,83 | 304 | 204 | 214 | Заказать |
| 282187 | CCFE-1P | 304 | 204 | 214 | 10,7 | 304 | 204 | 214 | Заказать |
| 282188 | CCFE-2 | 425 | 224 | 214 | 14,2 | 425 | 224 | 214 | Заказать |
| 282189 | CCFE-2P | 425 | 224 | 214 | 16 | 425 | 224 | 214 | Заказать |
| 282191 | CCFE-3 | 365 | 285 | 275 | 17,5 | 365 | 285 | 275 | Заказать |
| 282190 | CCFE-3B | 365 | 285 | 215 | 15 | 365 | 285 | 215 | Заказать |
| 282192 | CCFE-3BP | 365 | 285 | 215 | 17,2 | 365 | 285 | 215 | Заказать |
| 282193 | CCFE-3P | 365 | 285 | 275 | 19,6 | 365 | 285 | 275 | Заказать |
| 282195 | CCFE-4 | 433 | 333 | 295 | 24,3 | 433 | 333 | 295 | Заказать |
| 282198 | CCFE-45 | 576 | 396 | 318 | 48,1 | 576 | 396 | 318 | Заказать |
| 282200 | CCFE-45B | 576 | 396 | 268 | 44,4 | 576 | 396 | 268 | Заказать |
| 282201 | CCFE-45BP | 576 | 396 | 268 | 44,4 | 576 | 396 | 268 | Заказать |
| 282199 | CCFE-45P | 576 | 396 | 318 | 48,1 | 576 | 396 | 318 | Заказать |
| 282194 | CCFE-4B | 433 | 333 | 225 | 20,4 | 433 | 333 | 225 | Заказать |
| 282196 | CCFE-4BP | 433 | 333 | 225 | 22,8 | 433 | 333 | 225 | Заказать |
| 282197 | CCFE-4P | 433 | 333 | 291 | 26,7 | 433 | 333 | 291 | Заказать |
| 282203 | CCFE-5 | 634 | 434 | 336 | 53,1 | 634 | 434 | 336 | Заказать |
| 282208 | CCFE-503 | 632 | 432 | 397 | 57,9 | - | - | - | Заказать |
| 282207 | CCFE-55 | 710 | 510 | 356 | 79,5 | - | - | - | Заказать |
| 282206 | CCFE-55B | 710 | 510 | 256 | 64,5 | - | - | - | Заказать |
| 282202 | CCFE-5B | 634 | 434 | 265 | 44,6 | 634 | 434 | 265 | Заказать |
| 282204 | CCFE-5BP | 634 | 434 | 265 | 47,6 | 634 | 434 | 265 | Заказать |
| 282205 | CCFE-5P | 634 | 434 | 336 | 56,1 | 634 | 434 | 336 | Заказать |
| 282210 | CCFE-6 | 875 | 653 | 480 | 181,9 | 875 | 653 | 480 | Заказать |
| 282209 | CCFE-6B | 875 | 653 | 380 | 160,4 | 875 | 653 | 380 | Заказать |
| 282211 | CCFE-7 | 1000 | 700 | 500 | 235 | - | - | - | Заказать |
| 282212 | CCFE-7B | 1002 | 704 | 400 | 231,3 | - | - | - | Заказать |
