НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Окна взрывозащищенных управляющее реле CCA-H-RELAY выполнены из ударопрочного жаростойкого боросиликатного стекла. Боросиликатные стекла содержат в химическом составе натрий или кальций, что делает их более устойчивыми к агрессивным средам и к тепловому удару благодаря низкому коэффициенту расширения. Установленное сумеречное реле посылает команду на замыкание или размыкание цепи при достижении заданного порога освещенности, определенного фотоэлементом.
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность |
– АЭС, обогатительные фабрики и др. – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
|
Температура окружающей среды, °С:
|
-60...+55 |
|
Максимальное напряжение, В:
|
~1000,  250 |
|
Максимальная сила тока, А:
|
400 |
|
Материал корпуса:
|
Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Окно-ударопрочное, боросиликатное стекло
|
|
Покрытие:
|
Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035. |
|
Уплотнение:
|
Силиконовая резина (в пазе крышки), силиконовое уплотнение |
|
Заземление:
|
2 зажима заземления (внутренний и внешний) из нержавеющей стали |
|
Крепление крышки:
|
Резьбовое соединение |
|
Крепление корпуса:
|
2 или 4 внешние монтажные точки |
|
Монтаж внутри корпуса:
|
2 или 4 стойки для крепления монтажной панели |
|
Класс защиты от поражения электрическим током:
|
I |
|
Климатическое исполнение:
|
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
|
Химостойкое исполнение:
|
по требованию Х1, Х2, Х3 |

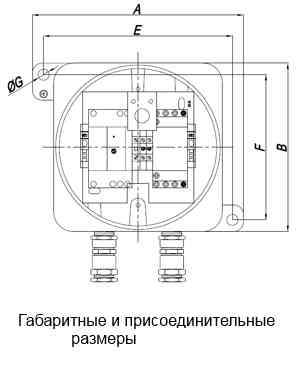

| Код | Артикул | Номинальный ток | Количество контактов | Коробка | A | B | C | Размер Окна | Заказать |
|---|---|---|---|---|---|---|---|---|---|
| 282616 | CCA-H-06-RELAY | 6 | 1NO/1NC | CCA-0V | 150 | 150 | 130 | 90 | Заказать |
| 282617 | CCA-H-25-RELAY | 25 | 3NO | CCA-01V | 174 | 174 | 161 | 104 | Заказать |
| 282618 | CCA-H-25-RELAY/N | 25 | 4NO | CCA-01V | 174 | 174 | 161 | 104 | Заказать |
| 282619 | CCA-H-40-RELAY | 40 | 3NO | CCA-02V | 230 | 230 | 154 | 140 | Заказать |
| 282620 | CCA-H-40-RELAY/N | 40 | 4NO | CCA-02V | 230 | 230 | 154 | 140 | Заказать |
| 282621 | CCA-H-63-RELAY | 63 | 3NO | CCA-02V | 230 | 230 | 154 | 140 | Заказать |
| 282622 | CCA-H-63-RELAY/N | 63 | 4NO | CCA-02V | 230 | 230 | 154 | 140 | Заказать |
