Взрывозащищенное электронное заземляющее устройство CCFE-GRD разработано на основании последних требований ГОСТа "Средств защиты от статического электричества" и Правил защиты от статического электричества в производствах химической, нефтехимической и нефтеперерабатывающей промышленности. Взрывозащищенное электронное заземляющее устройство CCFE-GRD обеспечивает заземление во время отгрузки и погрузки воспламеняющихся жидкостей и взрывоопасных газов. Его действие основано на контроле цепи сопротивления, что гарантирует заземление и контроль работы насоса, либо другого электрического погрузочно-разгрузочного устройства.
Взрывозащищенное устройство заземления типа CCFE-GRD предназначено для заземления и отвода заряда статического электричества с поверхности автомобильных, железнодорожных цистерн и резервуаров, авиационных баков, судовых топливных бункеров. В заземляющем устройстве CCFE-GRD для защиты при подключении используется барьер искрозащиты Zener (Ex-ia для оборудования AD-I). Если во время загрузки или разгрузки зажим будет снят, или заземление начнет пропадать (случайный обрыв либо высокое сопротивление, возникшее в результате скрытого окисления), напряжение с питающего насоса или либо другого электрического погрузочно-разгрузочного устройства будет снято.
Взрывозащищенное электронное заземляющее устройство CCFE-GRD предназначены для применения в непосредственной близости от цистерны, где пространство классифицируется как взрывоопасная зона клааса 1.
Клещи заземления имеют два прочных штекера, которые устанавливают надежное соединение даже на окрашенной или коррозийной поверхности. Кабель заземления и клещи предназначены для высоких механических нагрузок в повседневном использовании.

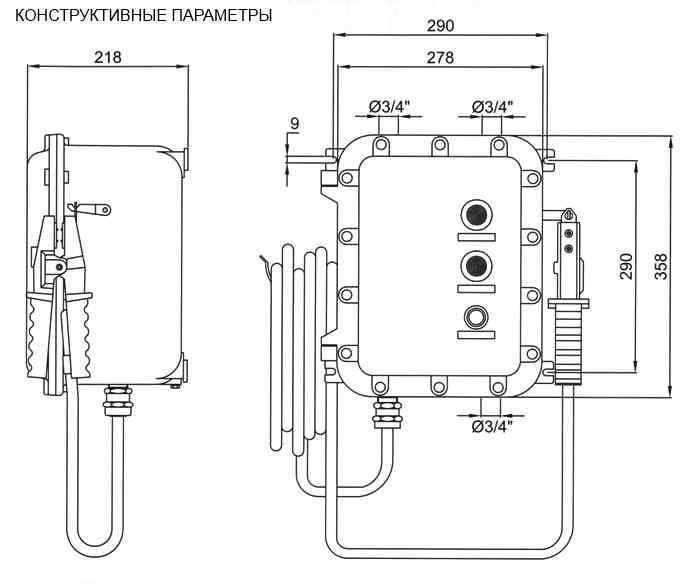

КОМПЛЕКТАЦИЯ
Электронная внутренняя система заземления, соединительный зажим, скобы для крепления, кабель длиной 8м, кабельная обмотка, красная лампа блокировки, зеленая лампа “пуск”.
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность |
– АЭС, обогатительные фабрики и др. – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
|
Температура окружающей среды, °С:
|
-60...+40
|
|
Максимальное напряжение питания, В:
|
~220 (50/60Гц)
|
|
Максимальное выходное напряжение U, В:
|
9,4
|
|
Максимальный выходной ток I, мА:
|
121
|
|
Максимальная выходная внешняя емкость C, мкФ
|
3
|
| Максимальная выходная внешняя индуктивность L, мГн |
2,5
|
|
Напряжение переменного тока зажимов для заземления, В:
|
250
|
|
Потребляемая мощность, Вт:
|
3
|
|
Масса изделия, кг:
|
21,000
|
|
Материал корпуса:
|
Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”,
устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам
сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный
|
|
Покрытие:
|
Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое
к рабочим средам
и ионизирующему излучению.Цвет RAL 7035 |
| Класс защиты от поражения электрическим током: |
I
|
| Климатическое исполнение: |
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2,
OM3, OM4, В2.1з**, В5)
|
| Химостойкое исполнение: |
по требованию Х1, Х2, Х3
|
Если во время загрузки или разгрузки зажим будет снят, или заземление начнет пропадать (случайный обрыв, высокое сопротивление, возникшее в результате скрытого окисления), напряжение на питающий насос будет отключено, и загорится красная лампа!
