НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенные кабельные вводы FETF для небронированного кабеля в шлангах, трубопроводах, металлорукавах используются в местах, где необходимо иметь взрывозащищенное уплотнение на оболочке кабеля, надежно защищают кабель от случайного выдергивания. Особенность взрывозащищенных кабельных вводов FETF - внутренняя резьба на выходном отверстии, которая позволяет присоединять гибкие шланги, трубопроводы, гофрированные металлорукава и т.п.
Самым важным нововведением является использование одного уплотнительного кольца на весь диапазон диаметров обжимаемого кабеля, которое надежно обжимает входящий кабель и обеспечивает взрывозащиту вида “Exd”. Одно уплотнительное кольцо в сборе с оправкой или кабелем, выдерживает усилие в Ньютонах, равное 20-кратному значению (в миллиметрах) диаметра оправки или кабеля. Это позволяет использовать взрывозащищенные кабельные вводы серии FETF без дополнительного обеспечения разгрузки кабеля.
Кабельные вводы FETF могут применяться для прямого ввода в составе взрывонепроницаемых оболочек подгрупп IIА, IIВ+Н2, IIC, объем которых превышает 2000 куб. см.
Взрывозащищенные кабельные вводы FETF полностью совместимы для использования с оборудованием, имеющим маркировку ExnR.
Взрывозащищенные кабельные вводы FETF по конструкции обеспечивают разгрузку кабеля. Данные кабельные вводы обеспечивают защиту от выдергивания, не повреждая структуру оболочки кабеля и проводников, а так же не допускают их пережатия.
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность |
– АЭС, обогатительные фабрики и др. – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
|
Температура
окружающей среды, °С: |
-60...+185
-60...+130 (для:  1Ex d IIC Gb) |
| Резьба на присоединительных отверстиях: |

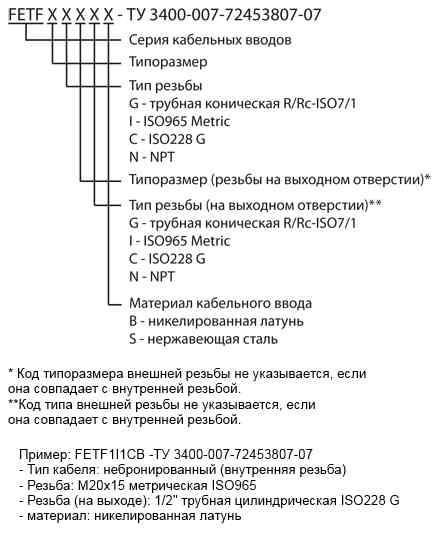

По умоляанию трубная коническая Rc ISO 7/1, код I для ISO 965 Metric, код C трубная цилиндрическая ISO228, код N коническая дюймовая NPT (другой тип и размер по требованию)
|
| Материал: | Никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана: B (по умолчанию) Нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632), по требованию AISI 316 / AISI 304: S |
| Климатическое исполнение: |
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
|
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |

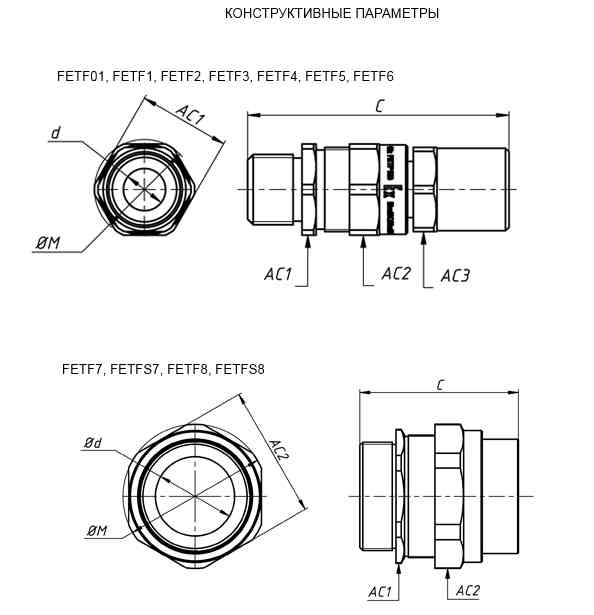

| Код | Артикул | Описание | AC1 | AC2 | AC3 | Диаметр M | C | Диаметр обжимаемого кабеля | Вес (кг) | Вес (кг) | Заказать |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 284850 | FETF01I | Взрывозащищенные кабельные вводы FETF, метрическая резьба ISO 965 Metric | M16 x 1,5 | 24 | 24 | - | 26 | 63 | 3 - 8 | 3 - 8 | Заказать |
| 284861 | FETF01N | Взрывозащищенные кабельные вводы FETF, резьба коническая дюймовая NPT | 3/8" NPT | 24 | 24 | - | 26 | 63 | 3 - 8 | 3 - 8 | Заказать |
| 284851 | FETF1I | Взрывозащищенные кабельные вводы FETF, метрическая резьба ISO 965 Metric | M20 x 1,5 | 26 | 26 | 24 | 28,5 | 74 | 6 - 12 | 6 - 12 | Заказать |
| 284862 | FETF1N | Взрывозащищенные кабельные вводы FETF, резьба коническая дюймовая NPT | 1/2" NPT | 26 | 26 | 26 | 28,5 | 77 | 6 - 12 | 6 - 12 | Заказать |
| 284852 | FETF2I | Взрывозащищенные кабельные вводы FETF, метрическая резьба ISO 965 Metric | M25 x 1,5 | 34 | 34 | 28 | 38 | 80 | 12 - 18 | 12 - 18 | Заказать |
| 284863 | FETF2N | Взрывозащищенные кабельные вводы FETF, резьба коническая дюймовая NPT | 3/4" NPT | 34 | 34 | 34 | 38 | 84 | 12 - 18 | 12 - 18 | Заказать |
| 284853 | FETF3I | Взрывозащищенные кабельные вводы FETF, метрическая резьба ISO 965 Metric | M32 x 1,5 | 40 | 40 | 36 | 44,5 | 85 | 18 - 25 | 18 - 25 | Заказать |
| 284864 | FETF3N | Взрывозащищенные кабельные вводы FETF, резьба коническая дюймовая NPT | 1" NPT | 40 | 40 | 40 | 44,5 | 97 | 18 - 25 | 18 - 25 | Заказать |
| 284854 | FETF4I | Взрывозащищенные кабельные вводы FETF, метрическая резьба ISO 965 Metric | M40 x 1,5 | 50 | 50 | 45 | 56 | 82 | 25 - 31 | 25 - 31 | Заказать |
| 284865 | FETF4N | Взрывозащищенные кабельные вводы FETF, резьба коническая дюймовая NPT | 1 1/4" NPT | 50 | 50 | 50 | 56 | 96 | 25 - 31 | 25 - 31 | Заказать |
| 284855 | FETF5I | Взрывозащищенные кабельные вводы FETF, метрическая резьба ISO 965 Metric | M50 x 1,5 | 57 | 60 | 54 | 67 | 94 | 31 - 39 | 31 - 39 | Заказать |
| 284866 | FETF5N | Взрывозащищенные кабельные вводы FETF, резьба коническая дюймовая NPT | 1 1/2" NPT | 57 | 60 | 53 | 67 | 107 | 31 - 39 | 31 - 39 | Заказать |
| 284856 | FETF6I | Взрывозащищенные кабельные вводы FETF, метрическая резьба ISO 965 Metric | M63 x 1,5 | 68 | 70 | 67 | 77 | 97 | 39 - 47 | 39 - 47 | Заказать |
| 284867 | FETF6N | Взрывозащищенные кабельные вводы FETF, резьба коническая дюймовая NPT | 2" NPT | 68 | 70 | 66 | 77 | 115 | 39 - 47 | 39 - 47 | Заказать |
| 284857 | FETF7I | Взрывозащищенные кабельные вводы FETF, метрическая резьба ISO 965 Metric | M75 x 1,5 | 86 | 92 | - | 100 | 100 | 47 - 55 | 47 - 55 | Заказать |
| 284868 | FETF7N | Взрывозащищенные кабельные вводы FETF, резьба коническая дюймовая NPT | 2 1/2" NPT | 86 | 92 | - | 100 | 110 | 47 - 55 | 47 - 55 | Заказать |
| 284859 | FETF8I | Взрывозащищенные кабельные вводы FETF, метрическая резьба ISO 965 Metric | M90 x 1,5 | 102 | 108 | - | 120 | 104 | 63 - 71 | 63 - 71 | Заказать |
| 284870 | FETF8N | Взрывозащищенные кабельные вводы FETF, резьба коническая дюймовая NPT | 3" NPT | 102 | 108 | - | 120 | 114 | 63 - 71 | 63 - 71 | Заказать |
| 284858 | FETFS7I | Взрывозащищенные кабельные вводы FETF, метрическая резьба ISO 965 Metric | M75 x 1,5 | 86 | 92 | - | 100 | 100 | 55 - 63 | 55 - 63 | Заказать |
| 284869 | FETFS7N | Взрывозащищенные кабельные вводы FETF, резьба коническая дюймовая NPT | 2 1/2" NPT | 86 | 92 | - | 100 | 110 | 55 - 63 | 55 - 63 | Заказать |
| 284860 | FETFS8I | Взрывозащищенные кабельные вводы FETF, метрическая резьба ISO 965 Metric | M90 x 1,5 | 102 | 108 | - | 120 | 104 | 71 - 79 | 71 - 79 | Заказать |
| 284871 | FETFS8N | Взрывозащищенные кабельные вводы FETF, резьба коническая дюймовая NPT | 3" NPT | 102 | 108 | - | 120 | 114 | 71 - 79 | 71 - 79 | Заказать |
