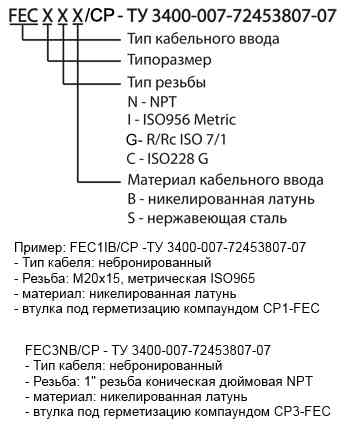

  • FEC-CP пример заказа

Файлы

Взрывозащищенные кабельные вводы FEC/CP с герметизацией компаундом для небронированного кабеля

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Взрывозащищенные кабельные вводы FEC со втулкой под герметизацию компаундом CP-FEC (далее FEC/CP) для небронированного кабеля используются в местах, где необходимо обеспечить защиту IP и взрывозащиту, надежно защищают кабель от случайного выдергивания. Кабельные вводы FEC/CP обеспечивают барьер для небронированного кабеля.

Взрывозащищенная втулка CP-FEC под герметизацию компаундом позволяет использовать кабельный ввод FEC для ввода небронированных кабелей не круглого сечения, либо имеющих структуру не плотного прилегания проводов.

Втулка CP-FEC конструктивно состоит из двух элементов: гильзы и выжимного элемента. В качестве герметика используется двухкомпонентный эпоксидный состав CRV-DUO, входящий в комплект поставки. Основным преимуществом применения данного состава, в отличие от жидкого компаунда, является его пластичность, что сказывается на удобстве монтажа кабеля в кабельный ввод. Помимо пластичности, эпоксидный состав обеспечивает высокую прочность склеивания, не дает усадку, а также устойчив к воздействию воды, масел и растворителей.


Вводы FEC/CP, резьба коническая дюймовая NPT
Типоразмер
кабельного
ввода
Резьба Габаритные размеры, мм Вес, кг
АС1 АС2 ØМ L
FEC1N/CP 1/2" NPT 26 26 28,5 60 0,11
FEC2N/CP 3/4" NPT 34 34 38 64 0,20
FEC3N/CP 1" NPT 40 40 44,5 74 0,24
FEC4N/CP 1 1/4" NPT 50 50 56 72 0,40


Вводы FEC/CP, метрическая резьба ISO 965 Metric
Типоразмер
кабельного
ввода
Резьба Габаритные размеры, мм Вес, кг
АС1 АС2 ØМ L
FEC1I/CP M20 x 1,5 26 26 28,5 60 0,11
FEC2I/CP M25 x 1,5 34 34 38 64 0,20
FEC3I/CP M32 x 1,5 40 40 44,5 74 0,24
FEC4I/CP M40 x 1,5 50 50 56 72 0,40


Втулка CP-FEC монтируется в стандартный кабельный ввод FEC, заменяя стандартный прижимной элемент кабельного ввода.

Типоразмер
втулки CP-FEC
Возможность установки
в кабельный ввод
D, мм Ød, мм Количество проводов пропускаемых через кабельный ввод.
(рассчитано по выходному отверстию Ød). Сечение жилы, кв. мм
1 1,5 2,5 4 6 10 16 25 35 50 70 95 120 150
CP1-FEC FEC1 13 10 13 8 6 5 4 2 1 - - - - - - -
CP2-FEC FEC2 18 15 31 20 14 11 9 5 3 1 1 1 - - - -
CP3-FEC FEC3 24 23 73 47 34 26 22 11 8 4 4 2 1 1 - -
CP4-FEC FEC4 30 26,5 97 62 45 35 30 15 11 5 5 3 2 1 1 1
Максимально допустимое количество проводов, в зависимости от сечения жилы, для герметизации во втулке .
Указанные величины соответствуют п.2.1.2, Приложение "С", ГОСТ Р 60079-1-2011.

Код Артикул Описание Заказать
284924 CP1-FEC Втулка CP-FEC монтируется в стандартный кабельный ввод FEC1 Заказать
284925 CP2-FEC Втулка CP-FEC монтируется в стандартный кабельный ввод FEC2 Заказать
284926 CP3-FEC Втулка CP-FEC монтируется в стандартный кабельный ввод FEC3 Заказать
284927 CP4-FEC Втулка CP-FEC монтируется в стандартный кабельный ввод FEC4 Заказать
284920 FEC1I/CP Вводы FEC/CP, метрическая резьба ISO 965 Metric. Резьба M20 x 1,5 Заказать
284916 FEC1N/CP Вводы FEC/CP, резьба коническая дюймовая NPT. Резьба 1/2" NPT Заказать
284921 FEC2I/CP Вводы FEC/CP, метрическая резьба ISO 965 Metric. Резьба M25 x 1,5 Заказать
284917 FEC2N/CP Вводы FEC/CP, резьба коническая дюймовая NPT. Резьба 3/4" NPT Заказать
284922 FEC3I/CP Вводы FEC/CP, метрическая резьба ISO 965 Metric. Резьба M32 x 1,5 Заказать
284918 FEC3N/CP Вводы FEC/CP, резьба коническая дюймовая NPT. Резьба 1" NPT Заказать
284923 FEC4I/CP Вводы FEC/CP, метрическая резьба ISO 965 Metric. Резьба M40 x 1,5 Заказать
284919 FEC4N/CP Вводы FEC/CP, резьба коническая дюймовая NPT. Резьба 1 1/4" NPT Заказать
;
