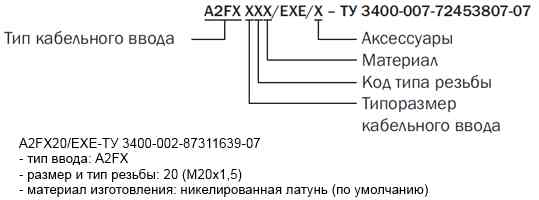

  • A2FX…-EXE пример заказа

Файлы

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Взрывозащищенные кабельные вводы A2FX.../EXE IP66/67/68 применяются в закрытых помещениях предприятий, а также на открытом воздухе со всеми типами небронированного кабеля, а также кабеля с сетчатой оплёткой (в случае, когда уплотнение осуществляется по наружному диаметру кабеля, а металлическая оплетка заземляется внутри оборудования). Обеспечивают взрывобезопасное уплотнение внешней оболочки кабеля и одновременно защиту от воздействия окружающей среды. Ввода производятся по технологии ООО «КОРТЕМ-ГОРЭЛТЕХ».

Самым важным нововведением является использование одного уплотнительного кольца на весь диапазон диаметров обжимаемого кабеля, которое надежно обжимает входящий кабель и обеспечивает взрывозащиту вида "Exe". Одно кольцо на весь диапазон обжимаемого кабеля значительно упрощает монтаж кабеля в кабельный ввод. Исключает ошибку в выборе кольца необходимого для обжатия данного диаметра кабеля, что в свою очередь может привести к не полному его обжатию и последующему выдергиванию.

Взрывозащищенные кабельные вводы A2FX.../EXE полностью совместимы с оборудованием, имеющим маркировку Exe, ExnR, ExnA, Exia.

ОБЛАСТЬ ПРИМЕНЕНИЯ
– добыча и транспортировка нефти
– добыча и транспортировка газа
– нефтеперерабатывающие заводы НПЗ
– химические заводы
– черная (ЧМ) и цветная металлургия (ЦМ)
– целлюлозно-бумажная промышленность
– пищевая промышленность
– АЭС, обогатительные фабрики и др.
– оборонная промышленность
– энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство )
– водоснабжение
– канализация
– утилизация отходов
– морской и речной транспорт

Тип
кабельного
ввода
Типоразмер Габаритные размеры, мм Диаметр
обжимаемого
кабеля Ød, мм
Вес, кг
ISO 965 Metric трубная коническая NPT AC C ØM
A2FX.../EXE 20 (M20x1,5) 1N (1/2") 27 47 14 6 - 14 0,094
A2FX.../EXE 25 (M25x1,5) 2N (3/4") 27 49 20 14 - 20 0,097
A2FX.../EXE 32 (M32x1,5) 3N (1") 39 52 27 19 - 27 0,159
A2FX.../EXE 40 (M40x1,5) 4N (1 1/4") 45 51 33 26-33 0,209
A2FX.../EXE 50 (M50x1,5) 5N (1 1/2") 56 57 62 32-41 0,410
A2FX.../EXE 63 (M63x1,5) 6N (2") 70 61 76 39-49 0,670



Тип
кабельного
ввода
Типоразмер Габаритные размеры, мм Диаметр
обжимаемого
кабеля Ød, мм
Вес, кг
ISO 965 Metric трубная коническая NPT AC C ØM
A2FX.../EXE 20 (M20x1,5) 1N (1/2") 27 47 14 6 - 14 0,094
A2FX.../EXE 25 (M25x1,5) 2N (3/4") 27 49 20 14 - 20 0,097
A2FX.../EXE 32 (M32x1,5) 3N (1") 39 52 27 19 - 27 0,159
A2FX.../EXE 40 (M40x1,5) 4N (1 1/4") 45 51 33 26-33 0,209
A2FX.../EXE 50 (M50x1,5) 5N (1 1/2") 56 57 62 32-41 0,410
A2FX.../EXE 63 (M63x1,5) 6N (2") 70 61 76 39-49 0,670



ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура
окружающей среды, °С:
-60...+185
Резьба на
присоединительных
отверстиях:
По умолчанию ISO 965 Metric, трубная коническая NPT код N, (другой тип и размер резьбы по требованию)
Материал: Никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана: (по умолчанию) Нержавеющая сталь марки AISI 316L ("монель" марки 03Х17Н14М3 по ГОСТ 5632), по требованию AISI 316 / AISI 304: S
Климатическое исполнение:
У1, УХЛ1, УХЛ3
Химостойкое исполнение: По требованию Х1, Х2, Х3
  • Типоразмер ISO 965 Metric : 20 (M20x1,5)
  • Типоразмер: трубная коническая NPT : 1N (1/2")
  • AC : 27
  • C : 47
  • Диаметр M : 14
  • Диаметр обжимаемого кабеля : 6 - 14
  • Вес (кг) : 0,094
Код Артикул Заказать
284928 A2FX.../EXE Заказать
;
