НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Вентиляционная арматура FAN-C/M2 предназначена для охлаждения контрольно-управляющих устройств, а также удаления взрывоопасных и агрессивных газов из них, для монтажа в системах приточной и вытяжной вентиляции, установленных для удаления газообразных (пылеобразных) горючих и негорючих сред. Вентиляционная арматура FAN-C/M2 так же применяется на станциях перезарядки аккумуляторов, в вытяжных шкафах. Вентиляционная арматура FAN-C/M2 может устанавливаться снаружи, внутри корпуса, контрольно-управляющих устройств, а также в помещении, в котором они установлены.
Взрывозащищенные вентиляторы состоят из вращающихся и неподвижных частей. Корпус изготовлен из листовой стали, окрашенной в черный цвет. В конструкции вентиляционной арматуры используются электродвигатели с видом защиты «взрывонепроницаемая оболочка». Электродвигатели вентиляторов следует оснастить устройством защиты от перегрузки по току.
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность |
– АЭС, обогатительные фабрики и др. – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: |
-60...+40/+55/+70 |
| Напряжение питания, В | ~220/380 (50/60Гц) |
| Материал корпуса: | Сталь с антистатическим противокоррозийным полимерно-эпоксидным покрытием, воздухозабор выполнен из гальванизированного стального листа с антистатическим противокоррозийным полимерно-эпоксидным покрытием |
| Резьба на присоединительных отверстиях: | 2 присоединительных отверстия c трубной конической резьбой 1"Rc |
| Класс защиты от поражения электрическим током: |
I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |

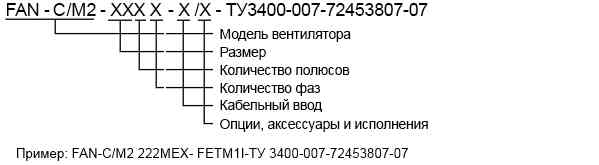

| Код | Артикул | Мотор / полюса | Мощность | Ток (А) | Типоразмер двигателя | Заказать |
|---|---|---|---|---|---|---|
| 285165 | FAN-C/M2 222MEX | однофазный /2 | 0.06 | 0.6 | 56 | Заказать |
| 285166 | FAN-C/M2 222TEX | трехфазный /2 | 0.09 | 0.26 | 56 | Заказать |
| 285167 | FAN-C/M2 272MEX | однофазный /2 | 0.25 | 1.91 | 63 | Заказать |
| 285168 | FAN-C/M2 272TEX | трехфазный /2 | 0.25 | 0.80 | 63 | Заказать |
| 285169 | FAN-C/M2 322MEX | трехфазный /2 | 0,37 | 2,71 | 71 | Заказать |
| 285170 | FAN-C/M2 322TEX | трехфазный /2 | 0.37 | 1 | 71 | Заказать |
| 285171 | FAN-C/M2 352TEX | трехфазный /2 | 0.75 | 1.8 | 80 | Заказать |
| 285172 | FAN-C/M2 392TEX | трехфазный 2 | 1,1 | 2,4 | 80 | Заказать |
