Лотки несущие прямые НЛ (соединение соединителем) производства Megametall

Лотки  металлические  НЛ  являются  несущей  конструкцией  и  предназначены для прокладки проводов и кабелей при выполнении открытых электропроводок и открытой прокладке кабельных линий с необходимыми поворотами и разветвлениями в горизонтальной и вертикальной плоскостях.

Лотки несущие прямые изготавливаются двух типов:

• Несущие лотки лестничные: НЛ-10; НЛ-20; НЛ-30; НЛ-40; НЛ-50; НЛ-60
• Несущие лотки лестничные замковые: НЛЗ-10; НЛЗ-20; НЛЗ-30; НЛЗ-40; НЛЗ-50; НЛЗ-60

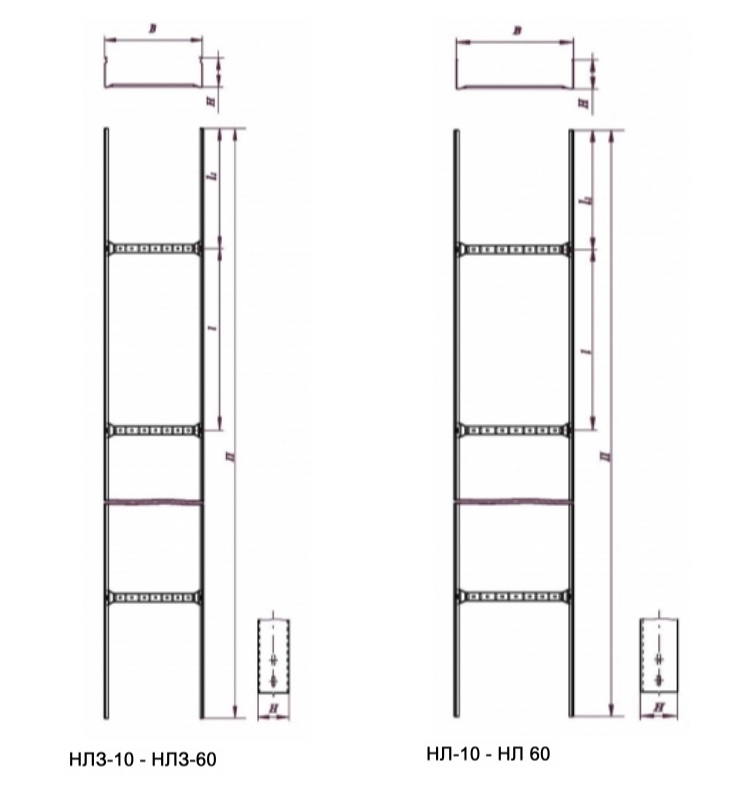

Несущие лотки лестничные (замковые) представляют собой сварную конструкцию, состоящую из двух бортов C – образного профиля и планок, с шагом (L,L1) согласно заказу. Планки имеют перфорацию для крепления к ним проводников.

При выполнении прямолинейных участков трассы одной ширины, лотки соединяются между  собой  с  помощью  соединителя  лоткового,  типа  НЛ-СЛ  245х50 (H-50) или НЛ-СЛУ 245х65 (H-70; 80; 100; 150; 200). Соединитель должен устанавливаться с внешней стороны лотка.

Для выполнения соединения в вертикальном положении используется соединитель шарнирный НЛ-СШ П2,0 или секция угловая универсальная НЛ-УВ П2,0.

Скрепление производится стандартными соединением с резьбой М6.

Также при необходимости все лотки данных типов комплектуются  крышкой НЛК; НЛКЗ. Соединение  лотка  с  крышкой  производится  при  помощи  скобы НЛС П2,0 и комплекта метизов с резьбой М6 или соединения в «замок» (комплект метизов заказывается отдельно). Замковое соединение также является ребром жесткости для всей конструкции.
