Изоляторы штыревые фарфоровые ШФ-20УО, ШФ-20Г1 производства НИЛЕД

Изолятор штыревой фарфоровый (ШФ-20Г1)
  • Изолятор штыревой фарфоровый (ШФ-20Г1)

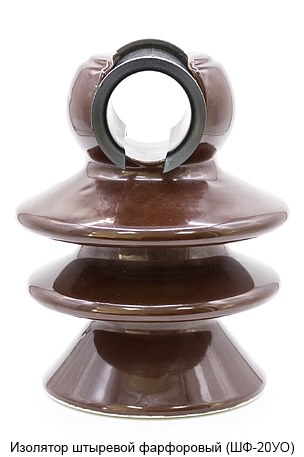

  • Изолятор штыревой фарфоровый (ШФ-20УО)
Фарфоровый штыревой изолятор используется вместе с защищенными проводами на ВЛ до 20 кВ. Предназначен для изоляции и крепления проводов на воздушных линиях электропередач и в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В, частотой 50 Гц при температуре окружающего воздуха от плюс 50 до минус 60.
Особенности
  • Крепление провода в желобе или на шейке изолятора.
  • Монтаж изолятора осуществляется на штырях траверс опор при помощи колпачков типа - К, специализированный инструмент для монтажа не требуется.
  • В желоб изолятора установлена пластмассовая втулка, предназначенная для монтажа провода без раскаточных роликов.
.
Технические характеристики
  ШФ-20УО ШФ-20Г1
Допустимая степень загрязнения, 10/20 кВ 3/1 3/1
Длина пути утечки, мм 400 400
Выдерживаемое импульсное напряжение, кВ 135 135
Пробивное напряжение, В 180 180
Код Артикул Описание Заказать
354257 23400252 Изолятор штыревой фарфоровый (ШФ-20Г1) Заказать
354258 23400352 Изолятор штыревой фарфоровый (ШФ-20УО) Заказать
;
