Траверсы ТМ производства НИЛЕД

Траверса ТМ-2001 (12.020)
  • Траверса ТМ-2001 (12.020)
  • Траверса ТМ-2002 (12.020)
  • Траверса ТМ-2003 (12.020)
  • Траверса ТМ-2004 (12.020)
  • Траверса ТМ-2005 (12.020)
  • Траверса ТМ-2006 (12.020)
  • Траверса ТМ-2007 (12.020)
  • Траверса ТМ-2008 (12.020)
  • Траверса ТМ-2009 (12.020)
  • Траверса ТМ-2010 (12.020)
  • Траверса ТМ-2011 (12.020)
Назначение
Используется для анкерного крепления проводов на двухцепных угловых анкерных опорах.
Все траверсы выполнены по ГОСТ в соответствии с типовыми узлами для линий ВЛН и ВЛЗ 6—20 кВ.
Траверсы защищены от воздействия окружающей среды цинкосодержащей краской, которая предотвращает коррозию элементов.
Описание
ТМ-2001 (12.020)
  • Используется на одноцепной промежуточной опоре
  • На корпусе имеются три штыря для промежуточного крепления фаз при помощи штыревых изоляторов
  • Крепится к стойке опоры при помощи хомута Х-1

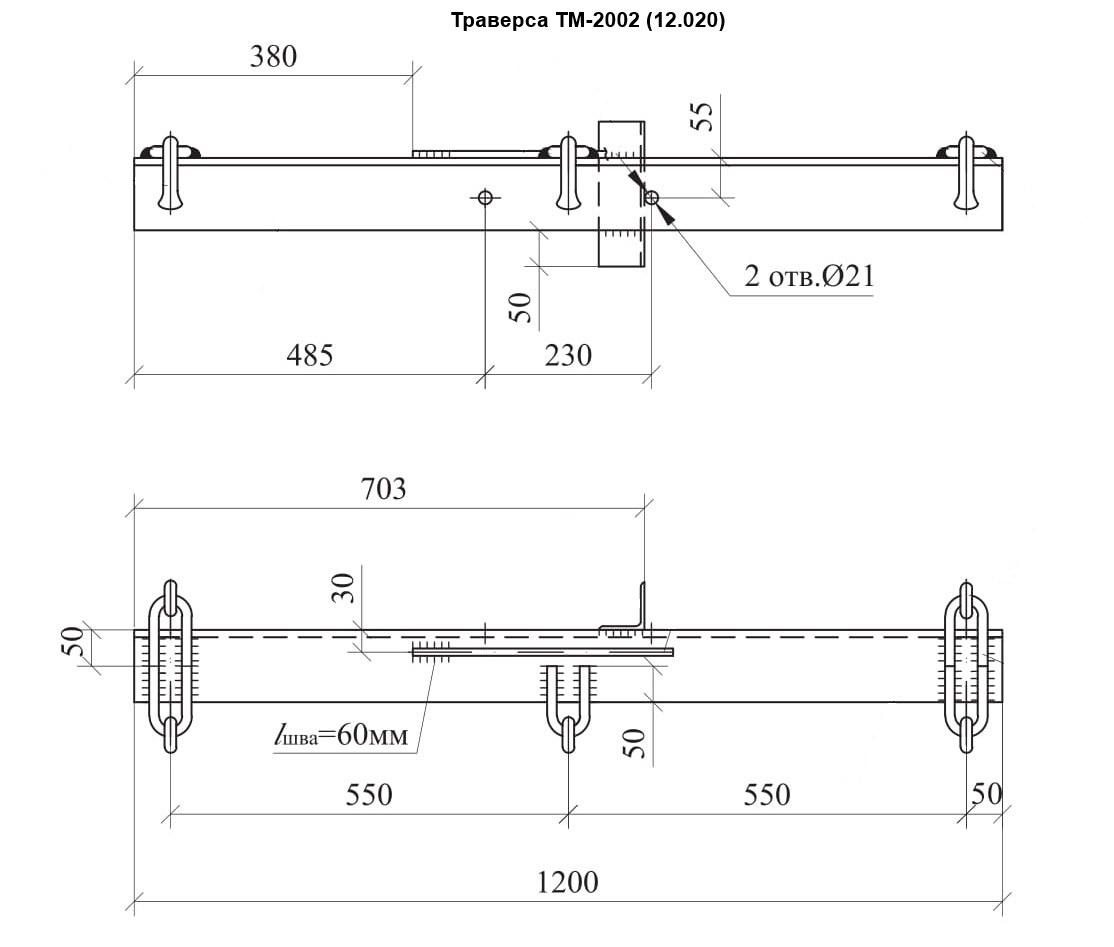

ТМ-2002 (12.020)
  • Используется на одноцепных анкерных (концевых) опорах.
  • На корпусе имеет, с одной стороны - три крепления типа "пестик" для анкерного крепления трех фаз, с другой стороны - два крепления типа "пестик" для анкерного крепления крайних фаз
  • Крепится на опору совместно с траверсой ТМ-2003, которые устанавливаются встречно и крепятся при помощи двух болтов с гайками.

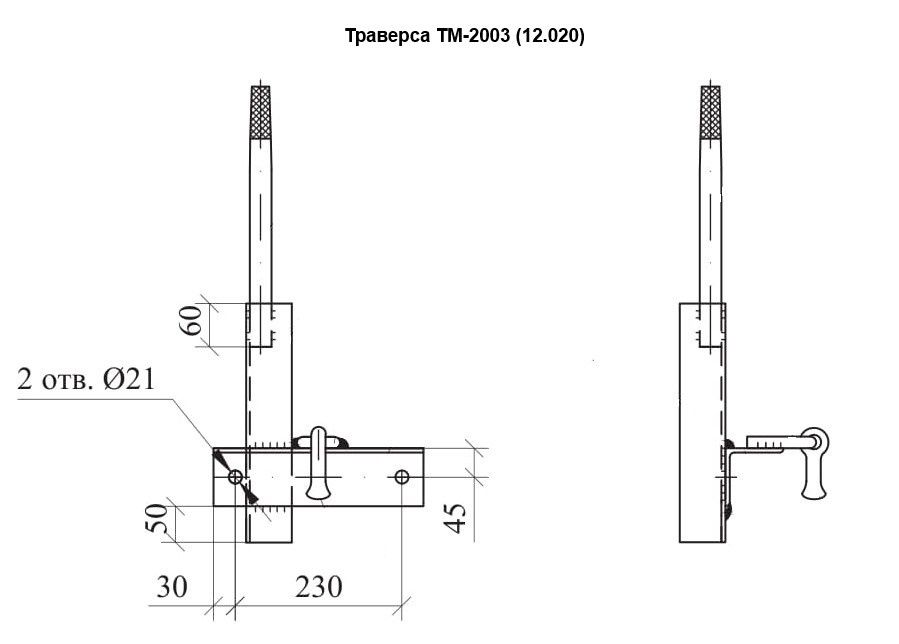

ТМ-2003 (12.020)
  • Используется на одноцепных анкерных (концевых) опорах.
  • На корпусе имеет штырь для промежуточного крепления центральной фазы при помощи штыревого изолятора и крепления типа "пестик" для анкерного крепления центральной фазы.
  • Крепится на опору совместно с траверсой ТМ-2002, которые устанавливаются встречно и крепятся при помощи двух болтов с гайками.

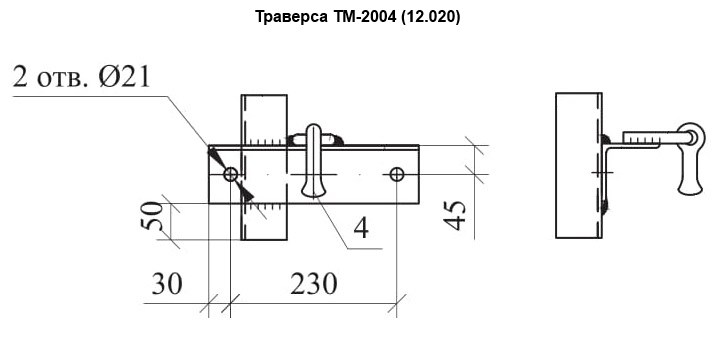

ТМ-2004 (12.020)
  • Используется на одноцепных угловых анкерных опорах.
  • На корпусе имеет крепление типа "пестик" для анкерного крепления центральной фазы.
  • Крепится на опору совместно с траверсой ТМ-2005, которые устанавливаются встречно и крепятся при помощи двух болтов с гайками.

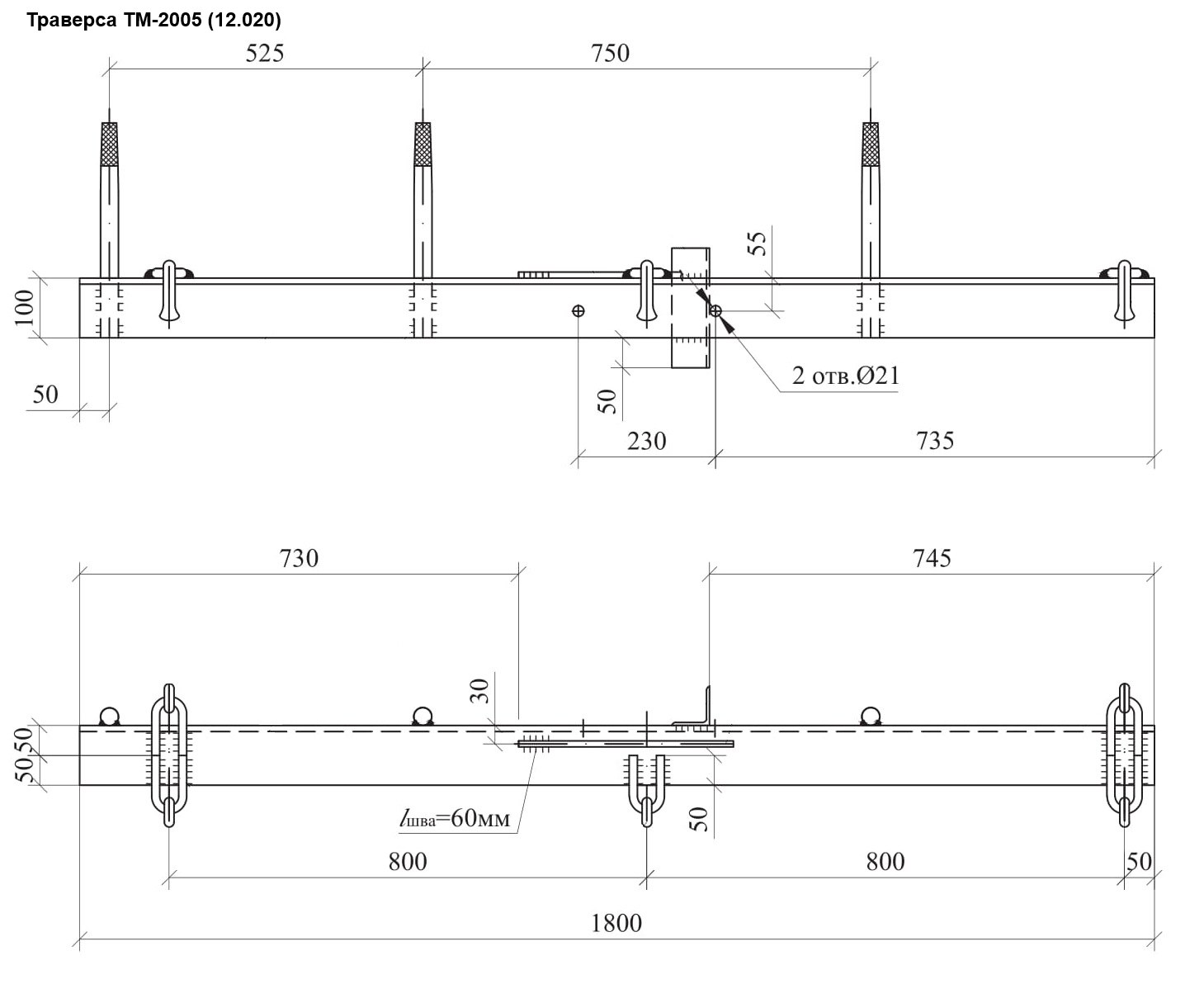

ТМ-2005 (12.020)
  • Используется на одноцепных угловых анкерных опорах.
  • На корпусе имеет, с одной стороны - три штыря для промежуточного крепления фаз при помощи штыревых изоляторов и три крепления типа "пестик" для анкерного крепления трех фаз, с другой стороны - два крепления типа "пестик" для анкерного крепления крайних фаз.
  • Крепится на опору совместно с траверсой ТМ-2004, которые устанавливаются встречно и крепятся при помощи двух болтов с гайками.

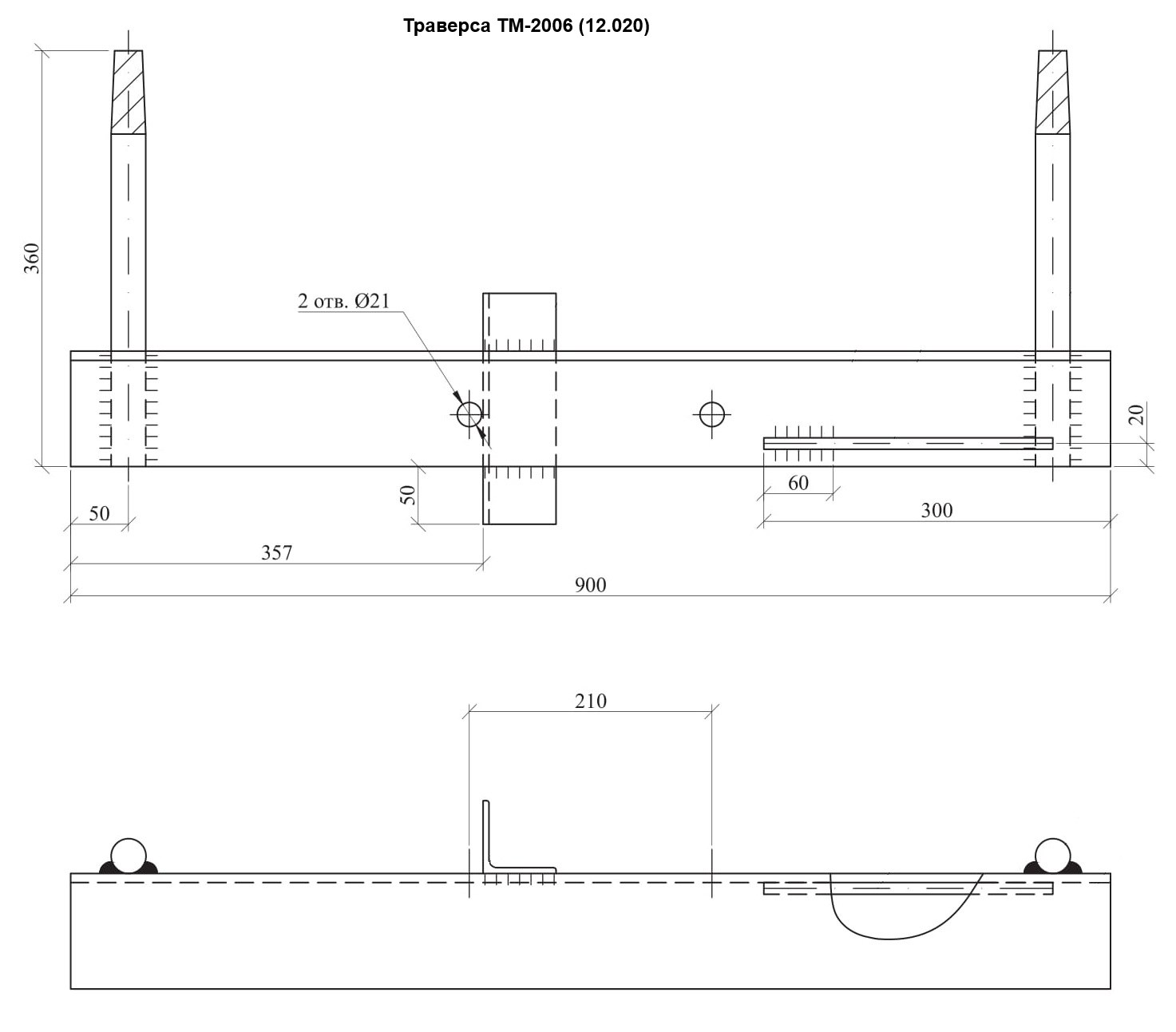

ТМ-2006 (12.020)
  • Используется на двухцепных промежуточных опорах.
  • На корпусе имеет два штыря для промежуточного крепления фаз при помощи штыревых изоляторов
  • Крепится на опору при помощи хомута Х-51

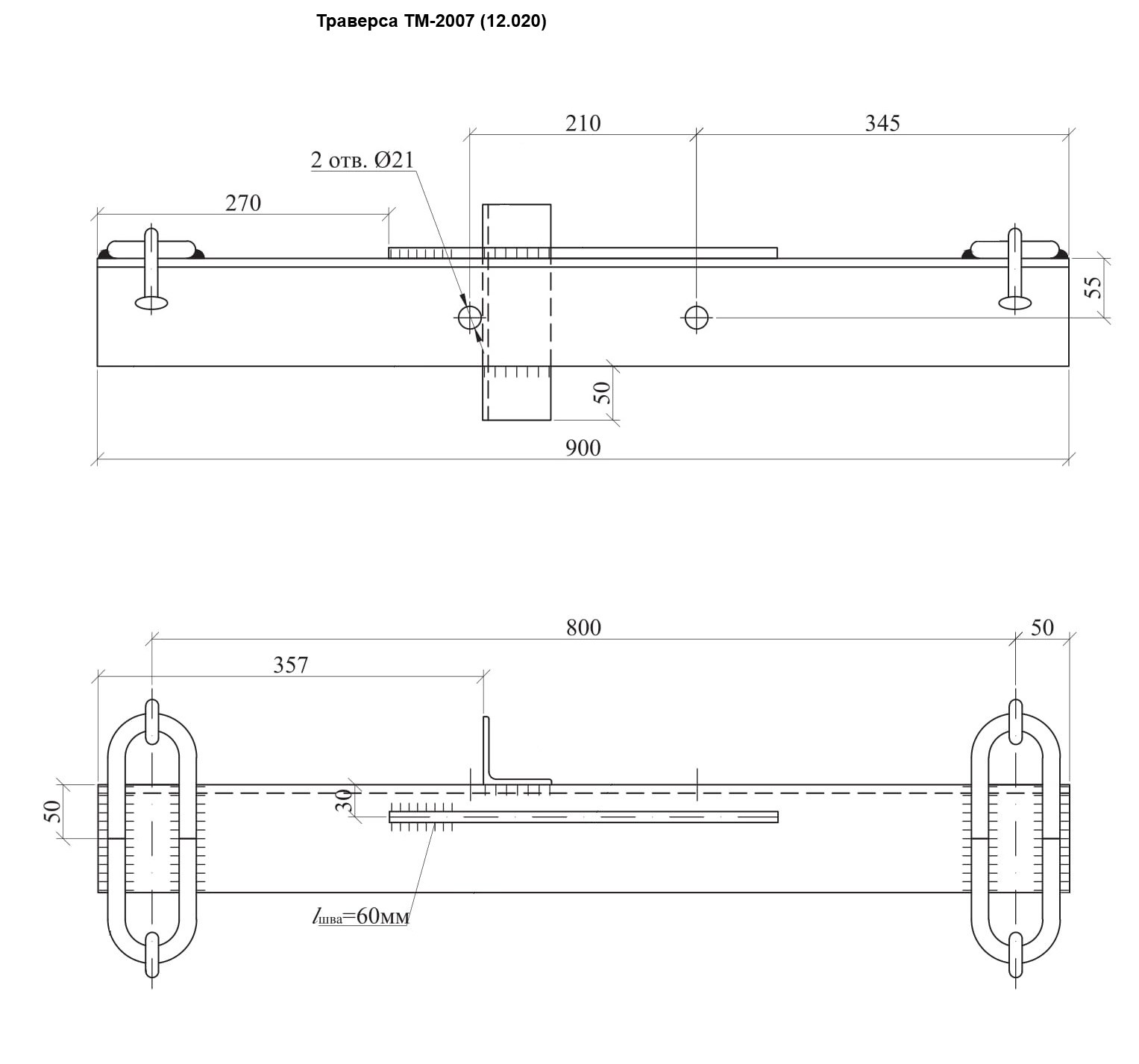

ТМ-2007 (12.020)
  • Используется на двухцепных анкерных (концевых) опорах.
  • На корпусе имеет два крепления типа "пестик" для анкерного крепления проводов
  • Крепится на опору при помощи хомута Х-51

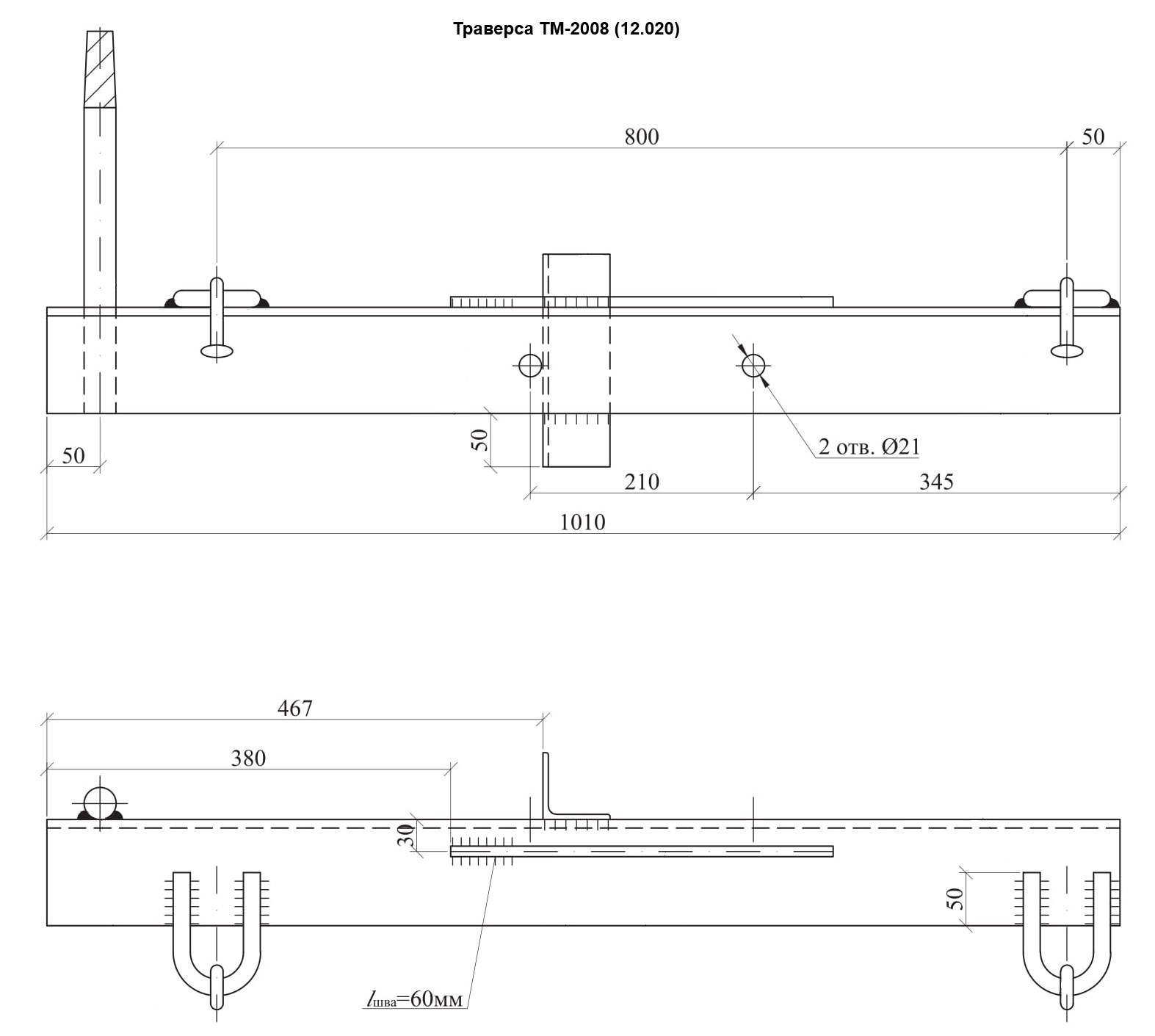

ТМ-2008 (12.020)
  • Используется на двухцепных угловых анкерных опорах.
  • На корпусе имеет один штырь для промежуточного крепления фазы при помощи штыревого изолятора и два крепления типа "пестик" для анкерного крепления проводов
  • Крепится на опору совместно с траверсой ТМ-2009, которые устанавливаются встречно и крепятся при помощи двух болтов с гайками.

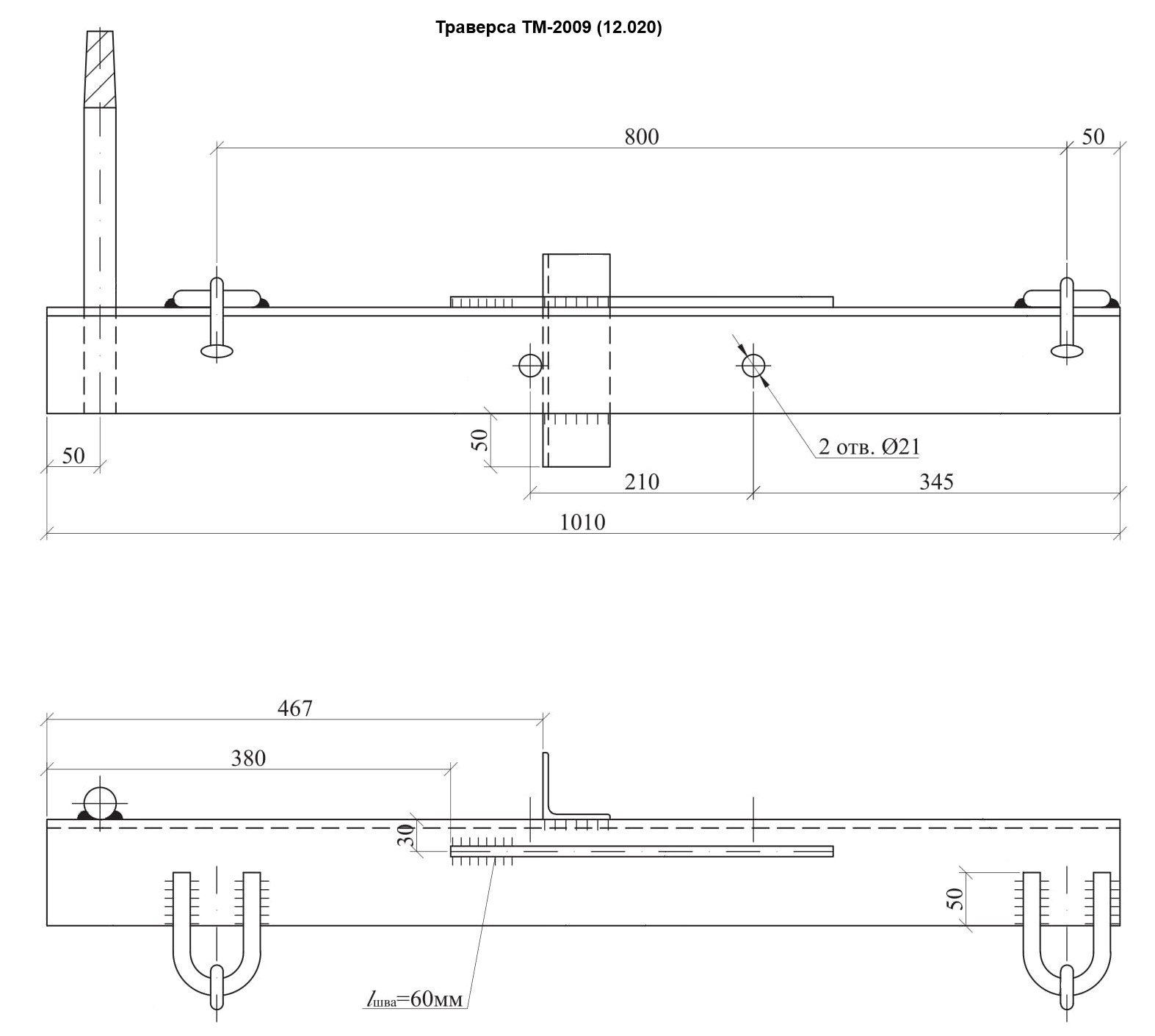

ТМ-2009 (12.020)
  • Используется на двухцепных угловых анкерных опорах.
  • На корпусе имеет один штырь для промежуточного крепления фазы при помощи штыревого изолятора и два крепления типа "пестик" для анкерного крепления проводов
  • Крепится на опору совместно с траверсой ТМ-2008, которые устанавливаются встречно и крепятся при помощи двух болтов с гайками.

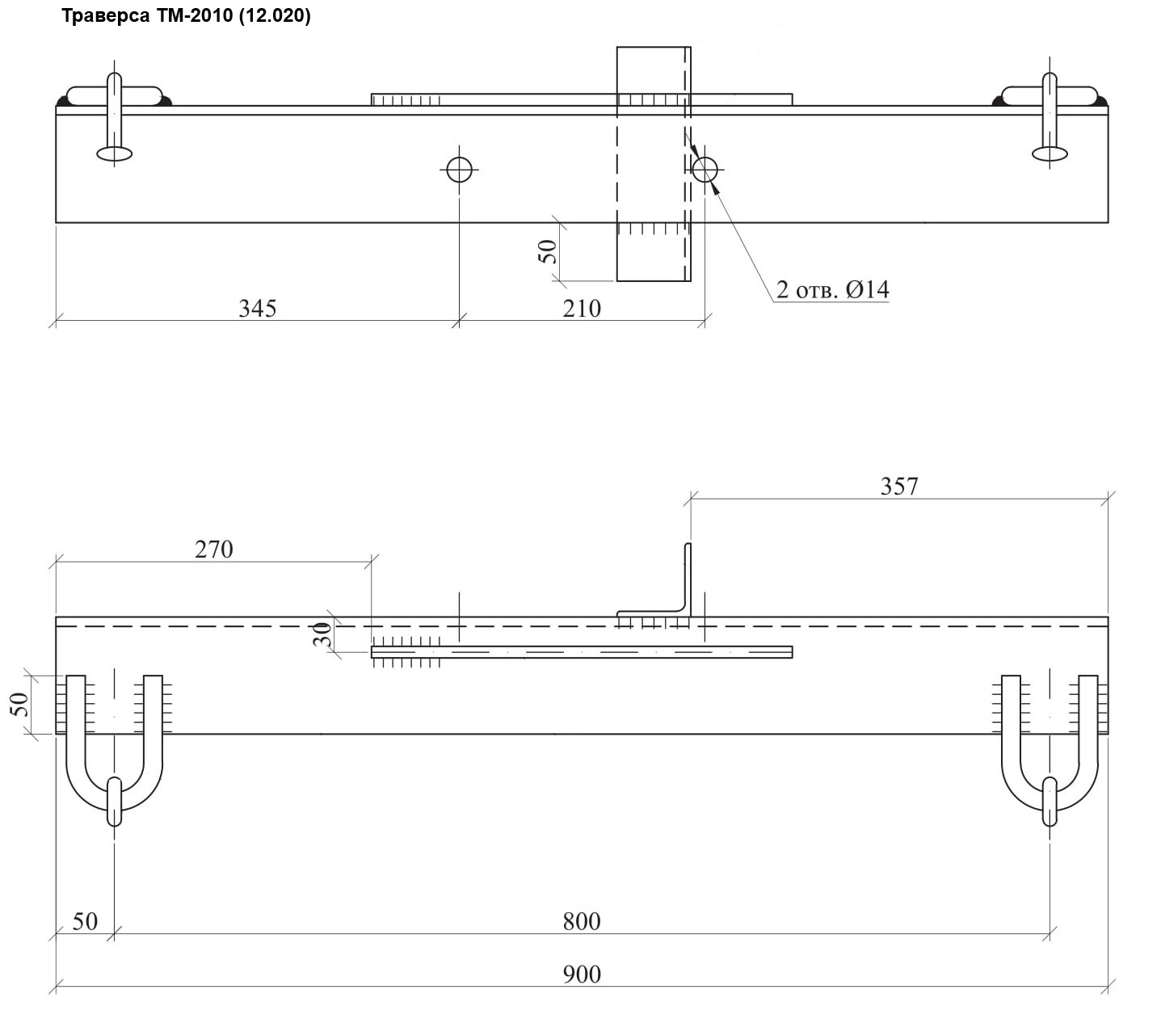

ТМ-2010 (12.020)
  • Используется на одноцепной промежуточной опоре
  • На корпусе имеются два крепления типа "пестик" для промежуточной подвески провода.
  • Крепится к стойке опоры при помощи хомута Х-1
  • Так же устанавливается на двухцепных анкерно угловых опорах совместно с ТМ-2008. Устанавливаются встречно и крепятся при помощи двух болтов с гайками.

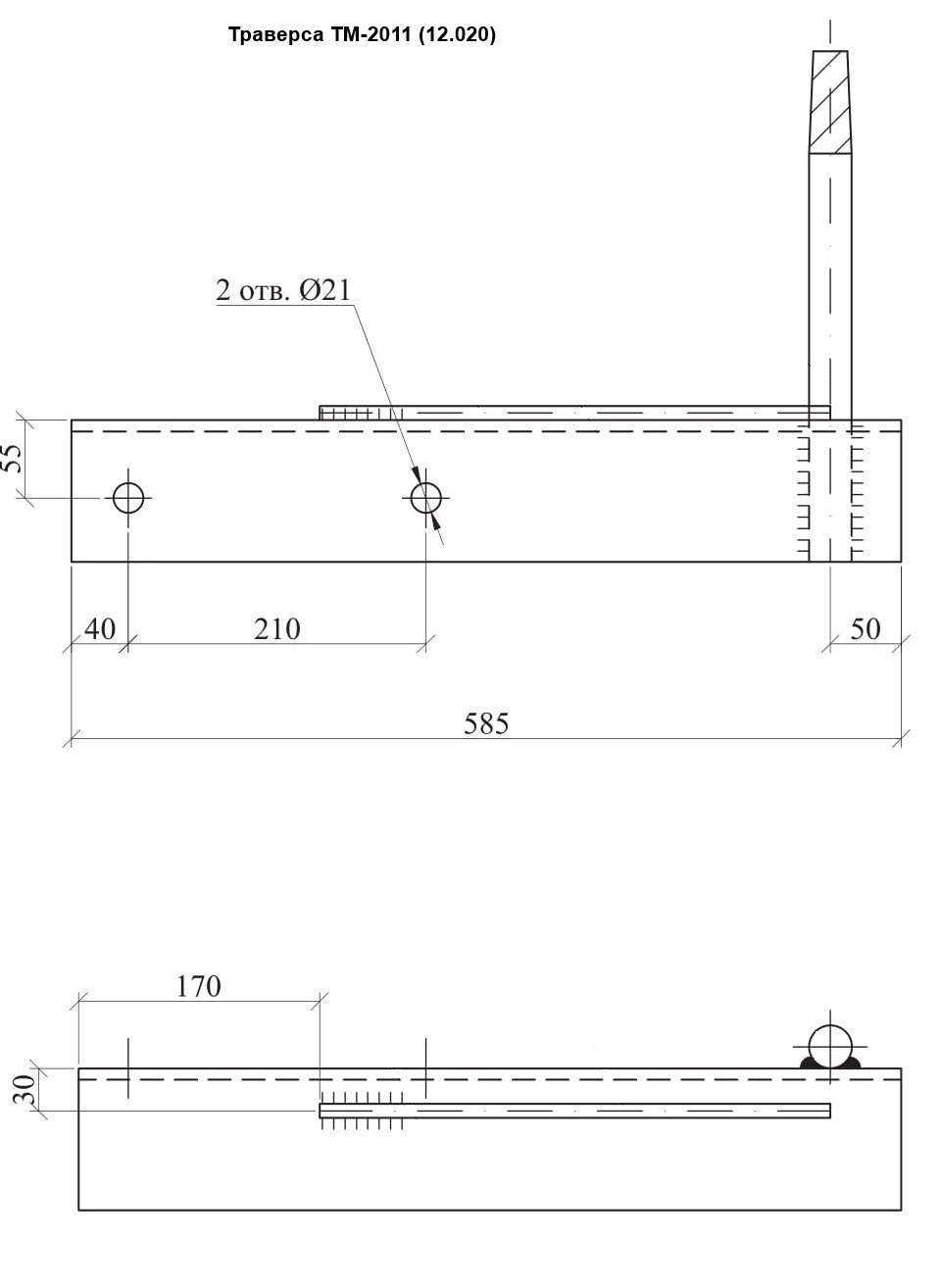

ТМ-2011 (12.020)
  • Используется на двухцепных анкерно угловых опорах на укосе опоры.
  • На корпусе имеется штырь для промежуточного крепления фазы при помощи штыревого изолятора.
  • Крепится на укос опоры при помощи хомута Х-51. В этом случае позволяют выполнить анкерное крепление крайней фазы

Код Артикул Описание Заказать
354433 13900012 Траверса ТМ-2001 (12.020) Заказать
354432 13900022 Траверса ТМ-2002 (12.020) Заказать
354431 13900032 Траверса ТМ-2003 (12.020) Заказать
354430 13900042 Траверса ТМ-2004 (12.020) Заказать
354429 13900052 Траверса ТМ-2005 (12.020) Заказать
354428 13900062 Траверса ТМ-2006 (12.020) Заказать
354427 13900072 Траверса ТМ-2007 (12.020) Заказать
354426 13900082 Траверса ТМ-2008 (12.020) Заказать
354425 13900092 Траверса ТМ-2009 (12.020) Заказать
354424 13900102 Траверса ТМ-2010 (12.020) Заказать
354423 13900112 Траверса ТМ-2011 (12.020) Заказать
;
