Плашечные зажимы типа ПС и ПА производства НИЛЕД

Зажим плашечный (ПА-1-1)
  • Зажим плашечный (ПА-1-1)
  • Зажим плашечный (ПА-2-2)
  • Зажим плашечный (ПС-1-1)

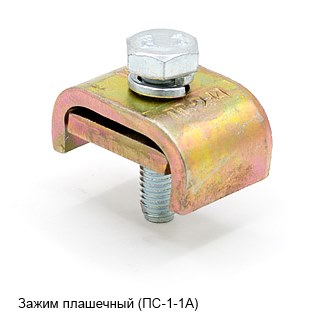

  • Зажим плашечный (ПС-1-1А)
  • Зажим плашечный (ПС-2-1А)
  • Кожух малый (K-1)

Файлы

Плашечные зажимы типа ПС и ПА Плашечные зажимы типа ПС и ПА
Плашечные зажимы ПА 1-1, ПА 2-2 предназначены для соединения алюминиевых и сталеалюминиевых проводов в шлейфах анкерных опор ВЛ и осуществления отпаек.
Плашечные зажимы ПС 1-1А, ПС 2-1А, ПС 1-1, ПС 2-1 предназначены для соединения стальных проводов и канатов. Плашечные зажимы ПС применяются при выполнении заземления молниезащитных тросов воздушных линий электропередачи 0,4 – 110 кВ.


Кожух К-1 используется для защиты плашечных зажимов от климатических воздействий.

Технические характеристики
Позиция
Артикул
Диаметр проводника, мм2
Количество болтов
Размер головки болта под ключ, мм
min
max
ПА 1-1
21100481
5,1
9,0
2
17
ПА 2-2
21100491
9,6
11,4
3
17
ПС 2-1
21100471
9,1
12,0
2
17
ПС 1-1
21100461
5,5
8,6
2
17
ПС 1-1А
21100441
5,5
8,6
1
17
ПС 2-1А
21100451
9,1
12,0
1
17
Код Артикул Описание Заказать
354661 21100411 Кожух малый (K-1) Заказать
354667 21100441 Зажим плашечный (ПС-1-1А) Заказать
354666 21100451 Зажим плашечный (ПС-2-1А) Заказать
354665 21100461 Зажим плашечный (ПС-1-1) Заказать
354664 21100471 Зажим плашечный (ПС-2-1) Заказать
354663 21100481 Зажим плашечный (ПА-1-1) Заказать
354662 21100491 Зажим плашечный (ПА-2-2) Заказать
;
