Управление фотогальваническими установками производства PHOENIX CONTACT

Контроль фотогальванических цепей Solarcheck
Модульная система контроля SOLARCHECK состоит из различных устройств для измерения тока и напряжения и относящегося к ним коммуникационного модуля.

Коммуникационный модуль:
– для подсоединения и сбора измеренных данных от макс. восьми измерительных модулей
– Подготовка данных для дальнейшей передачи вышестоящим устройствам управления

Модули измерения тока:
– 8-канальное измерение тока до 20 A пост. тока
– Распознавание обратных токов до -1 A
– 4-канальные дополняющие модули для 20 A пост. тока
– Внутренний контроль температуры
– Цифровой вход для контроля, например, за контактами удаленного оповещения модулей защиты от перенапряжений
– Подача питания через коммуникационный модуль

Модуль измерения напряжения
– Измерение напряжения до 1500 В DC в фотогальванических системах с любым типом заземления
– Подключение и питание обычно череp предусмотренный аналоговый вход (от 0 до 10 В) 8-канального модуля измерения тока SOLARCHECK
– Вывод значения измерения напряжения в виде аналогового сигнала от 2 до 10 В
– Может опционально быть выделен из комплекса Solarcheck и использоваться отдельно

Код Артикул Наименование Описание Заказать
356295 1016811 Блок коммутационных приборов - SOL-SC-2ST-0-DC-1MPPT-1000 Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 1х 2 цепей. С защитой от перенапряжений и зажимом push-in для стороны входа и выхода. Заказать
356298 1016812 Блок коммутационных приборов - SOL-SC-2ST-0-DC-2MPPT-1000SE Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 2х 2 цепей. С защитой от перенапряжений и зажимом push-in для стороны входа и выхода. Заказать
356300 1016813 Блок коммутационных приборов - SOL-SC-2ST-0-DC-2MPPT-1001SE Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 2х 2 цепей. С защитой от перенапряжений и разъемом DC SUNCLIX для стороны входа и выхода. Заказать
356294 1022360 Блок коммутационных приборов - SOL-SC-1ST-0-DC-6MPPT-1001SE Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 6x 1 цепи. С защитой от перенапряжений и штекером DC SUNCLIX для стороны входа и выхода. Заказать
356309 1042281 Блок коммутационных приборов - SOL-SC-3ST-0-DC-2MPPT-1011SE Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 2x 3 цепи. С защитой от перенапряжений и штекером DC SUNCLIX для стороны входа и выхода. Заказать
356302 1047767 Блок коммутационных приборов - SOL-SC-2ST-0-DC-2MPPT-1201FS Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 2x 2 цепей. С защитой от перенапряжений, разделительным выключателем DC для пожарных и разъемом DC SUNCLIX для стороны входа и выхода. Заказать
356308 1047768 Блок коммутационных приборов - SOL-SC-3ST-0-DC-1MPPT-1201FS Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 1х 3 цепей. С защитой от перенапряжений, разделительным выключателем DC для пожарных и разъемом DC SUNCLIX для стороны входа и выхода. Заказать
356311 1052860 Блок коммутационных приборов - SOL-SC-4ST-0-DC-1MPPT-1001UD Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 1х 4 цепей. С защитой от перенапряжений и разъемом DC SUNCLIX для стороны входа и выхода. Заказать

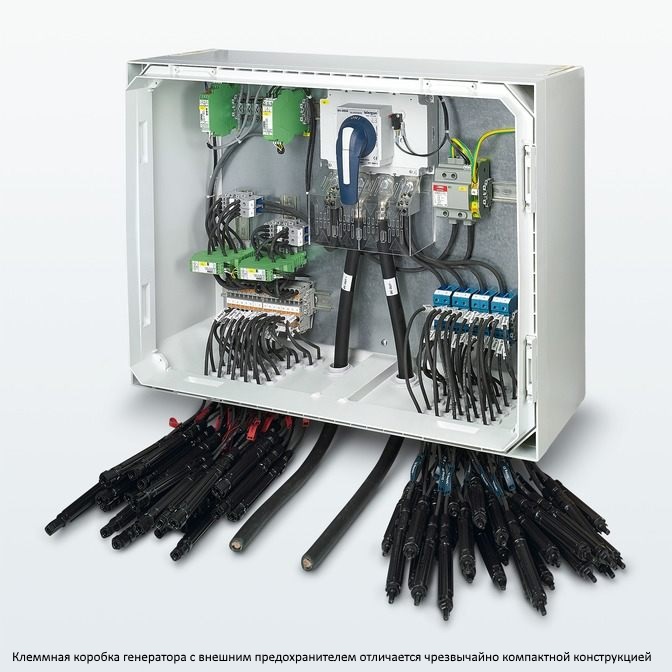

356316 1053571 Соединительные коробки генераторов - SOL-SC1-16ST-0-F1-21 Распределительный щит генератора для фотогальванических установок до 1000 В DC для подключения до 16 цепей. С односторонней защитой предохранителями, установленными в держателе. Ввод кабеля через многосекционный кабельный ввод. Включая вставки предохранителя 15 A. Заказать
356315 1053592 Соединительные коробки генераторов - SOL-SC1-16ST-0-F-21 Распределительный щит генератора для фотогальванических установок до 1000 В DC для подключения до 16 цепей. С двухсторонней защитой предохранителями, установленными в держателе. Ввод кабеля через многосекционный кабельный ввод. Включая вставки предохранителя 15 A. Заказать
356317 1053594 Соединительные коробки генераторов - SOL-SC1-16ST-0-F1-SD-21 Распределительный щит генератора для фотогальванических установок до 1000 В DC для подключения до 16 цепей. С односторонней защитой предохранителями, установленными в держателе, и деблокиратором постоянного тока. Ввод кабеля через многосекционный кабельный ввод. Включая вставки предохранителя 15 A. Заказать
356319 1053595 Соединительные коробки генераторов - SOL-SC1-16ST-0-F-SD-21 Распределительный щит генератора для фотогальванических установок до 1000 В DC для подключения до 16 цепей. С двухсторонней защитой предохранителями, установленными в держателе, и деблокиратором постоянного тока. Ввод кабеля через многосекционный кабельный ввод. Включая вставки предохранителей 15 A. Заказать
356323 1053596 Соединительные коробки генераторов - SOL-SC1-16ST-0-F-T2-SD-21 Распределительный щит генератора для фотогальванических установок до 1000 В DC для подключения до 16 цепей. С двухсторонней защитой предохранителями, установленными в держателе, деблокиратором постоянного тока и УЗИП типа 2. Ввод кабеля через многосекционный кабельный ввод. Включая вставки предохранителя 15 A. Заказать
356324 1053597 Соединительные коробки генераторов - SOL-SC1-18ST-0-F1-21 Распределительный щит генератора для фотогальванических установок до 1000 В DC для подключения до 18 цепей. С односторонней защитой предохранителями, установленными в держателе. Ввод кабеля через многосекционный кабельный ввод. Включая вставки предохранителей 15 A. Заказать
356322 1053599 Соединительные коробки генераторов - SOL-SC1-18ST-0-F-21 Распределительный щит генератора для фотогальванических установок до 1000 В DC для подключения до 18 цепей. С двухсторонней защитой предохранителями, установленными в держателе. Ввод кабеля через многосекционный кабельный ввод. Включая вставки предохранителя 15 A. Заказать
356318 1053600 Соединительные коробки генераторов - SOL-SC1-18ST-0-F1-SD-21 Распределительный щит генератора для фотогальванических установок до 1000 В DC для подключения до 18 цепей. С односторонней защитой предохранителями, установленными в держателе, и деблокиратором постоянного тока. Ввод кабеля через многосекционный кабельный ввод. Включая вставки предохранителя 15 A. Заказать
356320 1053601 Соединительные коробки генераторов - SOL-SC1-18ST-0-F-SD-21 Распределительный щит генератора для фотогальванических установок до 1000 В DC для подключения до 18 цепей. С двухсторонней защитой предохранителями, установленными в держателе, и деблокиратором постоянного тока. Ввод кабеля через многосекционный кабельный ввод. Включая вставки предохранителя 15 A. Заказать
356321 1053602 Соединительные коробки генераторов - SOL-SC1-18ST-0-F-T2-SD-21 Распределительный щит генератора для фотогальванических установок до 1000 В DC для подключения до 18 цепей. С двухсторонней защитой предохранителями, установленными в держателе, деблокиратором постоянного тока и УЗИП типа 2. Ввод кабеля через многосекционный кабельный ввод. Включая вставки предохранителя 15 A. Заказать
356304 1053613 Блок коммутационных приборов - SOL-SC-2ST-0-DC-3MPPT-1000SE Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 2х 2 цепей. С защитой от перенапряжений и зажимом push-in для стороны входа и выхода. Заказать
356297 1055626 Блок коммутационных приборов - SOL-SC-2ST-0-DC-1MPPT-2000 Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 1х 2 цепей. С защитой от перенапряжений и зажимом push-in для стороны входа и выхода. Заказать
356303 1055628 Блок коммутационных приборов - SOL-SC-2ST-0-DC-2MPPT-2000SE Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 2х 2 цепей. С защитой от перенапряжений и зажимом push-in для стороны входа и выхода. Заказать
356305 1055629 Блок коммутационных приборов - SOL-SC-2ST-0-DC-3MPPT-2000SE Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 3х 2 цепей. С защитой от перенапряжений и кабельными вводами для стороны входа и выхода. Заказать
356286 1056069 Блок коммутационных приборов - SOL-SC-1ST-0-DC-1MPPT-1101 Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 1x 1 цепи. С защитой от перенапряжений и штекером DC SUNCLIX для стороны входа и выхода. Заказать
356288 1056071 Блок коммутационных приборов - SOL-SC-1ST-0-DC-2MPPT-1101 Клеммная коробка генератора для ФГ-установок до 1000 В DC для подключения цепи 2x 1. С УЗИП, разделительным выключателем постоянного тока и штекерным соединителем постоянного тока SUNCLIX для стороны входа и выхода. Заказать
356283 1056073 Блок коммутационных приборов - SOL-SC-2ST-0-DC-1MPPT-1001 Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 1х 2 цепей. С защитой от перенапряжений и разъемом DC SUNCLIX для стороны входа и выхода. Заказать
356307 1064363 Блок коммутационных приборов - SOL-SC-3ST-0-DC-1MPPT-1001EQ Распределительный щит генератора для фотогальванических установок до 1000 В DC для подключения 3x 3 цепей. С защитой от перенапряжений и разъемом DC SUNCLIX для стороны входа и выхода. Заказать
356314 1081867 Блок коммутационных приборов - SOL-SC-2ST-0-DC-4MPPT-1000SE Распределительный щит генератора для фотогальванических установок до 1000 В DC для подключения 4 x 2 цепей. С защитой от перенапряжений и кабельными вводами для стороны входа и выхода. Заказать
368666 1094673 Блок коммутационных приборов - SOL-SC-3ST-0-DC-1MPPT-0001 Распределительный щит генератора для фотогальванических установок до 1000 В DC для подключения 1 x 3 цепей. С разъемом постоянного тока SUNCLIX DC для стороны входа и выхода. Заказать
368667 1094675 Блок коммутационных приборов - SOL-SC-1ST-0-DC-1MPPT-1004 Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 1x 1 цепи. С защитой от перенапряжений и штекером DC SUNCLIX для стороны входа и выхода. Заказать
368665 2403108 Функциональный блок - SOLARWORX SOLARWORX включает в себя программные библиотеки для PC WORX, предназначенные специально для фотогальванических систем. Функциональные блоки доступны для загрузки. Заказать
356313 2403334 Блок коммутационных приборов - SOL-SC-4ST-0-DC-1MPPT-2000 Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 1х 4 цепей. С защитой от перенапряжений и кабельными вводами для стороны входа и выхода. Заказать
356312 2403335 Блок коммутационных приборов - SOL-SC-4ST-0-DC-1MPPT-1011 Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 1х 4 цепей. С защитой от перенапряжений, предохранителями цепей для положительной и отрицательной сторон и разъемом DC SUNCLIX для стороны входа и выхода. Заказать
356291 2403336 Блок коммутационных приборов - SOL-SC-1ST-0-DC-3MPPT-2001 Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 3x 1 цепи. С защитой от перенапряжений и штекером DC SUNCLIX для стороны входа и выхода. Заказать
356289 2403337 Блок коммутационных приборов - SOL-SC-1ST-0-DC-2MPPT-2001 Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 2x 1 цепи. С защитой от перенапряжений и штекером DC SUNCLIX для стороны входа и выхода. Заказать
356285 2403338 Блок коммутационных приборов - SOL-SC-1ST-0-DC-1MPPT-2001 Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 1x 1 цепи. С защитой от перенапряжений и штекером DC SUNCLIX для стороны входа и выхода. Заказать
356299 2404295 Блок коммутационных приборов - SOL-SC-2ST-0-DC-2MPPT-1001 Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 2х 2 цепей. С защитой от перенапряжений и разъемом DC SUNCLIX для стороны входа и выхода. Заказать
356310 2404296 Блок коммутационных приборов - SOL-SC-4ST-0-DC-1MPPT-1001 Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 1х 4 цепей. С защитой от перенапряжений и разъемом DC SUNCLIX для стороны входа и выхода. Заказать
356296 2404297 Блок коммутационных приборов - SOL-SC-2ST-0-DC-1MPPT-1101 Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 1х 2 цепей. С защитой от перенапряжений, разделительным выключателем DC и разъемом DC SUNCLIX для стороны входа и выхода. Заказать
356284 2404298 Блок коммутационных приборов - SOL-SC-1ST-0-DC-1MPPT-1001 Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 1x 1 цепи. С защитой от перенапряжений и штекером DC SUNCLIX для стороны входа и выхода. Заказать
356287 2404299 Блок коммутационных приборов - SOL-SC-1ST-0-DC-2MPPT-1001 Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 2x 1 цепи. С защитой от перенапряжений и штекером DC SUNCLIX для стороны входа и выхода. Заказать
356290 2404301 Блок коммутационных приборов - SOL-SC-1ST-0-DC-3MPPT-1001 Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 3x 1 цепи. С защитой от перенапряжений и штекером DC SUNCLIX для стороны входа и выхода. Заказать
356301 2404569 Блок коммутационных приборов - SOL-SC-2ST-0-DC-2MPPT-1101 Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 2х 2 цепей. С защитой от перенапряжений, разделительным выключателем DC и разъемом DC SUNCLIX для стороны входа и выхода. Заказать
356306 2404765 Блок коммутационных приборов - SOL-SC-3ST-0-DC-1MPPT-1001 Распределительный щит генератора для фотогальванических установок до 1000 В DC для подключения 1x 3 цепей. С защитой от перенапряжений и разъемом DC SUNCLIX для стороны входа и выхода. Заказать
356292 2404842 Блок коммутационных приборов - SOL-SC-1ST-0-DC-4MPPT-1000SE Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 4x 1 цепи. С защитой от перенапряжений и зажимом push-in для стороны входа и выхода. Заказать
356293 2404843 Блок коммутационных приборов - SOL-SC-1ST-0-DC-6MPPT-1000SE Распределительный щит генератора для ФГ-установок до 1000 В DC для подсоединения 6x 1 цепи. С защитой от перенапряжений и зажимом push-in для стороны входа и выхода. Заказать
368660 2901674 Модуль контроля ФГ-цепи - SCK-C-MODBUS Коммуникационный модуль SCK, для регистрации до 8 измерительных модулей SCK, выход RS-485 Modbus/RTU Заказать
368661 2903241 Модуль контроля ФГ-цепи - SCK-M-I-8S-20A Измерительный модуль SCK для контроля процессов на фотогальванических установках, 8 модулей измерения тока до 20 A, 1 цифровой вход, интерфейс для коммуникационного модуля SCK, интерфейс для подключения модуля измерения напряжения Заказать
368662 2903242 Модуль контроля ФГ-цепи - SCK-M-I-4S-20A Измерительный модуль SCK для контроля процессов на фотогальванических установках, 4 модуля измерения тока до 20 A, 1 цифровой вход, интерфейс для коммуникационного модуля SCK Заказать
368663 2903591 Модуль контроля ФГ-цепи - SCK-M-U-1500V Измерительный модуль SCK для контроля процессов на фотогальванических установках, 1 модуль измерения напряжения до 1500 В DC, 1 аналоговый выход (2...10 В) Заказать
368664 2905168 Модуль контроля ФГ-цепи - SCK-M-8S-20A-R Измерительный модуль SCK для контроля процессов на фотогальванических установках, 8 модулей измерения тока до 20 A, 1 цифровой вход, интерфейс для коммуникационного модуля SCK, протокол связи первого поколения устройств Заказать
;
