Концевые муфты для гибких экранированных кабелей с резиновой изоляцией на напряжение 6 кВ производства Raychem

Концевые муфты внутренней установки-
  • Концевые муфты внутренней установки-
  • Концевые муфты наружной установки-
  • Концевые муфты для гибких экранированных кабелей схема

Файлы

Концевые муфты на напряжение до 35 кВ Концевые муфты на напряжение до 35 кВ
Концевые муфты для гибких экранированных кабелей с резиновой изоляцией на напряжение 6 кВ

Конструкция
Мастика для снижения напряженности электрического поля накладывается вокруг места среза экрана кабеля.
На все жилы устанавливаются изоляционные трекингостойкие термоусаживаемые трубки. Корешок разделки защищает 4-х палая перчатка с клеем.
Жилы остаются эластичными и могут изгибаться так же, как и кабель.

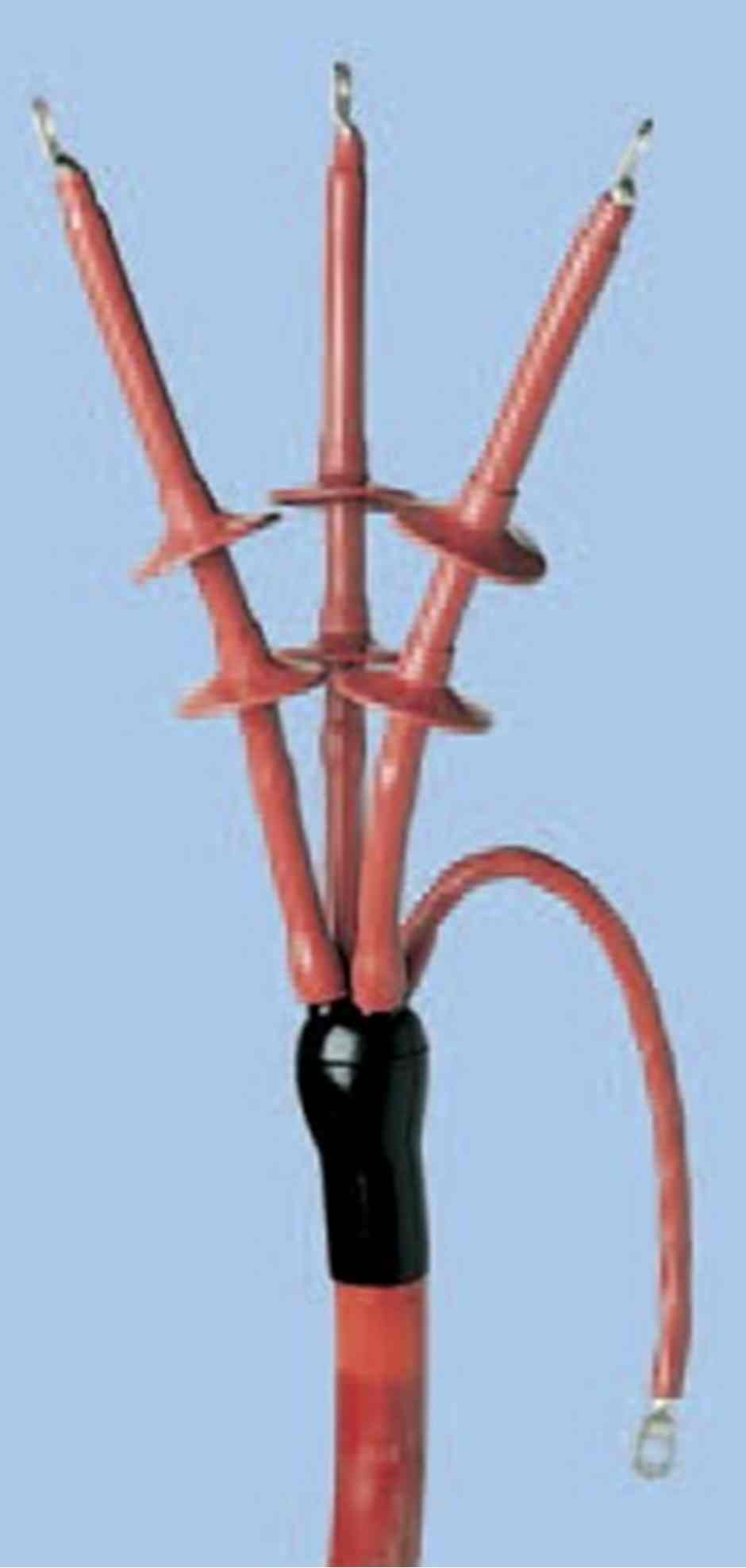

На концевые муфты наружной установки устанавливаются по 2 изоляционные юбки на жилу.
Код Артикул Описание Сечение жилы кабеля Заказать
286467 EMKT-6I/10-16 Концевые муфты внутренней установки. Кабели с одной нейтралью и одной вспомогательной жилой 10 – 16 Заказать
286468 EMKT-6I/25-50 Концевые муфты внутренней установки. Кабели с одной нейтралью и одной вспомогательной жилой 25 – 50 Заказать
286469 EMKT-6I/50-95 Концевые муфты внутренней установки. Кабели с одной нейтралью и одной вспомогательной жилой 50 – 95 Заказать
286470 EMKT-6O/10-16 Концевые муфты наружной установки. Кабели с одной нейтралью и одной вспомогательной жилой 10 – 16 Заказать
286471 EMKT-6O/25-50 Концевые муфты наружной установки. Кабели с одной нейтралью и одной вспомогательной жилой 25 – 50 Заказать
286472 EMKT-6O/50-95 Концевые муфты наружной установки. Кабели с одной нейтралью и одной вспомогательной жилой 50 – 95 Заказать
;
