Концевые муфты наружной установки для экранированных одножильных кабелей с пластмассовой изоляцией производства Raychem

Концевые муфты наружной установки для экранированных одножильных кабелей с пластмассовой изоляцией
  • Концевые муфты наружной установки для экранированных одножильных кабелей с пластмассовой изоляцией

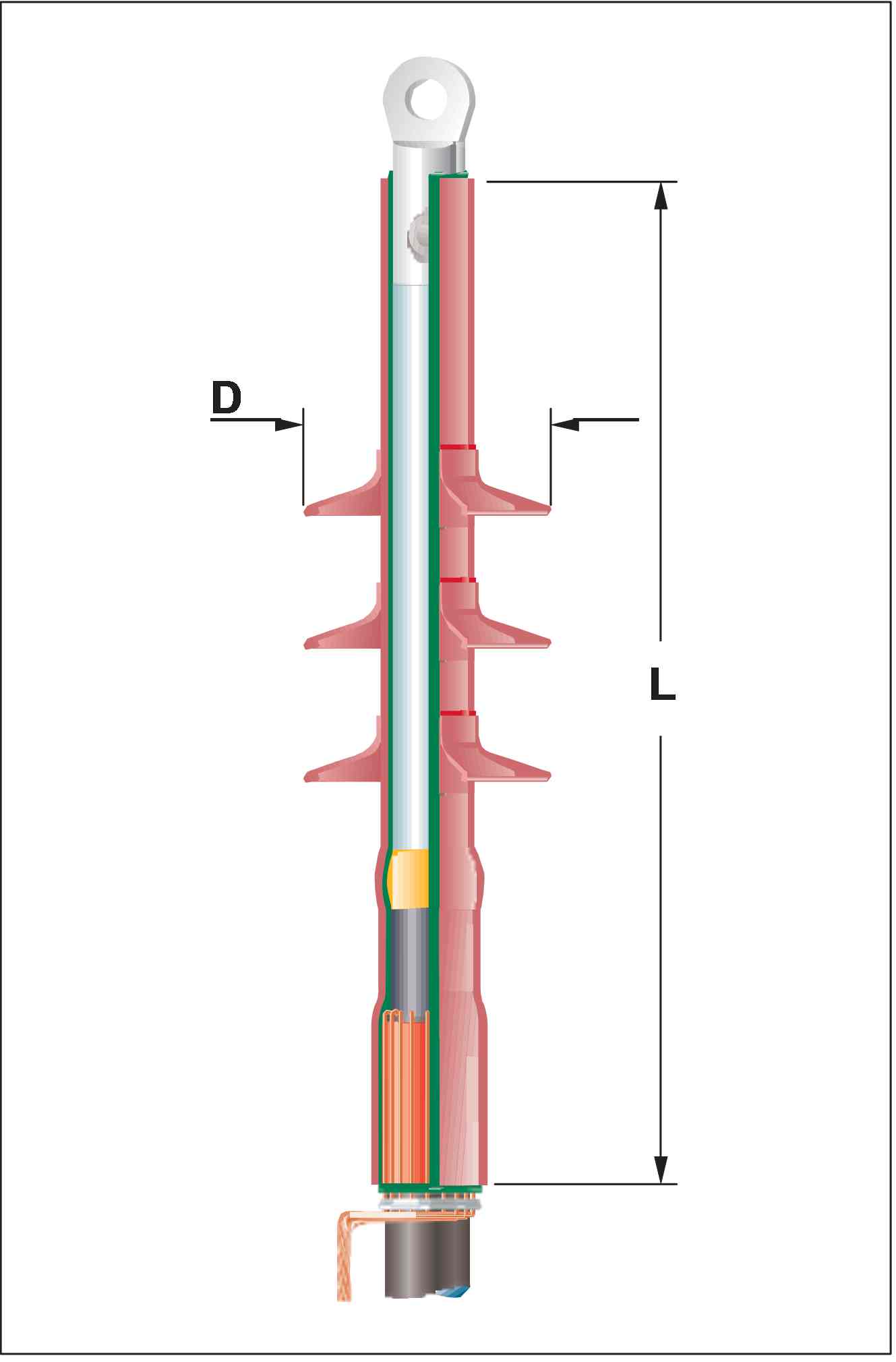

  • Концевые муфты наружной установки для экранированных одножильных кабелей с пластмассовой изоляцией схема

Файлы

Концевые муфты на напряжение до 35 кВ Концевые муфты на напряжение до 35 кВ
Концевые муфты наружной установки для экранированных одножильных кабелей с пластмассовой изоляцией на напряжение 10, 20 и 35 кВ
Конструкция
Конструкция и монтаж концевой муфты наружной установки аналогичен предыдущему описанию для внутренней установки. Дополнительные трекингостойкие изоляционные юбки усаживаются на жилы (см. количество в таблице).
Арматура для непаянного заземления заказывается отдельно.
Комплект с модификацией L12 включает кабельные болтовые наконечники с отверстием под болт М12 и, соответственно, модификация L16 под болт М16, а модификация L20 под болт М20.

Примечание: Арматура для непаянного присоединения заземления заказывается отдельно. Комплект SMOE включает
3 роликовые пружины, 3 проводника заземления и медные сетки. Комплект EAKT для кабелей с медным ленточным экраном
включает 3 роликовые пружины и 3 проводника заземления. Комплект SМОE-62822 включает соединители, проводники
заземления, роликовые пружины и манжету с клеем.
Код Артикул Описание Напряжение Сечение жилы кабеля L (мм) D (мм) Количество юбок Заказать
286713 POLT-12C/1XO Концевые муфты без наконечников 6/10 25 –95 300 85 3 x 1 Заказать
286695 POLT-12C/1XO-L12 Концевые муфты с болтовыми наконечниками 6/10 25 – 70 300 85 3 x 1 Заказать
286714 POLT-12D/1XO Концевые муфты без наконечников 6/10 95 –240 300 95 3 x 1 Заказать
286696 POLT-12D/1XO-L12A Концевые муфты с болтовыми наконечниками 6/10 70 – 150 300 95 3 x 1 Заказать
286697 POLT-12D/1XO-L12B Концевые муфты с болтовыми наконечниками 6/10 120 – 240 300 95 3 x 1 Заказать
286715 POLT-12E/1XO Концевые муфты без наконечников 6/10 240 –500 300 115 3 x 1 Заказать
286698 POLT-12E/1XO-L16 Концевые муфты с болтовыми наконечниками 6/10 185 – 400 300 115 3 x 1 Заказать
286716 POLT-12F/1XO Концевые муфты без наконечников 6/10 500 –800 340 135 3 x 1 Заказать
286699 POLT-12F/1XO-L20A Концевые муфты с болтовыми наконечниками 6/10 500 – 630 340 135 3 x 1 Заказать
286700 POLT-12F/1XO-L20B Концевые муфты с болтовыми наконечниками 6/10 800 340 135 3 x 1 Заказать
286717 POLT-12G/1XO Концевые муфты без наконечников 6/10 1000 –1200 450 135 3 x 1 Заказать
286718 POLT-24C/1XO Концевые муфты без наконечников 12/20 25 –70 440 85 3 x 3 Заказать
286701 POLT-24C/1XO-L12 Концевые муфты с болтовыми наконечниками 12/20 25 – 70 440 85 3 x 3 Заказать
286719 POLT-24D/1XO Концевые муфты без наконечников 12/20 70 –240 440 95 3 x 3 Заказать
286702 POLT-24D/1XO-L12A Концевые муфты с болтовыми наконечниками 12/20 50 – 150 440 95 3 x 3 Заказать
286703 POLT-24D/1XO-L12B Концевые муфты с болтовыми наконечниками 12/20 120 – 240 440 95 3 x 3 Заказать
286720 POLT-24E/1XO Концевые муфты без наконечников 12/20 185 –400 440 115 3 x 3 Заказать
286704 POLT-24E/1XO-L16 Концевые муфты с болтовыми наконечниками 12/20 185 – 400 440 115 3 x 3 Заказать
286721 POLT-24F/1XO Концевые муфты без наконечников 12/20 400 –800 500 135 3 x 3 Заказать
286705 POLT-24F/1XO-L20A Концевые муфты с болтовыми наконечниками 12/20 500 – 630 500 135 3 x 3 Заказать
286706 POLT-24F/1XO-L20B Концевые муфты с болтовыми наконечниками 12/20 800 500 135 3 x 3 Заказать
286722 POLT-24G/1XO Концевые муфты без наконечников 12/20 1000 –1200 550 135 3 x 3 Заказать
286723 POLT-42C/1XO Концевые муфты без наконечников 20/35 35 560 85 3 x 4 Заказать
286707 POLT-42C/1XO-L12 Концевые муфты с болтовыми наконечниками 20/35 35 560 85 3 x 4 Заказать
286724 POLT-42D/1XO Концевые муфты без наконечников 20/35 50 –120 560 95 3 x 4 Заказать
286708 POLT-42D/1XO-L12 Концевые муфты с болтовыми наконечниками 20/35 50 – 120 560 95 3 x 4 Заказать
286725 POLT-42E/1XO Концевые муфты без наконечников 20/35 150 –300 560 115 3 x 4 Заказать
286709 POLT-42E/1XO-L12 Концевые муфты с болтовыми наконечниками 20/35 150 – 240 560 115 3 x 4 Заказать
286726 POLT-42F/1XO Концевые муфты без наконечников 20/35 400 –500 560 135 3 x 4 Заказать
286710 POLT-42F/1XO-L16 Концевые муфты с болтовыми наконечниками 20/35 185 – 400 560 135 3 x 4 Заказать
286727 POLT-42G/1XO Концевые муфты без наконечников 20/35 500 –800 560 135 3 x 4 Заказать
286711 POLT-42G/1XO-L20A Концевые муфты с болтовыми наконечниками 20/35 500 – 630 560 135 3 x 4 Заказать
286712 POLT-42G/1XO-L20B Концевые муфты с болтовыми наконечниками 20/35 800 560 135 3 x 4 Заказать
286728 POLT-42H/1XO Концевые муфты без наконечников 20/35 1000 –1200 560 165 3 x 4 Заказать
;
