Соединительные, ответвительные и ремонтные муфты с гелевым наполнением для кабелей с пластмассовой изоляцией производства Raychem

RayGel соединительная и ответвительная муфты
  • RayGel соединительная и ответвительная муфты
  • GelWrap соединительная муфта и ремонтная манжета
  • GelBox соединительная муфта

Файлы

Термоусаживаемые муфты на напряжение до 1 кВ Термоусаживаемые муфты на напряжение до 1 кВ
Конструкция
RayGel - соединительные и ответвительные муфты
Жилы кабеля соединяются механическими соединителями, поставляемыми в комплекте муфты или выбранными по размерам, указанным в таблице. Жилы разводятся и между ними устанавливается горизонтальная перегородка. Место соединения укладывается в корпус так, чтобы перегородка корпуса вошла между жил и слегка вдавливалась в гель. Корпус муфты закрывается до характерного щелчка и скрепляется пластмассовым ремешком, предотвращающим случайное открывание корпуса. При необходимости ответвления жилы отходящего кабеля укладываются параллельно жилам основного кабеля.

GelBox – соединительные муфты
Блок соединителей жил с прокалыванием изоляции поставляется в комплекте муфты. Принцип прокалывания изоляции позволяет избежать снятия изоляции жил. Кабель после соединения жил укладывается в одну из заполненных гелем половин корпуса. Затем устанавливается вторая заполненная гелем половина. Случайное открытие предотвращает механическая защелка.

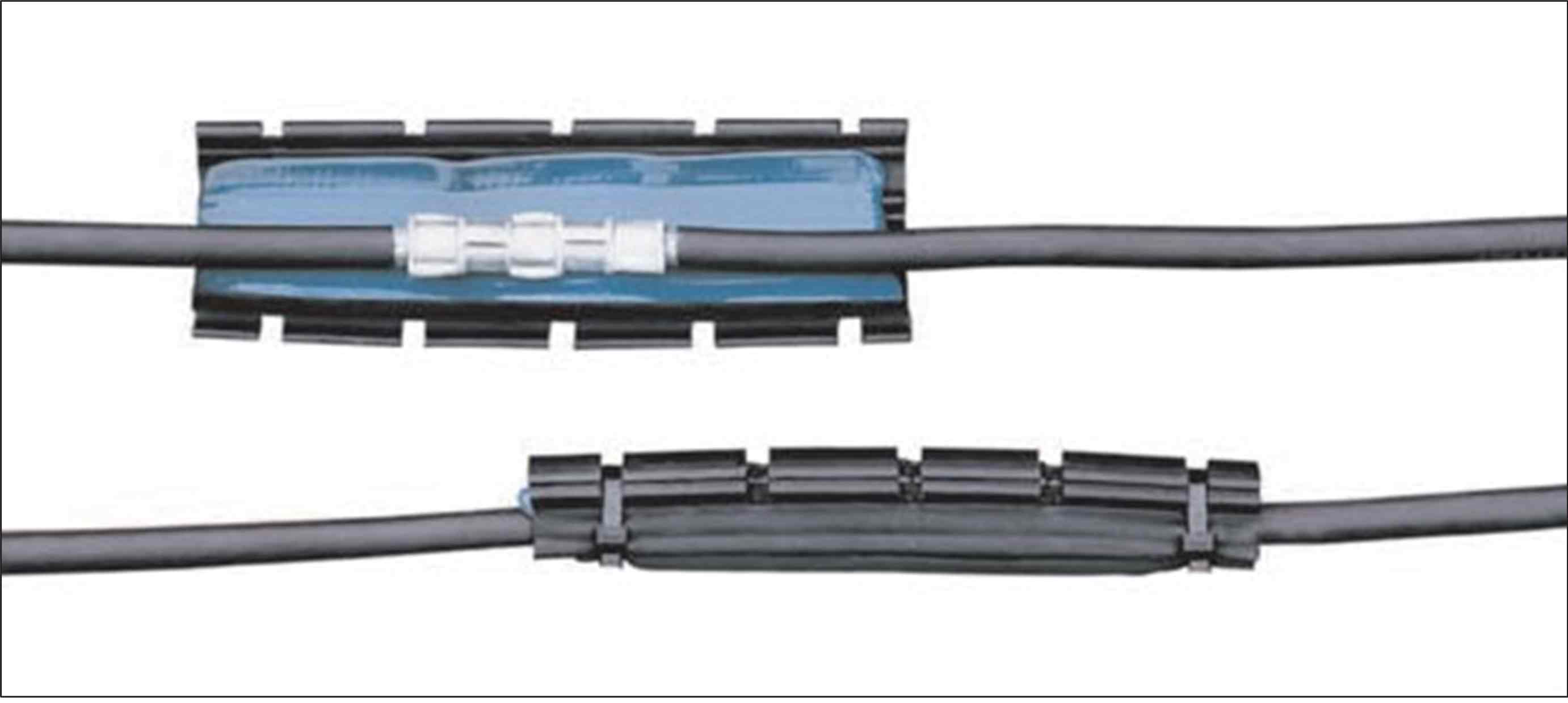

GelWrap – Конструкция муфты
GelWrap оборачивается вокруг соединителя или области ремонта наружного покрова, защелкивается и скрепляется пластмассовыми ремешками.
Код Артикул Описание Сечение жилы кабеля Количество жил Размеры Заказать
287031 GelBox-25 RayGel – соединительные муфты с механическими соединителями 6–25 (35 – для круглых 1-проволочных жил) 4 270 x 100 x 45 Заказать
287032 GelBox-25-5 RayGel – соединительные муфты с механическими соединителями 6 – 16 (+ 1 дополнит. накидной зажим для жилы заземл.) 5 270 x 100 x 45 Заказать
287037 GELWRAP-18/4-200 GelWrap - соединительная муфта для одножильных кабелей и ремонтная манжета для поврежденной изоляции жил или наружного покрова кабелей 2,5 - 95 - - Заказать
287038 GELWRAP-33/10-250 GelWrap - соединительная муфта для одножильных кабелей и ремонтная манжета для поврежденной изоляции жил или наружного покрова кабелей 35 - 240 - - Заказать
287034 RayGel-12 RayGel - соединительные и ответвительные муфты без соединителей для 1-4-х жильных кабелей Основной 10 –50; Ответвл. 1 х 16 - Круглый соединитель d10 x 25. Прямоугольный соедин. 21 x 24 x 15. Муфта 86 x 46 x 26 Заказать
287027 RayGel-22-M-5 RayGel – соединительные муфты с механическими соединителями 1,5 – 6 3 – 5 144 x 55 x 32 Заказать
287035 RayGel-23 RayGel - соединительные и ответвительные муфты без соединителей для 1-4-х жильных кабелей Основной 1,5 – 6; Ответвл. 4 х 1,5 - Круглый соединитель d8 x 32. Прямоугольный соедин. 21,5 x 8 x 12,5. Муфта 144 x 50 x 28 Заказать
287028 RayGel-23-M RayGel – соединительные муфты с механическими соединителями 1,5 – 6 4 145 x 50 x 28 Заказать
287036 RayGel-24 RayGel - соединительные и ответвительные муфты без соединителей для 1-4-х жильных кабелей Основной 6 –16; Ответвл. 4 х 2,5 - Круглый соединитель d14 x 40. Прямоугольный соедин. 20 x 12,5 x 20. Муфта 180 x 70 x 40 Заказать
287029 RayGel-24-M RayGel – соединительные муфты с механическими соединителями 6 - 16 4 180 x 70 x 40 Заказать
287033 RayGel-24-M5 RayGel - соединительные и ответвительные муфты с механическими соединителями для 1-5-ти жильных кабелей - - 180 x 70 x 40 Заказать
287030 RayGel-24-M-5 RayGel – соединительные муфты с механическими соединителями 6–10 (16re) 3 - 5 180 x 70 x 40 Заказать
;
