П10-1Д и П20-1Д

Компания "Акспром" занимается разрботкой и поставкой всей серии опор ВЛ 6-10 и 20 КВ.

Промежуточные опоры из цельного леса для ненаселенной местности в 1-м и 2-м районах гололедности П10-1Д и П20-1Д (ВЛ 6-10 и 20 КВ)

Опоры из целоного леса, отличающиеся наименьшими трудозатратами, могут быть рекомендованы в качестве основного варианта. При этом следует учитывать, что экономическая эффективность применения таких, опор достигается только при высоком кочествe. антисептирования древесины.

Конструкции опор и материалы
Промежуточные опopы разработаны одностоечной конструкции с креплением проводов на крюках, а так же на штырях, закрепляемых на траверсе и вершине стойки.
Для опор из цельного леса используется лес длиной 11 м, а для составных : 8,5 м - для стоек и 4,5 м - для приставок.

Для изготовления опор принят качественно пропитанный заводским способом сосновый лес по ГОСТ 9453- 72 второго и третьего сорта.
Допускается применение непропитонной лиственницы с толщиной заболони до 20мм при антисептической защите столба в зоне земля - воздух, а для стоек опор с приставками - пропитанной ели.

На чертежах с монтажными схемами приведены минимальные размеры деревянных элементов, обусловленные прочностью опор, и даны соответствующие им объёмы, определённая по
ГОСТ 2708-44,

Марка П10-1Д

Объем дерева - 0,354 м. куб.

Категория местности - Ненаселенная

Марка П10-2Д

Объем дерева - 0,375 м. куб.

Масса металла - 8,48 кг

Категория местности - Ненаселенная

Деревянные опоры ВЛ 6-10 и 20 кв.

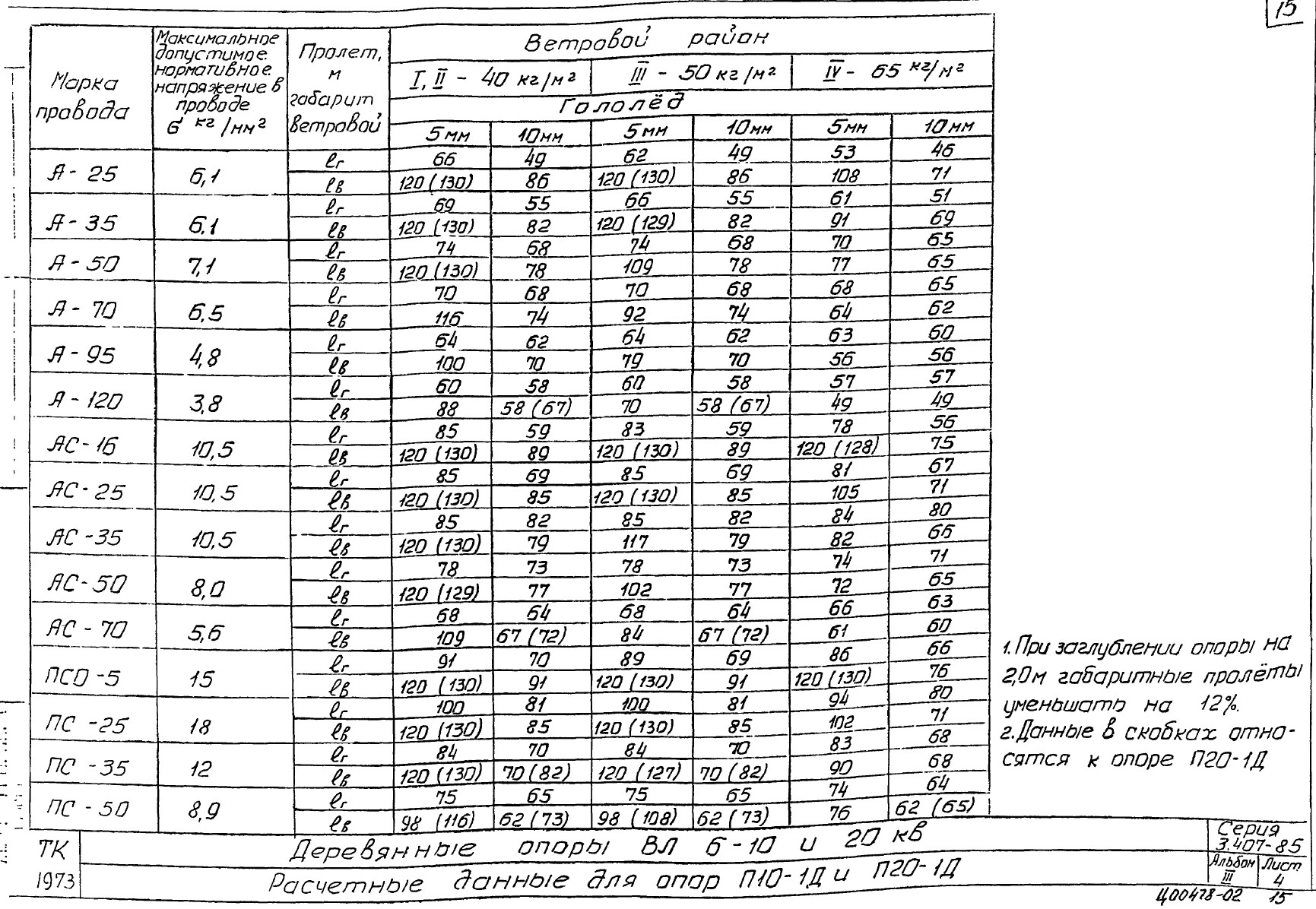

Расчетные данные для опор П10-1Д и П20-1Д.
Марка провода	Максимальное допустимое нормативное напряжение в проводе, кг/мм²	Пролет, м габарит ветровой	Ветровой район
			I,II -40 кг/м²		III - 50 кг/м²		IV - 65 кг/м²
			Гололёд
			5мм	10мм	5мм	10мм	5мм	10мм
А-25	6,1	ℓг	66	49	62	49	53	46
А-25	6,1	ℓв	120(130)	86	120(130)	86	108	71
А-35	6,1	ℓг	69	55	66	55	61	51
А-35	6,1	ℓв	120(130)	82	120(129)	82	91	69
А-50	7,1	ℓг	74	68	74	68	70	65
А-50	7,1	ℓв	120(130)	78	109	78	77	65
А-70	6,5	ℓг	70	68	70	68	68	65
А-70	6,5	ℓв	116	74	92	74	64	62
А-95	4,8	ℓг	64	62	64	62	63	60
А-95	4,8	ℓв	100	70	79	70	56	56
А-120	3,8	ℓг	60	58	60	58	57	57
А-120	3,8	ℓв	88	58(67)	70	58(67)	49	49
АС-16	10,5	ℓг	85	59	83	59	78	56
АС-16	10,5	ℓв	120(130)	89	120(130)	89	120(128)	75
АС-25	10,5	ℓг	85	69	85	69	81	67
АС-25	10,5	ℓв	120(130)	85	120(130)	85	105	71
АС-35	10,5	ℓг	85	82	85	82	84	80
АС-35	10,5	ℓв	120(130)	79	117	79	82	66
АС-50	8,0	ℓг	78	73	78	73	74	71
АС-50	8,0	ℓв	120(129)	77	102	77	72	65
АС-70	5,6	ℓг	68	64	68	64	66	63
АС-70	5,6	ℓв	109	67(72)	84	67(72)	61	60
ПСО-5	15	ℓг	91	70	89	69	86	66
ПСО-5	15	ℓв	120(130)	91	120(130)	91	120(130)	76
ПС-25	18	ℓг	100	81	100	81	94	80
ПС-25	18	ℓв	120(130)	85	120(130)	85	102	71
ПС-35	12	ℓг	84	70	84	70	83	68
ПС-35	12	ℓв	120(130)	70(82)	120(127)	70(82)	90	68
ПС-50	8,9	ℓг	75	65	75	65	74	64
ПС-50	8,9	ℓв	98(116)	62(73)	98(108)	62(73)	76	62(65)
1. При заглублении опоры на 2,0м габаритные пролёты уменьшить на 12%. 2. Данные в скобках относятся к опоре П20 -1Д.

Спецификация на опору П10-1Д

Марка № поз.	Наименование	Масса (кг) или объем (м3)
		ед.	общ.	всего
Дерево
1	Стойка ø160; L=11м	0,354	0,354	0,354
Изоляторы и арматура
1	Изолятор ШС10-А
2	Крюк КВ-22 ТУ 36-877-67	1,7	5,7
3	Проволока вязальная (по проводу)
Изменение спецификации на опору П20-1Д

Изоляторы и арматура
1	Изолятор ШФ20-В
2	Крюк КВГ-25	3,0	9,0
