RUC-M промышленные малогабаритные реле для нагрузок DC производства Relpol

Реле RUC-M
  • Реле RUC-M

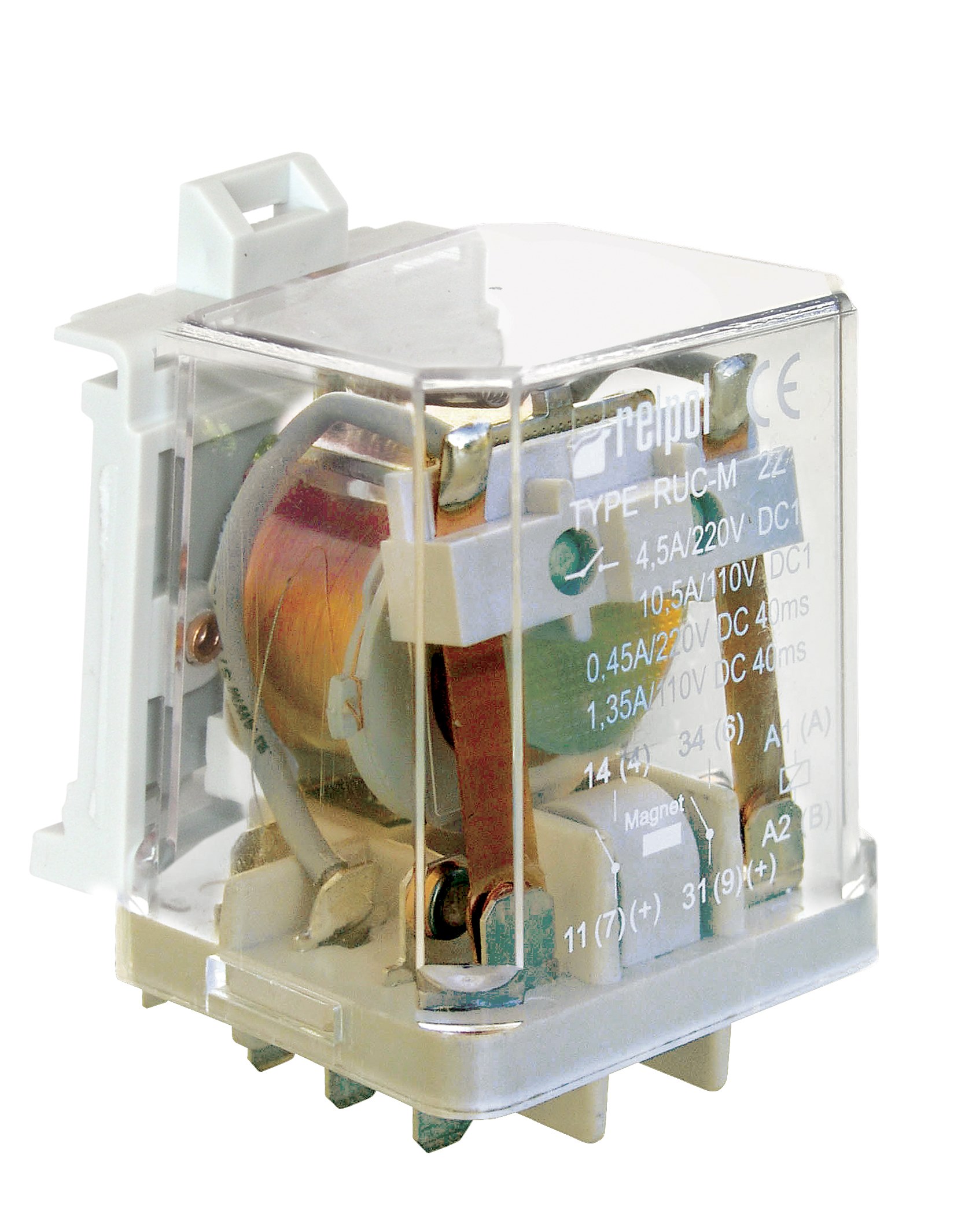

  • Реле RUC-M--

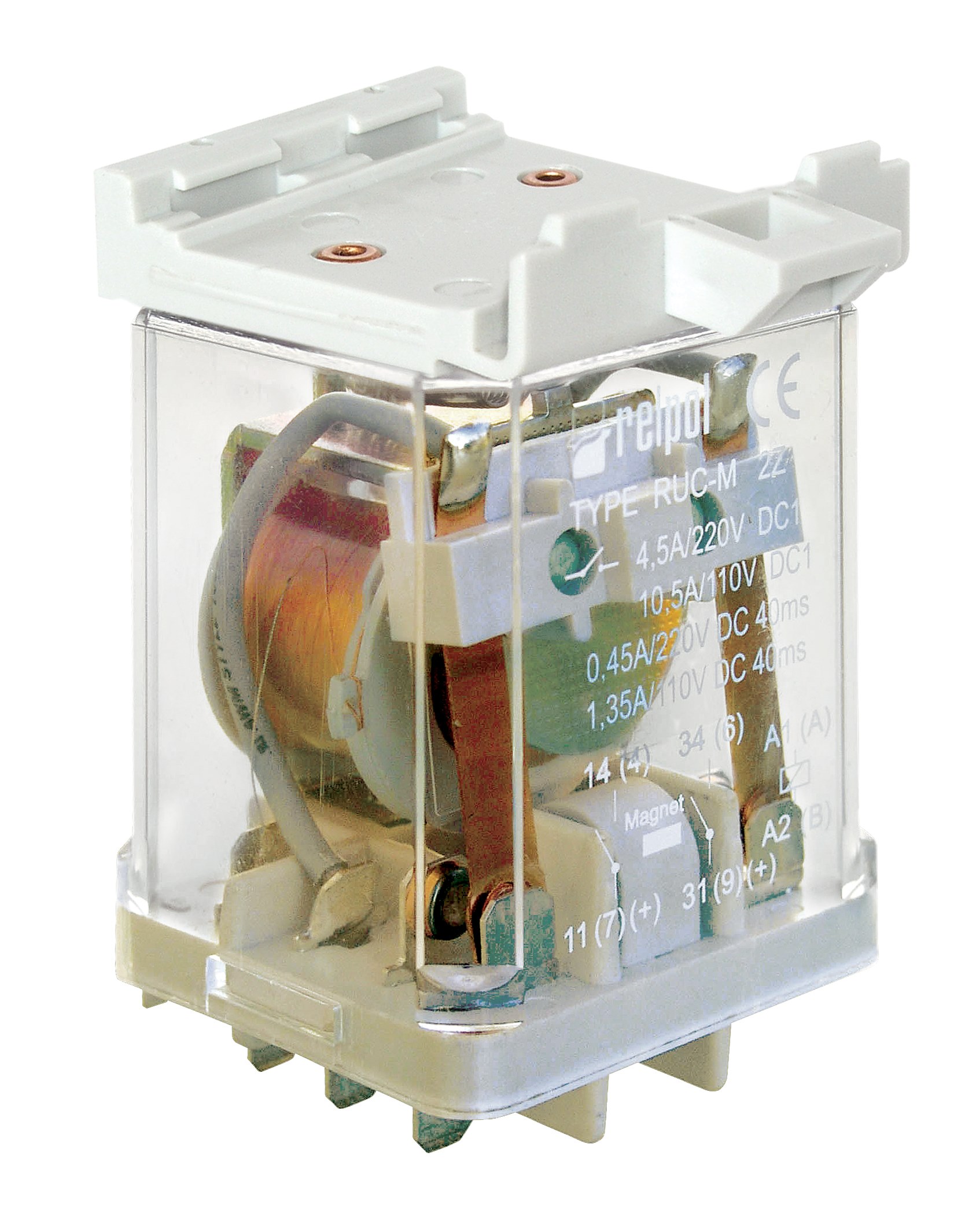

  • RUC-M Реле

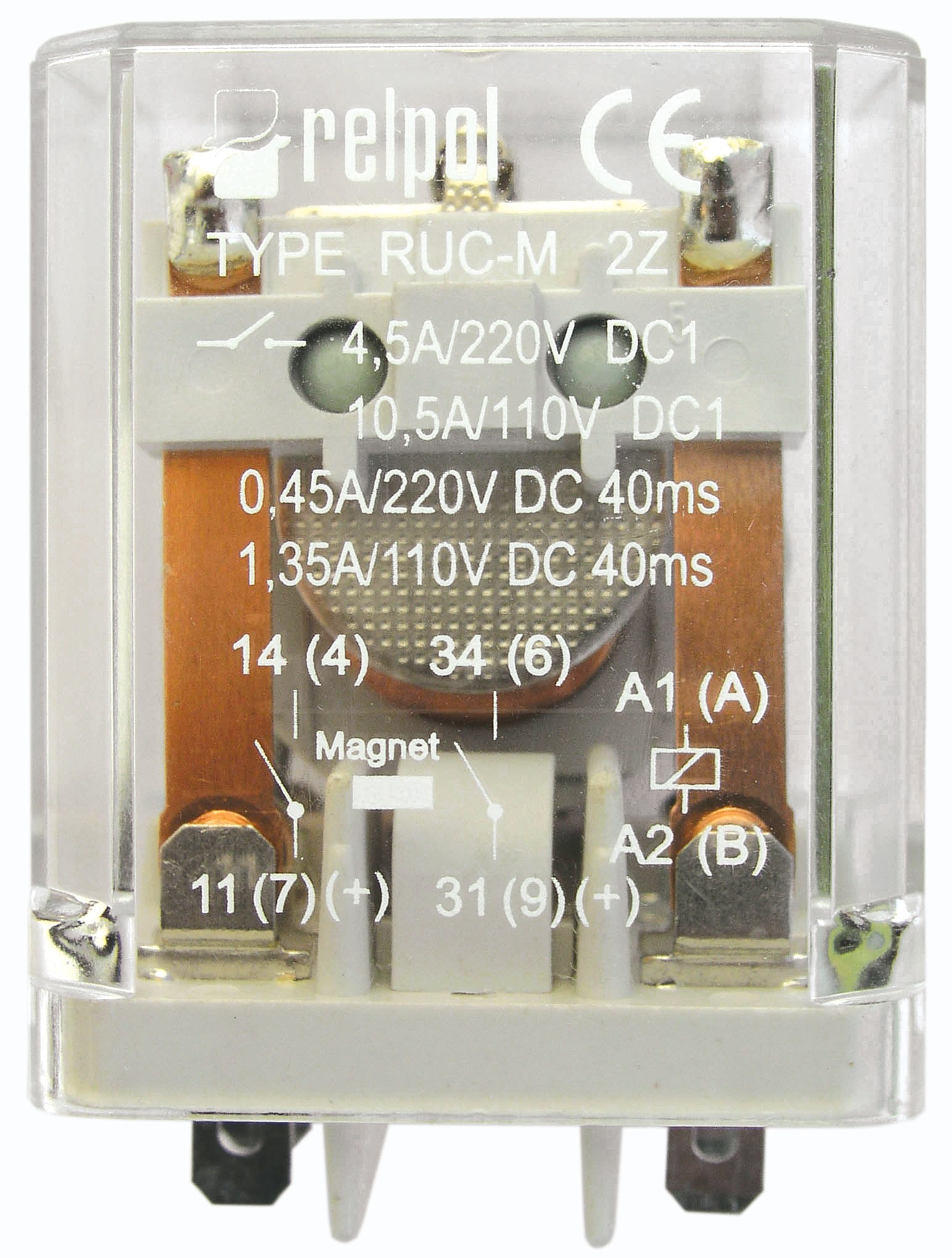

  • RUC-M--реле

Файлы

RUC-M технические характеристики RUC-M технические характеристики
RUC-M промышленные малогабаритные реле для нагрузок DC
Реле с постоянным магнитом, магнитное поле которого гасит электрическую дугу, возникающую между контактами реле; для больших нагрузок DC
Катушки AC и DC
Монтаж: в колодках; на рейке 35 мм в соотв. с EN 60715; на панели; для печатных плат
Исполненея: FASTON 187 (4,8 x 0,5 мм)
Контактный зазор: 3 мм (исполнение 2 NO); 6 мм (исполнение 1 NO)
Дополнительное оснащение: K - тест-кнопка; L - светодиод - индикатор
Применения: управление электромагнитами; системы отопления, охлаждения, вентиляции, кондиционирования; управление однофазными двигателями; устройства и машины для гастрономии; системы автоматики; фотоэлектрические системы.
Технические характеристики

Контактная информация
Количество и тип контактов
1Z (двойной разрыв), 2Z
Номинальное напряжение контактов
250 В постоянного тока; 250 В переменного тока
Номинальный ток нагрузки в категории
DC1 -  1Z: 16 A / 24 V DC; 14 A / 110 V DC; 12 A / 220 V DC
Номинальный ток нагрузки в категории
AC1 - 16 A / 250 V AC
Данные катушки
Номинальное напряжение
AC:  12 ... 240 В 50/60 Гц;  DC:  12 ... 220 В
Расход энергии
AC:  2,8 ВА;    DC:  1,7 Вт
Другие данные
Время переключения в категории
DC1 -  1Z:> 2 x 10⁵ 12 A, 220 V DC
Механическая прочность (циклы)
> 2 x 107
Температура окружающей среды - работа
-40 ... + 70 o C

Код Артикул Наименование Описание Заказать
349394 859296 RUC-M-1051-1026-W012 Реле для высоких токов постоянного тока, Катушка: 12В постоянного тока, макс. Ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349395 859297 RUC-M-1051-1026-W024 Реле для высоких токов постоянного тока, Катушка: 24В постоянного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349396 859298 RUC-M-1051-1026-W048 Реле для высоких токов постоянного тока, катушка: 48В постоянного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349397 859299 RUC-M-1051-1026-W110 Реле для высоких токов постоянного тока, Катушка: 110В постоянного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349398 859300 RUC-M-1051-1026-W220 Реле для высоких токов постоянного тока, Катушка: 220В постоянного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349388 859301 RUC-M-1051-26-5012 Реле для больших нагрузок постоянного тока (AC), катушка: 12В переменного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349389 859302 RUC-M-1051-26-5024 Реле для высоких нагрузок постоянного тока (переменного тока), катушка: 24В переменного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349390 859303 RUC-M-1051-26-5048 Реле для высоких нагрузок постоянного тока (AC), катушка: 48В переменного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349391 859304 RUC-M-1051-26-5115 Реле для высоких нагрузок постоянного тока (AC), катушка: 115В переменного тока, максимальный ток переключения 40A 20мс, номинальный ток 16 A / 250 V AC. Заказать
349392 859305 RUC-M-1051-26-5120 Реле для высоких нагрузок постоянного тока (AC), катушка: 120В переменного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349393 859306 RUC-M-1051-26-5230 Реле для больших нагрузок постоянного тока (AC), катушка: 230В переменного тока, максимальный ток переключения 40A 20мс, номинальный ток 16 A / 250 V AC. Заказать
349416 859307 RUC-M-1052-1026-W012 Реле для высоких токов постоянного тока, Катушка: 12В постоянного тока, макс. Ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349417 859308 RUC-M-1052-1026-W024 Реле для высоких токов постоянного тока, Катушка: 24В постоянного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349418 859309 RUC-M-1052-1026-W048 Реле для высоких токов постоянного тока, катушка: 48В постоянного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349419 859310 RUC-M-1052-1026-W110 Реле для высоких токов постоянного тока, Катушка: 110В постоянного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349420 859311 RUC-M-1052-1026-W220 Реле для высоких токов постоянного тока, Катушка: 220В постоянного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349410 859312 RUC-M-1052-26-5012 Реле для больших нагрузок постоянного тока (AC), катушка: 12В переменного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349411 859313 RUC-M-1052-26-5024 Реле для высоких нагрузок постоянного тока (переменного тока), катушка: 24В переменного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349412 859314 RUC-M-1052-26-5048 Реле для высоких нагрузок постоянного тока (AC), катушка: 48В переменного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349413 859315 RUC-M-1052-26-5115 Реле для высоких нагрузок постоянного тока (AC), катушка: 115В переменного тока, максимальный ток переключения 40A 20мс, номинальный ток 16 A / 250 V AC. Заказать
349414 859316 RUC-M-1052-26-5120 Реле для высоких нагрузок постоянного тока (AC), катушка: 120В переменного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349415 859317 RUC-M-1052-26-5230 Реле для больших нагрузок постоянного тока (AC), катушка: 230В переменного тока, максимальный ток переключения 40A 20мс, номинальный ток 16 A / 250 V AC. Заказать
349383 859318 RUC-M-1051-1025-W012 Реле для высоких токов постоянного тока, Катушка: 12В постоянного тока, макс. Ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349384 859319 RUC-M-1051-1025-W024 Реле для высоких токов постоянного тока, Катушка: 24В постоянного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349385 859320 RUC-M-1051-1025-W048 Реле для высоких токов постоянного тока, катушка: 48В постоянного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349386 859321 RUC-M-1051-1025-W110 Реле для высоких токов постоянного тока, Катушка: 110В постоянного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349387 859322 RUC-M-1051-1025-W220 Реле для высоких токов постоянного тока, Катушка: 220В постоянного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349377 859323 RUC-M-1051-25-5012 Реле для больших нагрузок постоянного тока (AC), катушка: 12В переменного тока, максимальный ток переключения 40А 20мс, номинальный ток 16A/250VAC. Размеры 36,1х38,6х52,5мм Заказать
349378 859324 RUC-M-1051-25-5024 Реле для высоких нагрузок постоянного тока (переменного тока), катушка: 24В переменного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Размеры 36,1х38,6х52,5мм Заказать
349379 859325 RUC-M-1051-25-5048 Реле для высоких нагрузок постоянного тока (AC), катушка: 48В переменного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Размеры 36,1х38,6х52,5мм Заказать
349380 859326 RUC-M-1051-25-5115 Реле для высоких нагрузок постоянного тока (AC), катушка: 115В переменного тока, максимальный ток переключения 40A 20мс, номинальный ток 16 A / 250 V AC. Размеры 36,1х38,6х52,5мм Заказать
349381 859327 RUC-M-1051-25-5120 Реле для высоких нагрузок постоянного тока (AC), катушка: 120В переменного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Размеры 36,1х38,6х52,5мм Заказать
349382 859328 RUC-M-1051-25-5230 Реле для высоких токов постоянного тока, катушка: 230В переменного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Размеры 36,1х38,6х52,5мм Заказать
349405 859329 RUC-M-1052-1025-W012 Реле для высоких токов постоянного тока, Катушка: 12В постоянного тока, макс. Ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349406 859330 RUC-M-1052-1025-W024 Реле для высоких токов постоянного тока, Катушка: 24В постоянного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349407 859331 RUC-M-1052-1025-W048 Реле для высоких токов постоянного тока, катушка: 48В постоянного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349408 859332 RUC-M-1052-1025-W110 Реле для высоких токов постоянного тока, Катушка: 110В постоянного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349409 859333 RUC-M-1052-1025-W220 Реле для высоких токов постоянного тока, Катушка: 220В постоянного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349399 859334 RUC-M-1052-25-5012 Реле для больших нагрузок постоянного тока (AC), катушка: 12В переменного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349400 859335 RUC-M-1052-25-5024 Реле для высоких нагрузок постоянного тока (переменного тока), катушка: 24В переменного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349401 859336 RUC-M-1052-25-5048 Реле для высоких нагрузок постоянного тока (AC), катушка: 48В переменного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349402 859337 RUC-M-1052-25-5115 Реле для высоких нагрузок постоянного тока (AC), катушка: 115В переменного тока, максимальный ток переключения 40A 20мс, номинальный ток 16 A / 250 V AC. Заказать
349403 859338 RUC-M-1052-25-5120 Реле для высоких нагрузок постоянного тока (AC), катушка: 120В переменного тока, максимальный ток переключения 40А 20мс, номинальный ток 16 A / 250 V AC. Заказать
349404 859339 RUC-M-1052-25-5230 Реле для больших нагрузок постоянного тока (AC), катушка: 230В переменного тока, максимальный ток переключения 40A 20мс, номинальный ток 16 A / 250 V AC. Заказать
;
