Главная > Производители > Relpol > Миниатюрные реле > RM84 - миниатюрные реле

RM84 - миниатюрные реле производства Relpol

Реле RM84
  • Реле RM84

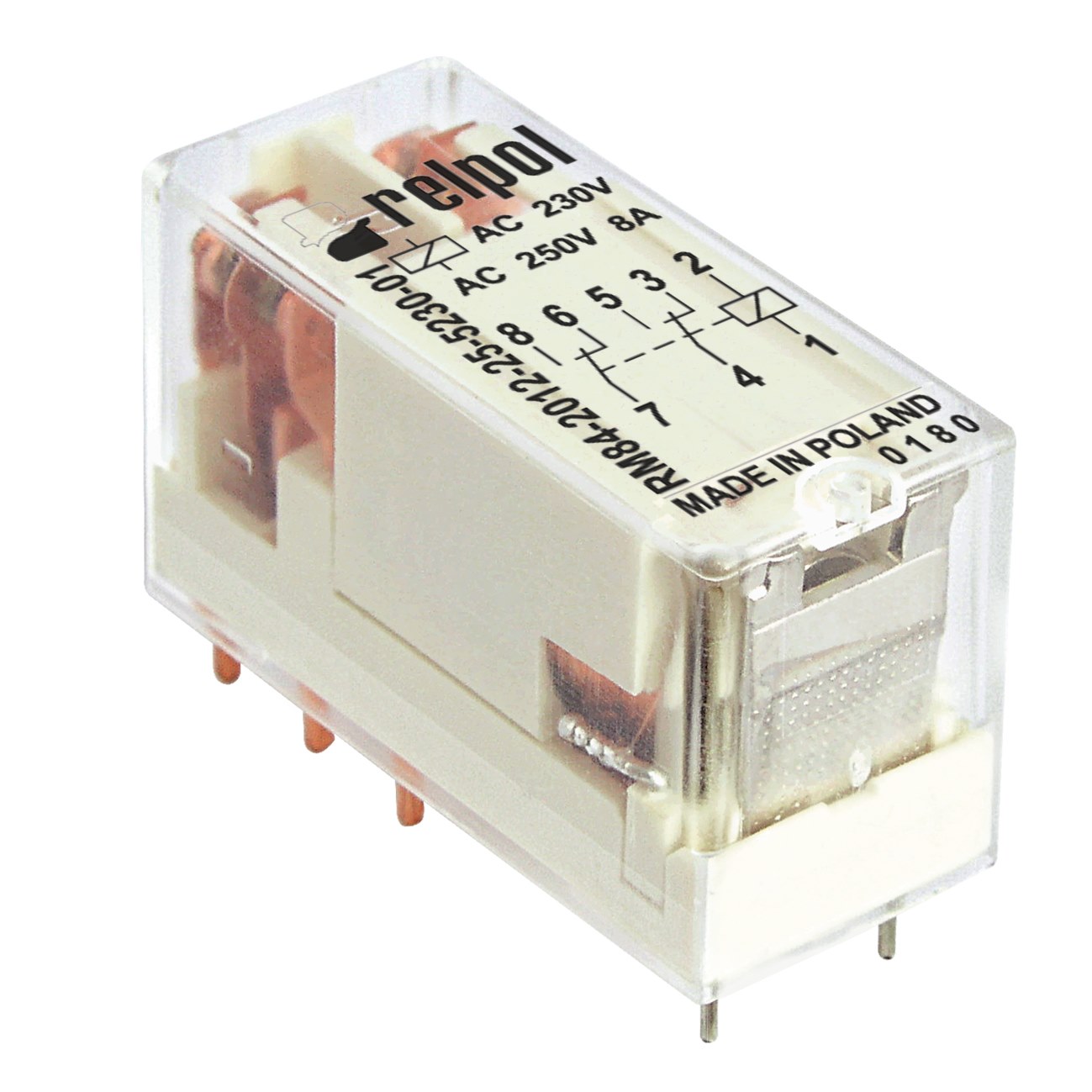

  • Реле RM84 в прозрачном корпусе

Файлы

RM84 технические характеристики RM84 технические характеристики
Миниатюрные реле RM84
• Контакты не содержат кадмия
• Высота 15,7 мм
• Напряжение пробоя 5000 V / изолирующий зазор 10 мм
• Для печатных плат и контактных колодок
• Аксессуары: колодки и модули
• Катушки AC и DC
• Доступные в специальных исполнениях: с прозрачным корпусом; с увеличенным напряжением пробоя контактного зазора
Примеры кодирования:
RM84-3012-25-5024 реле RM84, для монтажа на печатных платах и для колодок, два переключающие контакты,
материал контактов AgSnO2, напряжение катушки 24 V AC 50/60 Гц, в стандартным корпусе (непрозрачный, белый цвет) IP 40

RM84-2012-25-1012-01 реле RM84, для монтажа на печатных платах и для колодок, два переключающие контакты,
материал контактов AgNi, напряжение катушки 12 V DC, в прозрачным корпусе (специальное исполнение, без сертификатов) IP 40

RM84-2322-35-1024 (51) реле RM84, специальное исполнение с увеличенным контактным зазором, для монтажа на печатных платах и для колодок,
два замыкающие контакты, материал контактов AgNi/Au жесткое золочение, напряжение катушки 24 V DC, в стандартным корпусе (непрозрачный, белый цвет) IP 67
Технические характеристики

Контактная информация
Количество и тип контактов
2P, 2Z
Номинальное напряжение контактов
250 В переменного тока
Номинальный ток нагрузки в категории
AC1:  8 A / 250 V AC;   DC1 : 8 A / 24 V DC
Данные катушки
Номинальное напряжение
AC 50/60 Гц : 12 ... 240 В;  DC : 3 ... 110 В
Расход энергии
AC:
0,75 ВА;   DC:
Другие данные
Срок службы в категории AC1
> 10 5    8 A, 250 В переменного тока
Механическая прочность (циклы)
> 3 x 10 7
Температура окружающей среды - работа
AC:  -40 ... + 70 ° C;   DC:  -40 ... + 85 ° C

Код Артикул Наименование Описание Заказать
350063 600332 RM84-2012-35-1005 Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 2P - два переключающих контакта - выходы: 11 (7) -12 (6) -14 (8); 21 (4) -22 (3) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 5 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Заказать
350064 600333 RM84-2012-35-1006 Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 2P - два переключающих контакта - выходы: 11 (7) -12 (6) -14 (8); 21 (4) -22 (3) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 6 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Заказать
350065 600334 RM84-2012-35-1009 Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 2P - два переключающих контакта - выходы: 11 (7) -12 (6) -14 (8); 21 (4) -22 (3) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 9 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Заказать
350056 600335 RM84-2012-35-1012 Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 2P - два переключающих контакта - выходы: 11 (7) -12 (6) -14 (8); 21 (4) -22 (3) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 12 В постоянного тока. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Заказать
350057 600336 RM84-2012-35-1024 Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 2P - два переключающих контакта - выходы: 11 (7) -12 (6) -14 (8); 21 (4) -22 (3) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 24 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Заказать
350066 600337 RM84-2012-35-1048 Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 2P - два переключающих контакта - выходы: 11 (7) -12 (6) -14 (8); 21 (4) -22 (3) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 48 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Заказать
350067 600338 RM84-2012-35-1060 Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 2P - два переключающих контакта - выходы: 11 (7) -12 (6) -14 (8); 21 (4) -22 (3) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 60 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Заказать
350068 600339 RM84-2012-35-1110 Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 2P - два переключающих контакта - выходы: 11 (7) -12 (6) -14 (8); 21 (4) -22 (3) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 110 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Заказать
350062 600374 RM84-2012-35-1003 Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 2P - два переключающих контакта - выходы: 11 (7) -12 (6) -14 (8); 21 (4) -22 (3) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 3 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Заказать
350072 600463 RM84-2022-35-1005 Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 2Z - два контакта NO - выходы: 11 (7) -14 (8); 21 (4) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 5 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Заказать
350073 600464 RM84-2022-35-1006 Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 2Z - два контакта NO - выходы: 11 (7) -14 (8); 21 (4) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 6 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Заказать
350074 600465 RM84-2022-35-1009 Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 2Z - два контакта NO - выходы: 11 (7) -14 (8); 21 (4) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 9 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Заказать
350060 600466 RM84-2022-35-1012 Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 2Z - два контакта NO - выходы: 11 (7) -14 (8); 21 (4) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 12 В постоянного тока. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3 Заказать
350061 600468 RM84-2022-35-1024 Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 2Z - два контакта NO - выходы: 11 (7) -14 (8); 21 (4) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 24 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3 Заказать
350075 600469 RM84-2022-35-1048 Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 2Z - два контакта NO - выходы: 11 (7) -14 (8); 21 (4) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 48 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Заказать
350076 600470 RM84-2022-35-1060 Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 2Z - два контакта NO - выходы: 11 (7) -14 (8); 21 (4) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 60 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3 Заказать
350077 600471 RM84-2022-35-1110 Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 2Z - два контакта NO - выходы: 11 (7) -14 (8); 21 (4) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 110 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Заказать
350058 604615 RM84-2012-35-5024 Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 2P - два переключающих контакта - выходы: 11 (7) -12 (6) -14 (8); 21 (4) -22 (3) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 V. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 24 V AC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Заказать
350070 604618 RM84-2012-35-5110 Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 2P - два переключающих контакта - выходы: 11 (7) -12 (6) -14 (8); 21 (4) -22 (3) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 110 V AC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Заказать
350071 604620 RM84-2012-35-5120 Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 2P - два переключающих контакта - выходы: 11 (7) -12 (6) -14 (8); 21 (4) -22 (3) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - выходы: A1 (1) - A2 (2), напряжение питания Un - 120 V AC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Заказать
350059 604622 RM84-2012-35-5230 Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 2P - два переключающих контакта - выходы: 11 (7) -12 (6) -14 (8); 21 (4) -22 (3) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - выходы: A1 (1) - A2 (2), напряжение питания Un - 230 V AC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Заказать
350069 852385 RM84-2012-35-5012 Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 2P - два переключающих контакта - выходы: 11 (7) -12 (6) -14 (8); 21 (4) -22 (3) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - выходы: A1 (1) - A2 (2), напряжение питания Un - 12 В переменного тока. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Заказать
350080 859519 RM84-2012-25-5230-01 Электромагнитное реле, миниатюрный с прозрачным корпусом, для печатной платы и штепсельной розетки. Растр 5 мм. Высота 15,7 мм. Выход: 2P - два переключающих контакта - выходы: 11 (7) -12 (6) -14 (8); 21 (4) -22 (3) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - выходы: A1 (1) - A2 (2), напряжение питания Un - 230 V AC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 40. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Заказать
350078 859619 RM84-2012-25-1024-01 Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 2P - два переключающих контакта - выходы: 11 (7) -12 (6) -14 (8); 21 (4) -22 (3) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 24 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Заказать
350079 859621 RM84-2012-25-5024-01 Электромагнитное реле, миниатюрный с прозрачным корпусом, для печатной платы и штепсельной розетки. Растр 5 мм. Высота 15,7 мм. Выход: 2P - два переключающих контакта - выходы: 11 (7) -12 (6) -14 (8); 21 (4) -22 (3) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 V. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 24 V AC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 40. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Заказать
350081 860692 RM84-3012-25-1024-01 Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 2P - два переключающих контакта - выходы: 11 (7) -12 (6) -14 (8); 21 (4) -22 (3) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 24 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал контакта: AgSnO?. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Заказать
350082 860693 RM84-3012-25-5230-01 Электромагнитное реле, миниатюрный с прозрачным корпусом, для печатной платы и штепсельной розетки. Растр 5 мм. Высота 15,7 мм. Выход: 2P - два переключающих контакта - выходы: 11 (7) -12 (6) -14 (8); 21 (4) -22 (3) -24 (5); AC1 - 8 A / 250 В; DC1 - 8 A / 24 В. Вход / катушка - выходы: A1 (1) - A2 (2), напряжение питания Un - 230 V AC. Размеры: 29 x 12,7 x 15,7 мм. Материал контакта: AgSnO?. IP 40. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Заказать
;
