Контактная информация
|
|
|
Количество и тип контактов
|
1P, 1Z
|
|
Номинальное напряжение контактов
|
250 В переменного тока
|
|
Номинальный ток нагрузки в категории
|
AC1: 16 A / 250 В переменного тока; DC1: 16 A / 24 V DC
|
|
Данные катушки
|
|
|
Номинальное напряжение
|
AC 50/60 Гц: 12 ... 240 В; DC: 3 ... 110 В
|
|
Расход энергии
|
AC: 0,75 ВА; DC: 0,4 ... 0,48 Вт
|
|
Другие данные
|
|
|
Срок службы в категории AC1
|
> 0,7 x 10 5 16 A, 250 В переменного тока
|
|
Срок службы в категории AC1
|
> 10 4 20 A, 250 В переменного тока, 85 ° C (RM85-3021-25-1 ...)
|
|
Механическая прочность (циклы)
|
> 3 x 10 7
|
|
Температура окружающей среды - работа
|
AC: -40 ... + 70 ° C; DC: -40 ... + 85 ° C
|
| Код | Артикул | Наименование | Описание | Заказать |
|---|---|---|---|---|
| 350090 | 600017 | RM85-2011-35-1005 | Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 1P - один переключающий контакт - выходы: 11 (7) / 21 (4) -12 (6) / 22 (3) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 5 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Примечание: в реле есть гальванические соединения контактов 11 из 21, 12 из 22 и 14 из 24. | Заказать |
| 350091 | 600018 | RM85-2011-35-1006 | Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 1P - один переключающий контакт - выходы: 11 (7) / 21 (4) -12 (6) / 22 (3) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 A / 24 V. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 6 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Примечание: в реле есть гальванические соединения контактов 11 из 21, 12 из 22 и 14 из 24. | Заказать |
| 350092 | 600019 | RM85-2011-35-1009 | Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 1P - один переключающий контакт - выходы: 11 (7) / 21 (4) -12 (6) / 22 (3) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 9 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Примечание: в реле есть гальванические соединения контактов 11 из 21, 12 из 22 и 14 из 24. | Заказать |
| 350083 | 600020 | RM85-2011-35-1012 | Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 1P - один переключающий контакт - выходы: 11 (7) / 21 (4) -12 (6) / 22 (3) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 12 В постоянного тока. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. | Заказать |
| 350084 | 600021 | RM85-2011-35-1024 | Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 1P - один переключающий контакт - выходы: 11 (7) / 21 (4) -12 (6) / 22 (3) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 24 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Примечание: в реле есть гальванические соединения контактов 11 из 21, 12 из 22 и 14 из 24. | Заказать |
| 350093 | 600022 | RM85-2011-35-1048 | Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 1P - один переключающий контакт - выходы: 11 (7) / 21 (4) -12 (6) / 22 (3) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 48 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Примечание: в реле есть гальванические соединения контактов 11 из 21, 12 из 22 и 14 из 24. | Заказать |
| 350094 | 600023 | RM85-2011-35-1060 | Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 1P - один переключающий контакт - выходы: 11 (7) / 21 (4) -12 (6) / 22 (3) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 A / 24 V. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 60 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Примечание: в реле есть гальванические соединения контактов 11 из 21, 12 из 22 и 14 из 24. | Заказать |
| 350095 | 600024 | RM85-2011-35-1110 | Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 1P - один переключающий контакт - выходы: 11 (7) / 21 (4) -12 (6) / 22 (3) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 110 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Примечание: в реле есть гальванические соединения контактов 11 из 21, 12 из 22 и 14 из 24. | Заказать |
| 350099 | 600100 | RM85-2021-35-1005 | Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 1Z - один замыкающий контакт - выходы: 11 (7) / 21 (4) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 5 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Примечание: в реле есть гальванические соединения клемм 11 из 21 и 14 из 24. | Заказать |
| 350100 | 600101 | RM85-2021-35-1006 | Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 1Z - один замыкающий контакт - выходы: 11 (7) / 21 (4) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 A / 24 V. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 6 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Примечание: в реле есть гальванические соединения клемм 11 из 21 и 14 из 24. | Заказать |
| 350101 | 600102 | RM85-2021-35-1009 | Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 1Z - один замыкающий контакт - выходы: 11 (7) / 21 (4) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 9 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Примечание: в реле есть гальванические соединения клемм 11 из 21 и 14 из 24. | Заказать |
| 350087 | 600103 | RM85-2021-35-1012 | Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 1Z - один замыкающий контакт - выходы: 11 (7) / 21 (4) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 12 В постоянного тока. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. | Заказать |
| 350088 | 600104 | RM85-2021-35-1024 | Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 1Z - один замыкающий контакт - выходы: 11 (7) / 21 (4) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 24 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Примечание: в реле есть гальванические соединения клемм 11 из 21 и 14 из 24. | Заказать |
| 350102 | 600105 | RM85-2021-35-1048 | Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 1Z - один замыкающий контакт - выходы: 11 (7) / 21 (4) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 48 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Примечание: в реле есть гальванические соединения клемм 11 из 21 и 14 из 24. | Заказать |
| 350103 | 600106 | RM85-2021-35-1060 | Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 1Z - один замыкающий контакт - выходы: 11 (7) / 21 (4) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 A / 24 V. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 60 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Примечание: в реле есть гальванические соединения клемм 11 из 21 и 14 из 24. | Заказать |
| 350104 | 600107 | RM85-2021-35-1110 | Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 1Z - один замыкающий контакт - выходы: 11 (7) / 21 (4) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 110 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Примечание: в реле есть гальванические соединения клемм 11 из 21 и 14 из 24. | Заказать |
| 350085 | 604651 | RM85-2011-35-5024 | Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 1P - один переключающий контакт - выходы: 11 (7) / 21 (4) -12 (6) / 22 (3) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 24 V AC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Примечание: в реле есть гальванические соединения контактов 11 из 21, 12 из 22 и 14 из 24. | Заказать |
| 350107 | 604652 | RM85-2011-35-5048 | Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 1P - один переключающий контакт - выходы: 11 (7) / 21 (4) -12 (6) / 22 (3) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 48 V AC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Примечание: в реле есть гальванические соединения контактов 11 из 21, 12 из 22 и 14 из 24. | Заказать |
| 350097 | 604654 | RM85-2011-35-5110 | Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 1P - один переключающий контакт - выходы: 11 (7) / 21 (4) -12 (6) / 22 (3) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 A / 24 В. Вход / катушка - выходы: A1 (1) - A2 (2), напряжение питания Un - 110 V AC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Примечание: в реле есть гальванические соединения контактов 11 из 21, 12 из 22 и 14 из 24. | Заказать |
| 350098 | 604656 | RM85-2011-35-5120 | Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 1P - один переключающий контакт - выходы: 11 (7) / 21 (4) -12 (6) / 22 (3) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 120 V AC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Примечание: в реле есть гальванические соединения контактов 11 из 21, 12 из 22 и 14 из 24. | Заказать |
| 350086 | 604658 | RM85-2011-35-5230 | Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 1P - один переключающий контакт - выходы: 11 (7) / 21 (4) -12 (6) / 22 (3) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 230 V AC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Примечание: в реле есть гальванические соединения контактов 11 из 21, 12 из 22 и 14 из 24. | Заказать |
| 350089 | 803358 | RM85-2011-35-1003 | Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 1P - один переключающий контакт - выходы: 11 (7) / 21 (4) -12 (6) / 22 (3) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 А / 24 В. Входной / катушки - на клеммы A1 (1) - А2 (2), напряжение сети Un - 3 В постоянного тока. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Примечание: в реле есть гальванические соединения контактов 11 из 21, 12 из 22 и 14 из 24. | Заказать |
| 350096 | 852393 | RM85-2011-35-5012 | Электромагнитное реле, миниатюрное, для печатной платы и вставного гнезда. Растр 5 мм. Высота 15,7 мм. Выход: 1P - один переключающий контакт - выходы: 11 (7) / 21 (4) -12 (6) / 22 (3) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 A / 24 V. Вход / катушка - выходы: A1 (1) - A2 (2), напряжение питания Un - 12 В переменного тока. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 67. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Примечание: в реле есть гальванические соединения контактов 11 из 21, 12 из 22 и 14 из 24. | Заказать |

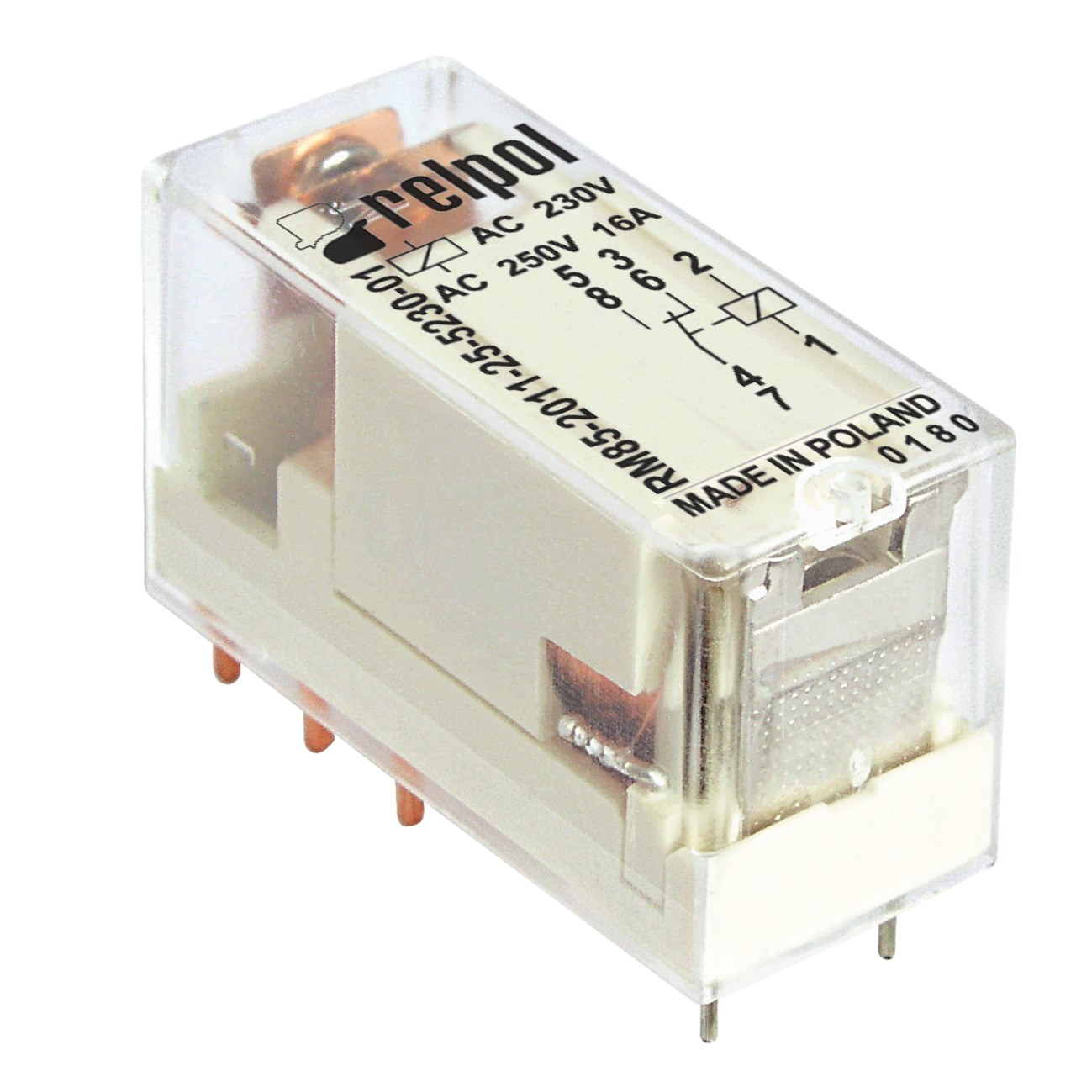

| 350105 | 859720 | RM85-2011-25-1024-01 | Электромагнитное реле, миниатюрный с прозрачным корпусом, для печатной платы и штепсельной розетки. Растр 5 мм. Высота 15,7 мм. Выход: 1P - один переключающий контакт - выходы: 11 (7) / 21 (4) -12 (6) / 22 (3) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 24 V DC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 40. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Примечание: в реле есть гальванические соединения контактов 11 из 21, 12 из 22 и 14 из 24. | Заказать |
| 350106 | 859721 | RM85-2011-25-5230-01 | Электромагнитное реле, миниатюрный с прозрачным корпусом, для печатной платы и штепсельной розетки. Растр 5 мм. Высота 15,7 мм. Выход: 1P - один переключающий контакт - выходы: 11 (7) / 21 (4) -12 (6) / 22 (3) -14 (8) / 24 (5); AC1 - 16 A / 250 В; DC1 - 16 A / 24 В. Вход / катушка - контакты: A1 (1) - A2 (2), напряжение питания Un - 230 V AC. Размеры: 29 x 12,7 x 15,7 мм. Материал для контактов: AgNi. IP 40. Опции для установки в розетку: EC50, GD50, PW80 - для печати; GZT80, GZM80, GZS80 - монтаж на 35 мм или крепление болтами к плате с помощью одного винта M3. Примечание: в реле есть гальванические соединения контактов 11 из 21, 12 из 22 и 14 из 24. | Заказать |
