Для розеток: GZT80, GZM80, GZS80, GZMB80, GZT92, GZM92, GZS92, Е. С. 32, GZT2, GZM2, GZMB2, GZT3, GZM3, GZT4, GZM4, GZMB4
Модули типа M... подключены параллельно к катушке реле.
Поляризация Р: -А1/+А2. Поляризация N: +А1/-А2.
|

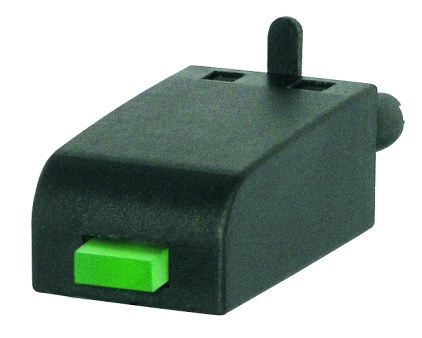

Модули типа М...
|
Напряжение
|
Тип модуля
|
|
МОДУЛЬ D диод (поляризация Р)
Ограничивает перенапряжения на катушках DC.
|
6/230 V DC
|
M21P
|
|
МОДУЛЬ D диод (поляризация N)
Ограничивает перенапряжения на катушках DC.
|
6/230 V DC
|
M21N
|
|
МОДУЛЬ LB светодиод + диод (поляризация Р)
Ограничивает перенапряжения на катушках DC. Сигнализирует напряжение на катушке.
|
6/24 V DC 24/60 V DC 110/230 V DC
|
M31R, M31G M32R, M32G M33R, M33G
|
|
МОДУЛЬ LB светодиод + диод (поляризация N)
Ограничивает перенапряжения на катушках DC. Сигнализирует напряжение на катушке.
|
6/24 V DC 24/60 V DC 110/230 V DC
|
M41R, M41G M42R, M42G M43R, M43G
|
|
МОДУЛЬ RC (с резистором и конденсатором)
Предохраняет перед электромагнитными импульсами ЕМС. Ограничивает перенапряжения.
|
6/24 VAC/DC 24/60 VAC/DC 110/240 VAC/DC
|
M51
M52
M53
|
|
МОДУЛЬ L светодиод
Сигнализирует напряжение на катушке.
|
6/24 VAC/DC 24/60 VAC/DC 110/240 VAC/DC
|
M61R, M61G M62R, M62G M63R, M63G
|
|
МОДУЛЬ LV светодиод и варистор
Ограничивает перенапряжения на катушках АС и DC. Сигнализирует напряжение на катушке.
|
6/24 VAC/DC 24/60 VAC/DC 110/240 VAC/DC
|
M91R, M91G M92R, M92G M93R, M93G
|
|
МОДУЛЬ V варистор
Ограничивает перенапряжения на катушках АС. Без сигнализации.
|
6/24 VAC 110/130 VAC 220/240 VAC
|
M71
M72
M73
|
