Distribloc 63А / Distribloc 125 А Распределительные колодки производства Schneider-Electric

Distribloc 63 A
Описание

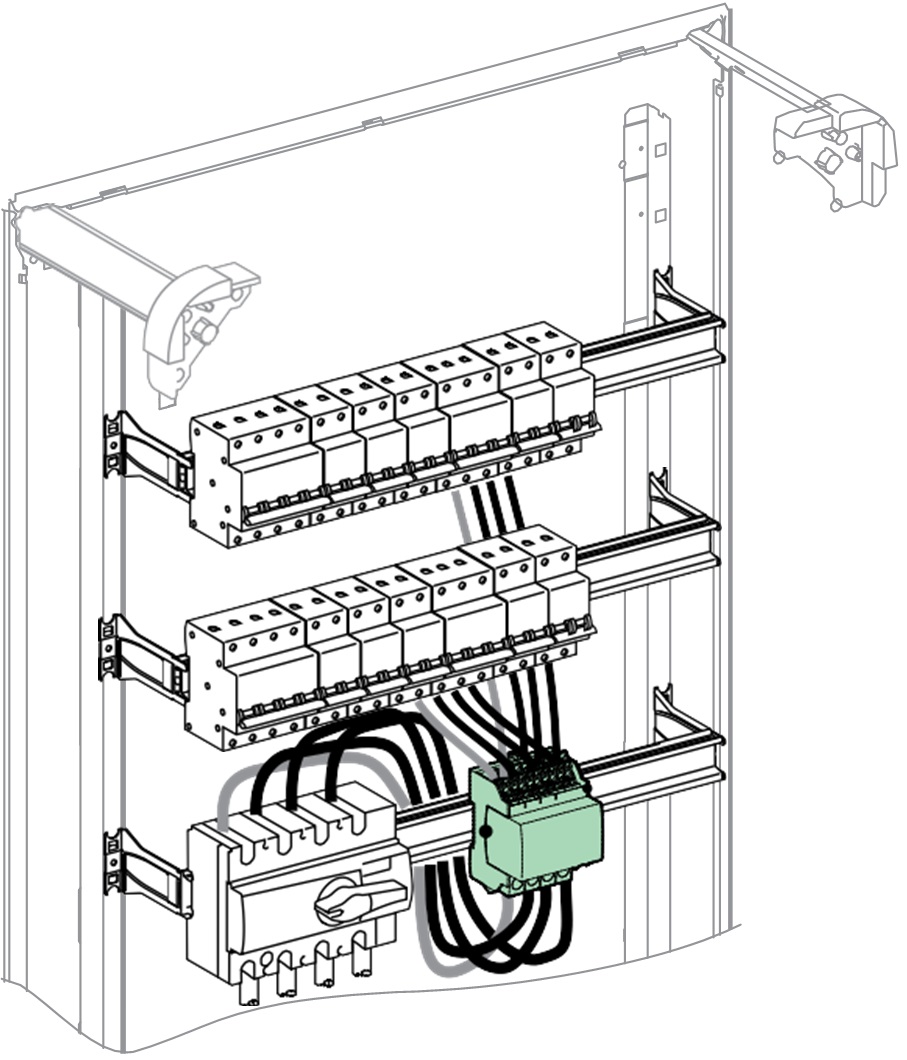

  • Distribloc 63 A представляет собой четырёхполюсную распределительную колодку, которую можно устанавливать на стандартную DIN-рейку.

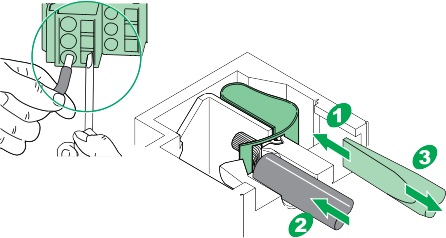

  • Отходящие цепи подключаются спереди через пружинные клеммы.
  • Сила нажатия кабельных зажимов не зависит от оператора и автоматически подстраивается к сечению проводника.
Преимущества
  • Быстрое подключение.
  • Упрощённое выравнивание фаз.
  • Удобство подключений при расширении или модернизации распределительного щита.
  • Дизайн передней стороны (наличие выступа 45 мм) обеспечивает полную интеграцию колодки в ряд модульных устройств.
 Распределительная колодка Distribloc 125 А
Описание
Распределительная колодка Distribloc 125 А представляет собой полностью изолированный четырёхполюсный модульный распределительный блок.
Присоединение реализуется через винтовые или пружинные клеммы.
Модульная крышка позволяет выполнять подключение питания сверху или снизу.
Преимущества
Быстрое подключение.
Упрощённое выравнивание фаз.
Удобство подключений при расширении или модернизации распределительного щита.
Дизайн передней стороны (наличие выступа 45 мм) обеспечивает полную интеграцию колодки в ряд модульных устройств.
Distribloc 63 A
Основные  характеристики
№ по каталогу
Подключение отходящих цепей сверху
04040
Подключение отходящих цепей снизу
04041
Согласно стандарту МЭК/EN 60947-7-1
Степень защиты
IP20
Номинальное напряжение изоляции (Ui)
500 В пер. тока
Рабочее напряжение (Ue)
440 В пер. тока
Номинальное импульсное напряжение (Uimp)
6 кВ
Стойкость к токам короткого замыкания
Вплоть до отключающей способности отходящих автоматических выключателей
Schneider Electric, даже в случае каскадного соединения
Эталонная температура
40 °C
Номинальный ток при 40 °C (In)
63 A
Рабочая частота
50/60 Гц
Количество модулей Ш = 9 мм
8

Distribloc 125 А
Основные  характеристики
№ по каталогу
На заказ
Distribloc 125 A
04045
Комплект из 4 гибких кабелей 125 A
04047
Согласно стандарту МЭК/EN 60947-7-1
Степень защиты
IPxxB
Номинальное напряжение изоляции (Ui)
750 В
Рабочее напряжение (Ue)
440 В пер. тока
Номинальное импульсное напряжение (Uimp)
8 кВ
Стойкость к токам короткого замыкания
Вплоть до отключающей способности отходящих автоматических выключателей
Schneider Electric, даже в случае каскадного соединения
Эталонная температура
40 °C
Номинальный ток при 40 °C (In)
125 A
Максимальный ток короткого замыкания (Ipk)
20 кА ударн.
Количество модулей Ш = 9 мм
12
Код Артикул Описание Заказать
209212 04040 Блоки быстрого распределения, 4Р, ввод сверху; 63А Заказать
209213 04041 Блоки быстрого распределения, 4Р, ввод снизу; 63А Заказать
209214 04045 Блоки быстрого распределения, 4Р, 125А Заказать
209217 04047 Комплект из 4 проводников для подсоединения распределительной колодки (блока) x 125 A Заказать
;
