Топологии производства Siemens

В сети PROFIBUS находят применение электрические, оптические и инфракрасные каналы связи. Допускается использование смешанных конфигураций, базирующихся на одновременном использовании различных типов каналов связи. Максимальная протяженность сети зависит от требуемой скорости передачи данных и вида используемых каналов связи.

Электрические сети

  • Электрические каналы связи выполняются экранированными витыми парами. Для передачи данных используется последовательный интерфейс RS 485 и дифференциальные сигналы напряжения, что обеспечивает более высокую помехозащищенность, чем при использовании униполярных сигналов тока или напряжения. Сетевые узлы подключаются через сетевые терминалы или сетевые соединители. К одному сегменту сети может подключаться до 32 станций. Общее количество станций в сети может быть до 127.
  • Сегменты сети соединяются через повторители RS 485.
  • Скорость передачи данных может выбираться из диапазона от 9.6 Кбит/с до 1.5 Мбит/с. В сети PROFIBUS-DP дополнительно могут использоваться скорости 3, 6 и 12 Мбит/с.
  • Максимальная длина сегмента сети зависит от используемой скорости передачи.
  • Сеть может иметь магистральную или древовидную топологию.
  • В зонах повышенной опасности используется протокол PROFIBUS-PA, соответствующий требованиям международного стандарта IEC 61158-2. Скорость передачи данных равна 31.25 Кбит/с.



Характеристики:

  • Высококачественный сетевой кабель.
  • Передача данных по RS 485 в соответствии с EIA.
  • Магистральная топология с подключением станций через сетевые терминалы и сетевые соединители.
  • Метод передачи данных IEC 61158-2 в зонах повышенной опасности.
  • Согласование DP (кодирование с использованием дифференциальных сигналов напряжения RS 485) и PA (кодирование с использованием сигналов силы тока) каналов связи с помощью соответствующей аппаратуры (модулей и соединителей DP/PA связи).
  • Концепция однородных способов монтажа и заземления.
  • Простота монтажа.





Пример электрической сети PROFIBUS



Оптические сети

Оптические каналы связи обладают целым рядом преимуществ по сравнению с электрическими каналами:

  • Нечувствительность к воздействию электромагнитных помех.
  • Широкий спектр возможных применений.
  • Гальваническая изоляция.
  • Возможность применения пластиковых, PCF и стеклянных оптоволоконных кабелей.



Универсальные оптические сети PROFIBUS:

  • Магистральная, кольцевая или звездообразная топология, базирующаяся на применении оптических модулей связи OLM.
  • Максимальное расстояние между двумя соседними оптическими модулями связи до 15км.
  • Скорость передачи данных от 9.6 до 12000 Кбит/с.



Оптические сети PROFIBUS-DP:

  • Магистральная топология.
  • Снижение затрат за счет использования компонентов со встроенным оптическим интерфейсом.
  • Подключение станций через оптические сетевые терминалы (OBT), оснащенные электрическим и оптическим интерфейсом.
  • Расстояние между двумя соседними станциями при использовании пластикового кабеля – до 50м; при использовании PCF кабеля – до 300м.

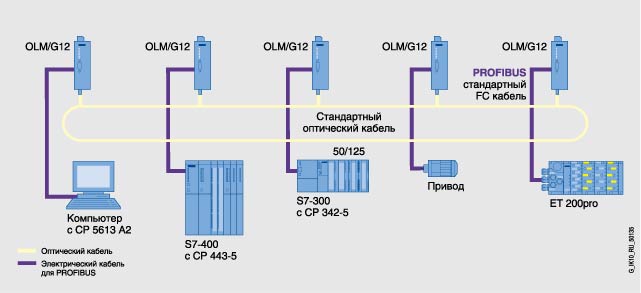

Пример оптической сети PROFIBUS



Смешанные конфигурации

Сеть PROFIBUS позволяет объединять до 127 станций. Для объединения этих станций могут использоваться смешанные конфигурации, объединяющие в своем составе различные типы каналов связи. Совместное использование различных типов каналов связи существенно расширяет возможные сферы применения PROFIBUS, позволяет максимально адаптировать сеть к требованиям конкретного применения.





Пример смешанной сети PROFIBUS



Безпроводные сети

Инфракрасные каналы используются для организации беспроводной связи и позволяют передавать данные на расстояние до 15м. Такие каналы являются наиболее эффективным решением для обмена данными с аппаратурой, расположенной на подвижных частях технологического оборудования. Скорость передачи данных может достигать 1.5Мбит/с.

Для передачи данных по инфракрасным каналам применяются модули ILM (Infrared Link Module – инфракрасный модуль связи).



Пример безпроводной сети PROFIBUS
