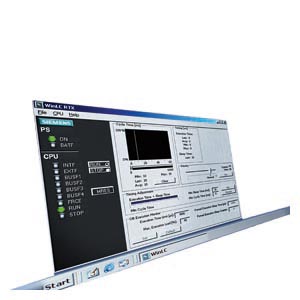

SIMATIC WinAC Software PLC производства Siemens

6ES7 671-0RC08-0YA0

Состояние продукта

Версия аппаратуры

-

Память

RAM

• встроенная (для программ)

4 Мбайт

• встроенная (для данных)

4 Мбайт

Загружаемая память

• встроенное RAM, не более

8 Мбайт

Программные блоки центрального процессора

Блоки данных (DB)

• количество, не более

65 535

Функциональные блоки (FB)

• количество, не более

65 536

Функции (FC)

• количество, не более

65 536

Организационные блоки (OB)

• циклические

1; OB 1

• прерываний по дате и времени

1; OB 10

• прерываний по задержке

1; OB 20

• прерываний сторожевого таймера

9; OB 30-38

• прерываний от процесса

1; OB 40

• связи с комплектом разработки ODK

3; OB 52-54

• прерываний DPV1

3; OB 55-57

• изохронного режима

2; OB 61-62

• запуска

2; OB 100, 102

• обработки асинхронных ошибок

7; OB 80, 82-85, 86, 88

• обработки синхронных ошибок

2; OB 121, 122

Глубина вложения блоков:

• на приоритетный класс

24

• дополнительно с OB обработки ошибок

24

Время выполнения

Логических операций

0.004 мкс; типовое значение

Математических операций с фиксированной точкой

0.003 мкс, типовое значение

Математических операций с плавающей точкой

0.004 мкс, типовое значение

На платформе

Pentium IV, 2.4 ГГц

Таймеры и счетчики

S7 счетчики:

• Количество

2 048

• Сохраняющих состояния при перебоях в питании

• по умолчанию

8

• Диапазон счета:

• настройка

Есть

• нижний предел

0

• верхний предел

999

IEC счетчики:

• по умолчанию

Есть

• тип

SFB

S7 таймеры:

• Количество

2 048

• Сохраняющих состояния при перебоях в питании

• настройка

Есть

• нижний предел

0

• верхний предел

2 047

• по умолчанию

0

• Диапазон выдержек времени:

• нижний предел

10 мс

• верхний предел

9 990 с

IEC таймеры:

• по умолчанию

Есть

• тип

SFB

Область памяти данных

Сохранение данных с использованием UPS

Все данные

Флаги:

• количество, не более

16 Кбайт

• сохраняющие состояния при перебоях в питании, настройка

MB 0 ... MB 16383

• сохраняющие состояния при перебоях в питании, по умолчанию

MB 0 ... MB 15

• Количество тактовых бит

8

Локальные данные:

• настройка, не более

32 Кбайт

• по умолчанию

16 Кбайт

• на приоритетный класс, не более

32 Кбайт

Адресное пространство

Адресное пространство ввода-вывода

• общее

16 Кбайт

• вывода

16 Кбайт

• из них в системе распределенного ввода-вывода

• интерфейс DP, входы

16 Кбайт

• интерфейс DP, выходы

16 Кбайт

• интерфейс PN, входы

16 Кбайт

• интерфейс PN, выходы

16 Кбайт

Область отображения процесса:

• для входов, настраиваемая

8 Кбайт

• для выходов, настраиваемая

8 Кбайт

• для входов, по умолчанию

512 байт

• для выходов, по умолчанию

512 байт

Область отображения подпроцессов:

• количество областей, не более

15

Количество дискретных каналов:

• ввода

128 000

• вывода

128 000

Количество аналоговых каналов:

• ввода

8 000

• вывода

8 000

Аппаратная конфигурация

Субмодули:

• количество субмодулей, не более

4

• из них для подключения к PROFIBUS, не более

4

• из них для подключения к industrial Ethernet, не более

1

Рекомендуемое количество FM и CP на систему:

• функциональных модулей (FM)

4; FM в системе распределенного ввода-вывода: FM 350-1/ 350-2, FM 351, FM 352, FM 353, FM 355 / 355-2

• коммуникационных процессоров (CP), для PtP связи

2; CP 340, CP 341 в системе распределенного ввода-вывода

• коммуникационных процессоров (CP), LAN

Через коммуникационные процессоры компьютера

Время

Часы:

• аппаратные часы реального времени

Есть

• защита от перебоев в питании и синхронизация

Есть

Счетчики моточасов:

• количество

8

Синхронизация времени:

• поддержка

Есть

• через коммуникационный процессор компьютера, ведомое устройство

Есть

• через Ethernet на основе NTP

Есть

Функции S7 сообщений

Количество станций, регистрирующих сообщения, не более

62

Процедура SCAN 

Нет

Диагностические сообщения процесса

Есть

Количество блоков Alarm-S, одновременно находящихся в активном состоянии, не более

20

Блоки Alarm 8

Есть

• количество экземпляров блоков alarm 8 коммуникационных блоков S7, не более

600

Инструментальные и управляющие сообщения

Нет

Функции тестирования и отладки

Состояния/ управление

• переменные состояний/ управления

Есть

Принудительная установка

• принудительная установка

Нет

Блок состояний

Есть

Пошаговое выполнение программы

Есть

Диагностический буфер:

• наличие

Есть

• количество записей, не более

3 200

• по умолчанию

120

Коммуникационные функции

PG/OP функции связи

Есть

Маршрутизация параметров настройки

Нет

Обмен глобальными данными

• поддержка

Нет

Базовые функции S7 связи

• поддержка

Нет

S7 функции связи:

• поддержка

Есть

• в режиме сервера

Есть

• в режиме клиента

Есть

• полезный объем данных на задание, не более

64 Кбайт

Web сервер

Есть

Открытый обмен данными через IE:

• TCP/IP

Есть

• количество соединений, не более

Зависит от интерфейса

• ISO-на-TCP  (RFC1006)

Нет

• UDP

Есть

• количество соединений, не более

Зависит от интерфейса

• объем данных, не более

1 472 байт

Количество соединений:

• общее

64

• для PG функций связи

• зарезервировано

1

• для OP функций связи

• зарезервировано

1

PROFINET CBA (при установленной коммуникационной нагрузке):

• Установленная коммуникационная нагрузка для центрального процессора

20 %

• Количество удаленных партнеров по связи

64

• Количество функций, ведущий/ ведомый

30

• Общее количество соединений ведущий/ ведомый

1 000

• Объем данных для всех входящих соединений ведущий/ ведомый, не более

6 800 байт

• Объем данных для всех исходящих соединений ведущий/ ведомый, не более

6 800 байт

• Количество внутренних соединений приборов и соединений через PROFIBUS

500

• Объем данных для внутренних соединений приборов и соединений через PROFIBUS, не более

4 000 байт

• Объем данных на соединение, не более

1 400 байт

• Удаленные соединения с асинхронным обменом данными:

• частота выборки: интервал выборки, не менее

500 мс

• количество входящих соединений

100

• количество исходящих соединений

100

• объем данных на входящие соединения, не более

2 000 байт

• объем данных на исходящие соединения, не более

2 000 байт

• объем данных на соединение, не более

1 400 байт

• Удаленные соединения с циклическим обменом данными:

• частота передачи: интервал передач, не менее

10 мс

• количество входящих соединений

200

• количество исходящих соединений

200

• объем данных на входящие соединения, не более

4 800 байт

• объем данных на исходящие соединения, не более

4 800 байт

• объем данных на соединение, не более

250 байт

• Асинхронный обмен HMI переменными через PROFINET:

• количество станций, регистрирующих HMI переменные (PN OPC/iMap)

3

• время обновления HMI переменных

500 мс

• количество HMI переменных

200

• объем данных для всех HMI переменных, не более

2 000 байт

• Функции PROFIBUS proxy:

• поддержка

Есть

• количество подключаемых PROFIBUS приборов

16

• объем данных на соединение, не более

240 байт; зависит от типа ведомого устройства

1-й интерфейс

Количество одновременно используемых коммуникационных процессоров, не более

1

Физический уровень

RS 485 / PROFIBUS

Изоляция

Есть

Функции:

• MPI

Нет

• ведущее DP устройство

Есть

• ведомое DP устройство

Нет

Ведущее DP устройство:

• количество соединений, не более

8

• службы:

• PG/OP функции связи

Есть

• роутинг

Есть

• обмен глобальными данными

Нет

• базовые функции S7 связи

Нет

• S7 функции связи

Есть

• "равноудаление"

Есть; только в сочетании с изохронным режимом

• изохронный режим

Есть

• SYNC/FREEZE

Есть

• активация/ деактивация ведомых DP устройств

Есть

• непосредственный обмен данными между ведомыми устройствами

Есть

• DPV0

Есть

• DPV1

Есть

• скорость обмена данными, не более

12 Мбит/с

• количество ведомых DP устройств, не более

64

• адресное пространство:

• для входов, не более

16 Кбайт

• для выходов, не более

16 Кбайт

• объем полезных данных на ведомое DP устройство:

• для входов, не более.

244 байт

• для выходов, не более

244 байт

2-й интерфейс

Количество одновременно используемых коммуникационных процессоров, не более

4

Физический уровень

RS 485 / PROFIBUS

Изоляция

Есть

Функции:

• MPI

Нет

• ведущее DP устройство

Есть

• ведомое DP устройство

Нет

Ведущее DP устройство:

• количество соединений, не более

50

• службы:

• PG/OP функции связи

Есть

• роутинг

Есть

• обмен глобальными данными

Нет

• базовые функции S7 связи

Нет

• S7 функции связи

Есть

• "равноудаление"

Есть; только в сочетании с изохронным режимом

• изохронный режим

Есть

• SYNC/FREEZE

Есть

• активация/ деактивация ведомых DP устройств

Есть

• непосредственный обмен данными между ведомыми DP устройствами

Есть

• DPV0

Есть

• DPV1

Есть

• скорость обмена данными, не более

12 Мбит/с

• количество ведомых DP устройств, не более

125

• адресное пространство:

• для входов, не более

16 Кбайт

• для выходов, не более

16 Кбайт

• объем полезных данных на ведомое DP устройство:

• для входов, не более

244 байт

• для выходов, не более

244 байт

3-й интерфейс

Тип интерфейса

PROFINET

Количество одновременно используемых коммуникационных процессоров, не более

1

Физический уровень

Ethernet

Изоляция

Есть

Автоматическое определение скорости обмена данными в сети

Есть; 10/100 Мбит/с

Функции:

• контроллер PROFINET IO

Есть

• прибор PROFINET IO

Нет

• PROFINET CBA

Есть

• открытый обмен данными через IE

Есть

• Web сервер

Нет

Контроллер PROFINET IO:

• службы:

• PG/OP функции связи

Есть

• роутинг

Есть; S7 роутинг

• S7 функции связи

Есть

• открытый обмен данными через IE

Есть

• скорость обмена данными, минимальная

100 Мбит/с

• скорость обмена данными, максимальная

100 Мбит/с

• количество приборов ввода-вывода, не более

128

• поддержка режима IRT

Нет

• поддержка приоритетного запуска приборов ввода-вывода:

Есть

• количество приборов с приоритетным запуском, не более

32

• активация/ деактивация приборов ввода-вывода

Есть

• количество приборов

8

• замена приборов ввода-вывода во время работы

Есть

• замена приборов без носителя данных

Есть

• время обновления данных

1 - 512 мс (минимальное значение зависит от общих настроек PROFINET I/O, количества приборов ввода-вывода и объема передаваемых данных)

• адресное пространство пользователя, не болнн

2 Кбайт

Связь с SIMATIC:

• PG/OP функции связи

Есть

• S7 роутинг

Есть

• S7 функции связи

Есть

• общее количество соединений, не более

16

Открытый обмен данными через IE:

Есть

• количество соединений, не более

32

4-й интерфейс

Тип интерфейса

PROFINET

Количество одновременно используемых коммуникационных процессоров

CP 1616 (аппаратура версии 8 выше), CP 1604 (аппаратура версии 7 выше), встроенный интерфейс PN  SIMATIC PC и S7-mEC

Физический уровень

Ethernet

Изоляция

Есть

Автоматическое определение скорости обмена данными в сети

Есть; 10/100 Мбит/с

Функции:

• контроллер PROFINET IO

Есть

• PROFINET CBA

Есть

• открытый обмен данными через IE

Есть

• Web сервер

Нет

Контроллер PROFINET IO:

• службы:

• PG/OP функции связи

Есть

• роутинг

Есть; S7 роутинг

• S7 функции связи

Есть

• открытый обмен данными через IE

Есть

• скорость обмена данными, минимальная

100 Мбит/с

• скорость обмена данными, максимальная

100 Мбит/с

• количество приборов ввода-вывода, не более

256

• количество приборов ввода-вывода с поддержкой режима IRT и опцией "high flexibility", не более

64

• из них в линии, не более

32

• поддержка режима IRT

Есть

• поддержка приоритетного запуска приборов ввода-вывода

Есть

• количество приборов с приоритетным запуском, не более

32

• активация/ деактивация приборов ввода-вывода

Есть

• количество одновременно активируемых/ деактивируемых приборов, не более

8

• замена приборов ввода-вывода во время работы

Есть

• замена приборов без носителя данных

Есть

• период следования тактовых импульсов

250 мкс, 500 мкс, 1 мс

• адресное пространство:

• для входов, не более

16 Кбайт

• для выходов, не более

16 Кбайт

• полезный объем данных на адресное пространство, не более

2 Кбайт

• передается за один цикл выполнения программы

256 байт

Связь с SIMATIC:

• PG/OP функции связи

Есть

• S7 роутинг

Есть

• S7 функции связи

Есть

• количество соединений, не более

32

Открытый обмен данными через Industrial Ethernet:

Есть

• количество соединений, не более

32

Изохронный режим

Изохронный режим

Есть; только в PROFIBUS

Количество ведущих DP устройств с поддержкой изохронного режима

2

Полезный объем данных на ведомое изохронное DP устройство, не более

128 байт

"Равноудаление"

Есть

Период следования тактовых импульсов, не менее

2.2 мс

Программирование CPU

Языки программирования:

• STEP 7

Есть

• LAD

Есть

• CSF

Есть

• STL

Есть

• SCL

Есть

• CFC

Есть

• GRAPH

Есть

• HiGraph®

Есть

Глубина вложения блоков

8

Парольная защита программы

Есть

Программные библиотеки:

• Easy Motion Control

Есть

Открытые интерфейсы разработки:

• CCX (Custom Code Extension)

Есть

• SMX (Shared Memory Extension)

Есть

• входы

4 Кбайт

• выходы

4 Кбайт

• CMI (Controller Management Interface)

Есть

Количество SFC, одновременно находящихся в активном состоянии:

• DPSYC_FR

20

• D_ACT_DP

20

• RD_REC

20

• WR_REC

20

• WR_PARM

20

• PARM_MOD

20

• WR_DPARM

20

• DPNRM_DG

20

• RDSYSST

20

Количество SFB, одновременно находящихся в активном состоянии:

• RD_REC

20

• WR_REC

20

Требования к аппаратуре

Требования к аппаратуре

Компьютер с операционной системой Windows, цветным монитором, клавиатурой, мышью 

Объем памяти на жестком диске, не менее

100 Мбайт

Оперативная память, не менее

1 Гбайт

Процессор:

• мультипроцессорные системы

Нет

• гипертрейдинг

Есть

Операционные системы

Операционная система:

• Windows NT 4.0

Нет

• Windows 2000

Нет

• Windows XP Professional SP2/ SP3

Есть

• Windows Embedded Standard 2009

Есть

• Windows 7 Ultimate/ Professional/ Enterprise

Есть

Габариты и масса

Масса

• масса

100 г; с упаковкой

Приложение

Функция

Драйвер последовательного интерфейса для WinAC

Обмен данными через последовательный интерфейс

Драйвер ввода-вывода для WinAC

Обеспечение доступа к системе локального ввода-вывода компьютера с поддержкой прерываний

WinAC SQL

Доступ к базам данных SQL

Драйвер WinAC TCP/IP

Обмен данными между WinAC и другими станциями через интерфейс Windows на основе транспортных протоколов TCP/IP, UDP или ISO-на-TCP

WinAC OPC клиент

Обеспечение доступа к данным OPC серверов

Отключение WinAC

Управляемое отключение программного контроллера WinAC и компьютера

WinAC File-I/O

Считывание и запись блоков данных в память компьютера в виде файлов

WinAC Command

Вызов последовательности команд из WinAC

WinAC Access-DB

Высокопроизводительный доступ к блокам данных, битам памяти и области отображения ввода-вывода

WinAC SMX Cover

Поддержка SMX функций, нпример, для Delphi или VB

WinAC CMI Wrapper

Простое программное функционирование WinAC
