Ключевые особенности
- Рамочные зажимы доступны для всех типоразмеров
- Подключение круглых и слоистых проводников
- Возможность контроля предохранителей
- Возможность встраивания держателей шин
- Адаптация к толщине шин 5 /10 мм без частей, которые могут быть потеряны или сломаны
- Адаптация подключения кабельного фидера сверху или снизу без вмешательства во внутренние токопроводящие части
- Оптимальная интеграция изделия в различные окружающие среды через уровни крышек и на шинных системах с основанием и без
- Защита от прикосновения к токоведущим частям при вводе с задней стороны
- Удаление предохранителей без прикосновения к ним с помощью специального механизма
- Все устройства могут быть опечатаны или замкнуты на замок
Краткий обзор компонентов и дополнительных принадлежностей
Возможные области применения
Разъединители с предохранителями 3NP1 могут использоваться для защиты и коммутации большого разнообразия электрических нагрузок:
- Комбинаций пускателей
- Для защиты преобразователей частоты и устройств плавного пуска при укомплектовании предохранителями SITOR
- В модулях компенсации реактивной мощности
- Кабельных фидеров
- Групповых предохранителей для небольших нагрузок
Устройства оптимизированы для работы во всех видах систем:
- Низковольтных щитах для распределения электроэнергии и MCCs (например, главных и вспомогательных распределительных устройствах)
- Системах распределения с уровнями покрытий 32 и 70 мм или 45 и 70 мм
- Механических разработках
- На железнодорожном транспорте
Устройства контроля предохранителей используются для обнаружения, индикации и сообщения о неисправностях:
- MFM – электромеханический контроль предохранителей для AC/DC сетей
- EFM 20 – электронный контроль предохранителей с линейным контролем для AC сетей
- EFM 25 – электронный контроль предохранителей с линейным контролем для DC сетей
Стандарты и сертификаты
Разъединители с предохранителями 3NP1 соответствуют:
- IEC 60947-1, EN 60947-1
- IEC 60947-3, EN 60947-3
Установка (Монтаж)

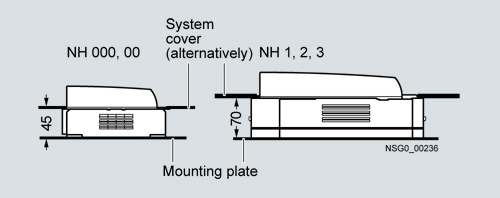

Монтаж на поверхности
Разъединители с предохранителями 3NP1 для установки на монтажной панели

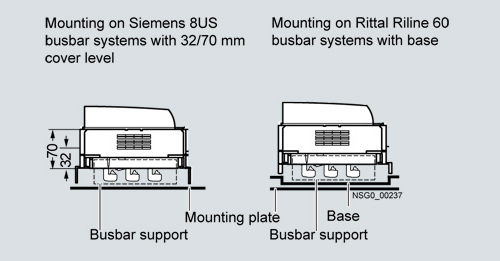

Установка на сборных шинах
Разъединители с предохранителями 3NP1 для установки на шинах
Преимущества в процессе проектирования и конфигурирования
- Небольшое количество вариантов оборудования благодаря простому преобразованию кабельного подключения сверху / снизу (заводская поставка с подключением кабеля фидера снизу).
- Только один вариант устройства для применения в промышленности и инфраструктуре благодаря защите от прикосновения как стандартной особенности.
- Унифицированные размеры для легкой конфигурации.
Преимущества в работе и обслуживании
- Дополнительные тыловые покрытия для кабельных подключений, гарантируют оптимальную защиту от прикосновения даже в распределительных щитах с двусторонним обслуживанием.
- Инновационное исполнение, обеспечивает наивысшую безопасность для оборудования и персонала.
- Удаление предохранителей с использованием инновационного механизма извлечения.
- Запирание на замок и опечатывание обеспечивают безопасную работу и предотвращают несанкционированный доступ к управлению оборудованием.
