- интеграция через аналоговый интерфейс или по PROFIBUS DP

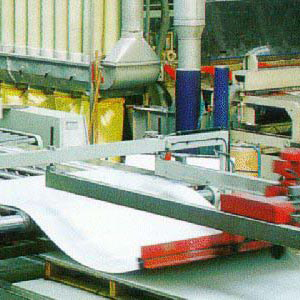

Экструзионные линии применяются для производства труб, профилей, листов и пленок из непрерывного пластического материала. Пластик непрерывно подается в форме гранулята на винт, который вращается в нагретом металлическом цилиндре.
В результате трения тепло, вместе с теплом от внешнего источника, расплавляет гранулят. Вращающийся винт гомогенизирует расплавленную массу, одновременно передает ее через оверстие сопла.
В сопле, масса формируется таким образом, что контур продукта to be extruded emerges from the outlet orifice. Продукт затем доводится до финальной формы при помощи калибровки и устройства охлаждения. Затем специальное устройство удаляет продукт из сопла.
Это решение подходит для изготовления труб, профилей и т д.
Возможности и характеристики | Extrusion 170 | Extrusion 370 |
|---|---|---|
Панель оператора | "Touch" панель TP 170 с 6-дюймовым цветным STN дисплеем и ProTool/Pro | "Multi" панель MP 370 с 12-дюймовым цветным TFT дисплеем и ProTool/Pro |
Количество операторских "screen"ов | приблизительно 40 | приблизительно 70 |
Количество "Power" Тэгов | приблизительно 500 | приблизительно 2000 |
Панель оператора совместимая с Extrusion 170/370 | Опция для легкого, доступного контроля за экструдером с 4 (Extrusion 170) или 6 (Extrusion 370) вращающимися "pulse" энкодерами (для master- и single-drive скорости) | |
Контроллер | SIMATIC S7-300 | |
Привод, контроль за приводом | 6 приводов, каждый с опцией "холодный перезапуск", мониторингом двигателя и синхронизацией | |
Уведомления и сообщения | приблизительно 1000 конфигураций | |
"Рецепты" | Сконфигурированные в классы "рецепты" для машин и процессов | |
Запись "рецептов" | CF card | PCMCIA, CF card |
LAN drive via Ethernet | ||
Количество рецептов2) | 2 сконфигурированных из максимальных 100 | 2 сконфигурированных из максимальных 500 |
Температурные контроллеры | 1-16, стандартно 8 | 1-64, стандартно 16 |
аналоговые входы для температурного контроля | 1-16, стандартно 8 | 1-64, стандартно 16 |
Дополнительные аналоговые входы5) | 1-15 | 1-30 |
Аналоговые выходы(drive setpoints) 6) | 1-3 | 1-6 |
Цифровые входы 5) | 0-16 | 0-32 |
Цифровые выходы 7) | 1-32/0.5 A | 1-128/0.5 A |
PID контроллер (сконфигурированный) | 2 (e.g. для контроля давления, etc.) | |
Графики для температуры | Графический дисплей, 8 актуальных значений (время обновления: 30 s) | |
Графики для привода | Графический дисплей, 6 актуальных значений (время обновления: 2 s) | |
1) Распределенная конфигурация через PROFIBUS DP
2) "Рецепты" с различной структурой, можно определять вид и количество переменных в рецепте.
3) Максимальное количество вариантов в рецепте может быть записано
4) Максимально количество записей вариантов рецептов
5) Зависимость конфигурации от привода (актуальная скорость, актуальный момент)
6) Заквисит от количества проектируемых приводов
7) Зависимость конфигурации от температурных зон (зоны нагрева и\или охлаждения)
Возможности и характеристики (продолжение) | Extrusion 170 | Extrusion 370 |
|---|---|---|
Архив для сообщений | не подддерживается | сконфигурировано для 500 |
Архив для актуальных температурных значений | не поддерживается | "Длинно-температурная" архивация актуальных значений каждые 30 сек. для проверки качества изделия и диагностики процессов |
Количество записей актуальных значений температуры в архиве | не поддерживается | сконфигурировано для 80,000 записей |
Способ архивации | CF card | PCMCIA, CF card |
| LAN drive via Ethernet | |
Формат данных архивации | CSV (and interfacing with a ODCB database) | |
Взаимодействие дополнительных экструдерных устройств | IGS система от Inoex для дозации Насосы от Maag | |
Требования к памяти |
|
|
| приблизительно 800 Kбит | приблизительно 2.4 MB |
| приблизительно 64 Kбит | |
Позиции заказа и входы\выходы стандартной конфигурации "экструдерного" пакета с 16 температурными зонами (нагрев и охлаждение) и приводами.
Позиция заказа | Количество | Зазказной номер | Описание |
|---|---|---|---|
Дисплей MP 370 12 дюймовый "Touch" | 1 | 6AV6 545-0DA10-0AX0 | "Multi" панель MP 370 |
CPU 315-2DP (новая версия) | 1 | 6ES7 315-2AG10-0AB0 | CPU 315-2DP с 128 Kбит |
Карта MMC 2 MB – for CPU | 1 | 6ES7 953-8LL11-0AA0 | MMC 2 MB (Микро карта памяти) |
Цифровые входы | 1 | 6ES7 321-1BL00-0AA0 | Цифрофые входы 32 DI |
Цифровые выходы | 1 | 6ES7 322-1BL00-0AA0 | Цифровые выходы 32 DO/0.5 A |
Аналоговые входы | 1 | 6ES7 331-7KF02-0AB0 | Аналоговые входы 8 AI |
Аналоговые входы | 2 | 6ES7 331-7KB02-0AB0 | Аналоговые входы 2 AI |
Аналоговые выходы | 1 | 6ES7 332-5HD01-0AB0 | Аналоговые выходы 4 AO |
Аналоговые выходы | 1 | 6ES7 332-5HB01-0AB0 | Аналоговые выходы 2 AO |
Аналоговоые входы для температуры | 2 | 6ES7 331-7SF00-0AB0 | Аналоговые входы, температурные 8 AI |
Expansion IM 365 | 1 | 6ES7 365-0BA01-0AA0 | IM 365 для соединения CR + ER |
Extrusion ПО | 1 | Для заказа через Сименс, (Intranet-order MC PM 5) | Приложение и операторские "Screen"ы |
не включено: механические части, подвод питания, кабель, фронтальные соединители | |||
результат конфигурации входов\выходов | Суммарное количество каналов |
|---|---|
цифровые входы | 32 |
цифровые выходы | 32 |
аналоговые входы(не включая температурные входы) | 12 |
аналоговые входы для температуры | 16 |
аналоговые выходы | 6 |
Решение было задумано, как открытый стандарт. Пользователь может использовать основные функции стандартного ПО, а также легко расширять и адаптировать его в зависимости от конфигурации оборудования.
При таком подходе, появляется возможность значительно уменьшить количество оборудования, к тому же базовые типовые функции уже интегрированы.
Соответствующее ПО создается из стандарного "STEP 7 конфигурирование программных пакетов" (контроль/автоматизация) и "ProTool/Pro" (визуализация).
В зависимости от требований, панели оператора и контроллеры семейства SIMATIC, также могу быть использованы, при соответствующей адаптации.
Интегрированное решение в части "operator communication system" и "controller" может быть оптимальным образом дополнено технологией перемещения от Сименс.
В Стандартном приложении для экструзии используются аналоговые входы\выходы . В случае необходимости, аналоговый интерфейс может быть заменен на PROFIBUS DP.
Опционально, также предлагается вспомогательная "экструзионная" панель оператора для быстрого, интуитивного управления экструдером.
Опция: дополнительная панель оператора для экструдера
Стандартное приложение сконфигурировано с "ProTool/Pro operator graphics" и"STEP 7". После того, как аппаратная часть сконфигурирвана и загружено ПО, система готова к запуску.
Концепция и соответствующая документация позволяют произвести адаптацию другой конфигурации, а также произвести расширение стандарного приложения.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 62244 | 6ES7321-1BL00-0AA0 | simatic s7-300, sm 321, модуль ввода дискретных сигналов: оптоэлектронное разделение внешних и внутренних цепей, 32 входа =24в (1 x 32 входа). 40-полюсный фронтальный соединитель заказывается отдельно | 0.295 | Заказать |
| 110709 | 6ES7322-1BL00-0AA0 | simatic s7-300, sm 322, модуль вывода дискретных сигналов: гальваническое разделение внешних и внутренних цепей, 32 выхода =24в/0.5a, сумм.кврный выходной ток 8а. 40-полюсный фронтальный соединитель заказывается отдельно | 0.308 | Заказать |
| 110723 | 6ES7331-7KB02-0AB0 | simatic s7-300, sm 331, модуль ввода аналоговых сигналов: гальваническое разделение внешних и внутренних цепей, 2 входа i/ u/ r/ термоэлементы, 9/ 12/ 14 бит, прерывания, диагностика. 20-полюсный фронтальный соединитель заказывается отдельно | 0.245 | Заказать |
| 62262 | 6ES7331-7KF02-0AB0 | simatic s7-300, sm 331, модуль ввода аналоговых сигналов: гальваническое разделение внешних и внутренних цепей, 8 входов u/ i/ термоэлементы, 9/ 12/ 14 бит, прерывания, диагностика. 20-полюсный фронтальный соединитель заказывается отдельно | 0.288 | Заказать |
| 62266 | 6ES7331-7SF00-0AB0 | simatic s7-300, sm 331, ex-модуль ввода аналоговых сигналов: гальваническое разделение внешних и внутренних цепей, 8 входов для подключения термопар/ 4 входа для pt100, диагностика, ptb тест. 20-полюсный фронтальный соединитель заказывается отдельно | 0.294 | Заказать |
| 62269 | 6ES7332-5HB01-0AB0 | simatic s7-300, sm 332, модуль вывода аналоговых сигналов: гальваническое разделение внешних и внутренних цепей, 2 выхода u/ i; 11/12 бит. 20-полюсный фронтальный соединитель заказывается отдельно | 0.244 | Заказать |
| 110727 | 6ES7332-5HD01-0AB0 | simatic s7-300, sm 332, модуль вывода аналоговых сигналов: гальваническое разделение внешних и внутренних цепей, 4 входа u/ i; 11/12 бит, диагностика. 20-полюсный фронтальный соединитель заказывается отдельно | 0.251 | Заказать |
| 110747 | 6ES7365-0BA01-0AA0 | simatic s7-300, im 365: интерфейсный модуль для соединения базового блока с 1 стойкой расширения, без поддержки k-шины. комплект поставки: 2 модуля im 365 и соединительный кабель длиной 1m | 0.62 | Заказать |
