Преобразователи SINAMICS G130



SINAMICS G130 - это преобразователь AC/AC, который может быть  соединён с другими компонентами системы и установлен в требуемый шкаф управления или непосредственно на машину.

Преобразователи SINAMICS G130 доступны со следующими напряжениями питания и мощностями:

Напряжение питания

Мощность

от 380 В до 480 В

от 315 кВт до 560 кВт

от 660 В до 690 В

от 315 кВт до 800 кВт


 Предоставляется широкий спектр дополнительных компонентов для любых применений. Настройка и наладка значительно упрощены предопределёнными интерфейсами.

Точность векторного бездатчикого управления достаточна для большинства применений, делая установку дополнительных энкодеров определения скорости вращения зачастую избыточным.

При этом  SINAMICS G130 имеет опцию для подключения энкодера, если это необходимо по производственным причинам.

Взаимодействие между блоком управления, силовым блоком и прочими активными элементами SINAMICS происходит через DRIVE-CliQ - внутренний интерфейс привода. Для соединения по DRIVE-CLiQ поставляются готовые кабели различной длины, обеспечивая быструю сборку системы.

В стандартный комплект также входят PROFIBUS интерфейс и клеммный блок с аналоговыми и цифровыми входами/выходами для подключения сигналов заказчика.

Регулируемые приводы имеют преимущества при применении, где имеет место движение, конвеер, насос или компрессор для жидкостей и газов. Имееются в виду такие применения как:

• Насосы и вентиляторы

• Компрессоры

• Экструдеры и мешалки

• Станы

  • Особенно тихийи компактный преобразователь благодаряя технологии IGBT силовых проводников и инновационной системе охлаждения
  • Увеличение доступности благодаря тому, что отдельные модули и силовые компонеты могут быть заменены легко и быстро. Контсрукция заменяемых компонент основана  на принципе легкой и быстрой замены. Кроме этого программа "SparesOnWeb" Internet позволяет легко просматривать запасные части, кторые доступны для заказа.
  • Может быть легко встроен в автоматизированные решения благодаря стандартному интерфейсу и различным аналоговым и цифровым интерфейсам.
  • Легкая пусконаладка и параметризация при использовании интерактивного меню на удобного для использования операторской панеле  AOP30 Advanced Operator Panel  с графическим  LCD и текстовым дисплеем , или с PC используя  STARTER пусконаладочный инструмент (→ Инструменты и конфигурация)
  • Предустановочные функции делают возмодным подогнать преобразователь под индивидуальные требования.
  • Все компоненты от отдельных частей до готового к подключению шкафа подвергаются тщательному испытанию на протяжении всего процесса производства. Это гарантирует высокий уровень функциональной надежности  в течении монтажа, пусконаладки и эксплуатации.

Электрические данные

Диапазоны напряжения сети и мощности

  • 380 ... 480 V 3 AC, ±10 % (-15 % < 1 min) 110 ... 560 kW
  • 500 ... 600 V 3 AC, ±10 % (-15 % < 1 min) 110 ... 560 kW
  • 660 ... 690 V 3 AC, ±10 % (-15 % < 1 min) 75 ... 800 kW

Системы питания

TN/TT питание сети или изолированная схема подключения (IT питание сети)

Частота сети

47 ... 63 Hz

Частота на выходе

0 ... 300 Hz

Коэффициент мощности



    • Основной режим

> 0.98

    • Суммарный

0.93 ... 0.96

Частота преобразователя

> 98 %

Метод управления

Векторное с или без датчика или V/f управление

Фиксированные скорости

15 фиксированных скоростей плюс 1 минимальная скорость, задаваемые (iустановки неиспраностей, 3 фиксированные уставки плюс 1 минимальная скорость выбираются через клеммную панель/PROFIBUS)

Пропускаемые значения скоростей

4, программируемые

Разрешение уставок

0.001 rpm цифра

12 бит аналог

Операции торможения

С помощью дополнительных модулей торможения и тормозных резистров.

Механические даные

Степень защиты

IP00 или IP20 в зависимости от типа

Класс защиты

в соответствии с  EN 61800-5-1

Способ охлаждения

Принудительное воздушное охлаждение AF в соотвтетствии EN 60146

Уровен звукового давления LpA (1 m)

≤ 73 dB при 50 Гц частоты сети

Защита от шока

BGV A3

Соответствие стандартам

Стандарты

EN 61800-5-1

EN 60146‑1, EN 61800‑2, EN 61800‑3, EN 60204‑1, EN 60529 1)

CE маркировка

В соответствии с EMC директива No. 2004/108/EC и низковольтная директива No. 2006/95/EC

EMC соответствие

Преобразователь SINAMICS G130  не предназначен для прямого подключения в общественную сеть.  ("Первая среда"). Соответствие EMC удовлетворяет стандарт продукта EMC для частотно регулируемых приводов  EN 61800-3, "втораяя среда" (промышленные сети).Оборудование может вызвать электромагнитные помехи, если оно подключено к общей сети. Если приняты дополнительные меры, оно так же может работать в "первой среде"

Разрешения

cULus (ДокументNo. E192450)







Хранение

Транспортировка

Работа

Условия окружающей среды

Температура окружающей среды

-25 ... +55 °C

‑25 ... +70 °C

от -40 °C  в теченииf 24 часов

0 ...  +40 °C

до+50 °C see derating data

Относительная влажность 1)
(без конденсации)

5 ... 95 %

5 ... 95 %
at 40 °C

5 ... 95 %



В соответствии 1K4 to EN 60721-3-1

В соответсвии 2K3 to EN 60721-3-2

В соответсвии 3K3 to EN 60721-3-3

Окужающая среда/вредные химические субстанции 1)

Class 1C2 to EN 60721-3-1

Class 2C2 to EN 60721-3-2

Class 3C2 to EN 60721-3-3

Органическое/биологическое влияние 1)

Class 1B1 to EN 60721-3-1

Class 2B1 to EN 60721-3-2

Class 3B1 to EN 60721-3-3

Высота установки

до 2000 м над уронем моря без понижения номинала, > 2000 м с понижением номинала

Сопротивление деформации

Вибрационная нагрузка 1)

    • Отклонение

1.5 мм при 5 ... 9 Гц

3.1 мм при 5 ... 9 Гц

0.075 мм при 10 ... 58 Гц

    • Разбег

5 m/s2 при > 9 ... 200 Гц

10 m/s2 при> 9 ... 200 Гц

10 m/s2 при> 58 ... 200 Гц



В соответствии 1M2 to EN 60721-3-1

В соответствии 2M2 to EN 60721-3-2

Динамическая нагрузка1)

    • Разбег

40 m/s2 при 22 ms

100 m/s2 при 11 ms

100 m/s2 при11 ms



В соответствии 1M2 to EN 60721-3-1

В соответствии 2M2 to EN 60721-3-2

В соответствии 3M4 to EN 60721-3-3


Отклонение от определенных классов выделяется поджеркиванием

1) Указанные стандарты EN применены по европейской версии международных стандартов IEC с аналогичными кодами.



Данные по снижению характеристик

Компенсация снижения характеристик тока как функция  высоты установки/ температуры окружающей среды

Если блоки шасси SINAMICS G130  работают на высоте установки  > 2000 м  над уровнем моря, факторы, касающиеся  уменьшения максимально возможного выходного тока, должны быть приняты во внимание. Они отражены ы нижеследующей таблице. Должно быть обеспечено соответствие воздушного потока значению, указанному в таблице. Данные значения уже включают разрешенную коррекцию для высоты установки и температуры окружающей среды.



Высота установки над уровнем моря

м

Снижение тока при температуре окружающей среды



20 °C

25 °C

30 °C

35 °C

40 °C

45 °C

50 °C

0-2000

100 %

100 %

100 %

100 %

100 %

95.0 %

87.0 %

2001-2500

100 %

100 %

100 %

100 %

96.3 %

91.4 %

83.7 %

2501-3000

100 %

100 %

100 %

96.2 %

92.5 %

87.9 %

80.5 %

3001-3500

100 %

100 %

96.7 %

92.3 %

88.8 %

84.3 %

77.3 %

3501-4000

100 %

97.8 %

92.7 %

88.4 %

85.0 %

80.8 %

74.0 %


Снижение тока, как функция температуры окружающей среды (температура входящего воздуха) и высоты установки



Снижение характеристик напряжения как функции высоты установки

В дополнение к сснижению характеристик тока , снижение напряжения должно быть рассмотрено в соответствии с нижеследующей таблицей  по высоте установки 2000 m над уровнем моря



Высота инсталяции над уровнем моря

Снижение характеристи для номинального входного напряжения

м

380 В

400 В

420 В

440 В

460 В

480 В

500 В

525 В

550 В

575 В

600 В

660 В

690 В

0-2000

100 %

100 %

100 %

100 %

100 %

100 %

100 %

100 %

100 %

100 %

100 %

100 %

100 %

2001-2250

100 %

100 %

100 %

100 %

100 %

96 %

100 %

100 %

100 %

100 %

100 %

100 %

96 %

2251-2500

100 %

100 %

100 %

100 %

98 %

94 %

100 %

100 %

100 %

100 %

100 %

98 %

94 %

2501-2750

100 %

100 %

100 %

98 %

94 %

90 %

100 %

100 %

100 %

100 %

100 %

95 %

90 %

2751-3000

100 %

100 %

100 %

95 %

91 %

88 %

100 %

100 %

100 %

100 %

100 %

92 %

88 %

3001-3250

100 %

100 %

97 %

93 %

89 %

85 %

100 %

100 %

100 %

100 %

98 %

89 %

85 %

3251-3500

100 %

98 %

93 %

89 %

85 %

82 %

100 %

100 %

100 %

98 %

95 %

85 %

82 %

3501-3750

100 %

95 %

91 %

87 %

83 %

79 %

100 %

100 %

98 %

95 %

91 %

3751-4000

96 %

92 %

87 %

83 %

80 %

76 %

100 %

100 %

95 %

91 %

87 %


Снижение напряжения как функция высоты установки



Снижение допустимого тока  в зависимости от частоты пульсации

Для снижения шума двигателя  и для увеличения выходной частоты, частота пульсации может быть увеличена по сравнению с заводскими уставками. При увеличении частоты пульсации фактор снижения характеристик должен быть учтен. Этот фактор должен соответсвовать току , указанному в технической документациях.

Заказной No.
6SL3310-…

Мощность
[кВт]

Выходной ток при 2 кГц [A]

Фактор понижения мощности при 4 кГц

380 ... 480 В 3 AC

1GE32-1AA0

110

210

82 %

1GE32-6AA0

132

260

83 %

1GE33-1AA0

160

310

88 %

1GE33-8AA0

200

380

87 %

1GE35-0AA0

250

490

78 %




Заказной No.
6SL3310-…

Мощность [кВт]

Выходной ток при 1.25 кГц [A]

Фактор понижения характеристик при 2.5 кГц

380 ... 480 В 3 AC

1GE36-1AA0

315

605

72 %

1GE37-5AA0

400

745

72 %

1GE38-4AA0

450

840

79 %

1GE41-0AA0

560

985

87 %

500 ... 600 В 3 AC

1GF31-8AA0

110

175

87 %

1GF32-2AA0

132

215

87 %

1GF32-6AA0

160

260

88 %

1GF33-3AA0

200

330

82 %

1GF34-1AA0

250

410

82 %

1GF34-7AA0

315

465

87 %

1GF35-8AA0

400

575

85 %

1GF37-4AA0

500

735

79 %

1GF38-1AA0

560

810

72 %

660 ... 690 В 3 AC

1GH28-5AA0

75

85

89 %

1GH31-0AA0

90

100

88 %

1GH31-2AA0

110

120

88 %

1GH31-5AA0

132

150

84 %

1GH31-8AA0

160

175

87 %

1GH32-2AA0

200

215

87 %

1GH32-6AA0

250

260

88 %

1GH33-3AA0

315

330

82 %

1GH34-1AA0

400

410

82 %

1GH34-7AA0

450

465

87 %

1GH35-8AA0

560

575

85 %

1GH37-4AA0

710

735

79 %

1GH38-1AA0

800

810

72 %


Коэффициент снижения выходного тока в зависимости от частоты пульсации для модулей с номинальной частотой пульсации 1.25 кГц



Перегрузочная способность

Преобразователь SINAMICS G130 оснащен перегрузочным резервом, например,  для обеспечения пусковых моментов. При наличии больших скачкообразных нагрузок, это должно быть учтено. В приводах с перегрузками, ток основной нагрузки должен быть использован в качестве основы для требующейся нагрузки.

Критерием перегрузки является работа привода с током базовой нагрузки до и после перегрузки, продолжительность действия нагрузки, предполагается здесь равной 300 сек

Ток базовой нагрузки IL для небольшой перегрузки основывается на рабочем цикле 110 % для 60 сек  или150 % для  10сек.

Ток базовой нагрузки IH для высокой перегрузки основываются на рабочем цикле 150% для 60 сек или 160% для 10 сек.



Низкая перегрузка



Высокая перегрузка



Указания по EMC

Электромагнитная совместимость описывает - в соответствии с директивой  EMC  - способность устройства работать удовлетворительно в электромагнитной среде, не вызывая электромагнитного влияния , которое неприемлимо для других приборов , находящихся в этой среде. Чтобы гарантировать , что директивы EMC рассмотрены, приборы должны продемонстрировать высокую помехоустойчивость, а также производимое влияние должно быть ограничено до допустимой величины .

Требования по  EMC для  "Приводов с регулируемой скоростью" описаны в стандарте по продукту EN 61800-3. Приводы с регулируемой скоростью (или силовые приводные системы PDS) состоят из преобразователя и электромотора включая кабели. Приводная машина не является частью приводной системой. EN 61800-3 описывает различные ограничения, зависящие от места установки системы привода, относящиеся к первой и второй среде.

Первая среда включает в себя жилые помещения и места, где система привода подключается к низовольтной сети без промежуточного трансформатора.

Вторая среда является территорией, находящейся за пределами жилой зоны. В основном это промышленная зона, которая запитана от высоковольтной сети через трансформатор.

Четыре различных категории описаны в  EN 61800-3 в зависимости от положения и питания привода.

Категория C1:Система приводов для номинальных напряжений < 1000 В для неограниченного использования в первой среде.

Категория C2:Стационарная система приводов для номинальных напряжений < 1000 В для использования во второй среде . Использование в первой среде возможно  привод инсталирован и используется квалифицированным персоналом. Информация об инсталляции и предупреждения, предоставляемые производителем, должны быть прочитаны.

Категория C3: Системы приводов для номинальной мощности < 1000 В для эксклюзивного использования во второй среде.

Категория C4: Системы приводов для номинальных напряжений  % 1000 В или для номинального тока % 400 A для использования во второй среде.



Преобразователь SINAMICS G130 является практически единственным преобразователем, который может быть использован во второй среде (категория C3 и C4).

Для ограничения влияния , преобразователь SINAMICS G130 оснащен с подавляющим фильтром  RFI категории С3 . Это значит, что они удовлетворяют требованиям  при промышленном применении. Опционально предлагаются сетевые фильтры возможны для первой среды   (Категория C2).

Преобразователь SINAMICS G130 удовлетворяет требованиям по помехоустойчивости описанным в EN 61800-3  для второй среды и, следовательно,  для первой среды тоже.

Информация об инсталляции и предупреждения, предоставляемые производителем, должны быть прочитаны.
.

Встраиваемый преобразователь SINAMICS G130 обеспечивает машиностроителей и заводских конструкторов модульной приводной системой, которая может быть отлажена в соответствии с индивидуальными нуждами.

Встраемый преобразователь SINAMICS G130 состоит из двух модулей, отдельно стоящих компонентов:

• Силовой модуль и

• Блок управления

Они могут располагатся отдельно друг от друга или объединены в один блок. Силовой модуль содержит слот для блока управления.

Силовой модуль поставляется с кабелем DRIVE-CLiQ и кабелем для питания 24В блока управления. Эти кабели заранее собраны для монтажа блока управления в силовой модуль. Если оба блока располагаются отдельно друг от друга, должен быть заказан кабель определенной длины.

Удобная в использовании расширенная панель оператора AOP30 и простая панель оператора BOP20 может быть использована для пусконаладки и местного использования.

Заранее запрограммированные интерфейсы через клеммный блок или PROFIBUS, делают пусконаладку и управление приводом легче. Интерфейсы блока управления CU320  могут быть дополнены дополнительными модулями, такими как устанавливаемая плата расширения входов-выходов TB30  или TM31.

Если требуются другие клиентские интерфейсы для коммунникаций с приводом, потребуется дополнительный источник питания 24В .

Два нижеследующих рисунка будут полезны при выборе компонент преобразователя.

Первый рисунок показывает структуру и отдельные компоненты привода SINAMICS G130. Второй рисунок показывает график, содержащий решения и критерии выбора требующиеся для каждой компоненты.





Снижение допустимой мощности

SINAMICS G130 встраиваемого формата и связанные с ним компоненты системы рассчитаны на температуры окружающей среды 40 ° C и установку высоты до 2000 м над уровнем моря.

При температуре окружающей среды> 40 ° C выходной ток должен быть уменьшен. Температура окружающей среды выше 55 ° С не допускается.

При установке высот > 2000 м над уровнем моря, должно быть принято во внимание, что с увеличением высоты, давление воздуха уменьшается и, следовательно, плотность воздуха тоже. Как следствие, снижаются эффективность охлаждения и изоляции.

Из-за снижения эффективности охлаждения, необходимо, с одной стороны, уменьшить температуру окружающей среды и, с другой стороны, снизить потери тепла в корпусе блока за счет снижения выходного тока, при котором температура окружающей среды ниже 40 ° С может быть компенсирована.

 В следующей таблице приведены допустимые значения выходного тока в зависимости от высоты установки и температуры окружающей среды (были приняты во внимание в указанных значениях допустимая компенсация между высотой установки и температуры окружающей среды <40 ° C - температура воздуха на входе на входе в корпус блока).

Значения действительны при условии, что охлаждение потоком воздуха через блок гарантировано, как указано в технических данных.

Как дополнительная мера для установки высот от 2000 м до 5000 м,  необходим разделительный трансформатор для того, чтобы уменьшить перенапряжение в соответствии с EN 60664-1.SINAMICS инженерное руководство низкого напряжения содержит дополнительную информацию по этой теме и доступен как PDF-файла на компакт-диске в комплекте с каталогом D 11.



Высота установки над уровнем моря

Коэффициент снижения тока (в % от номинального тока)
при температуре окружающего / входного воздуха

м

20 °C

25 °C

30 °C

35 °C

40 °C

45 °C

50 °C

55 °C

0 … 2000

100 %

100 %

100 %

100 %

100 %

93.3 %

86.7 %

80 %

2001 … 2500

100 %

100 %

100 %

100 %

96.3 %







2501 … 3000

100 %

100 %

100 %

98.7 %









3001 … 3500

100 %

100 %

100 %











3501 … 4000

100 %

100 %

96.3 %











4001 … 4500

100 %

97.5 %













4501 … 5000

98.2 %
















Снижение  номинальных значений тока для встроенных устройств  в зависимости от температуры окружающего / входного воздуха и высоты установки.



Уменьшение тока в зависимости от частоты импульса

Чтобы уменьшить шум двигателя или  увеличить выходную частоту, частота импульсов может быть увеличена по сравнению с заводскими установками. Когда частота импульса увеличивается, должен быть принят во внимание коэффициент снижения  выходного тока. Этот коэффициент снижения должен быть применен к значению тока, указанному в технических данных.

Инженерное руководство SINAMICS низкого напряжения  содержит дополнительную информацию, и доступно в качестве PDF файла на компакт-диске, который  включен в каталог D 11.



номер для заказа

Типовая мощность

выходной ток при 2 кГц

Фактор снижения при частоте импульсов

6SL3310-…

кВт

A

2.5 кГц

4 кГц

380 … 480 V 3 AC

1GE32-1AA3

110

210

95 %

82 %

1GE32-6AA3

132

260

95 %

83 %

1GE33-1AA3

160

310

97 %

88 %

1GE33-8AA3

200

380

96 %

87 %

1GE35-0AA3

250

490

94 %

78 %


Снижение коэффициента выходного тока в зависимости от частоты импульсов для приборов с номинальной частотой импульсов  2 кГц



номер для заказа

Типовая мощность

выходной ток при  1.25 кГц

Фактор снижения при частоте импульсов

6SL3310-…

кВт

A

2.0 кГц

2.5 кГц

4 кГц

380 … 480 V 3 AC

1GE36-1AA3

315

605

83 %

72 %

64 %

1GE37-5AA3

400

745

83 %

72 %

64 %

1GE38-4AA3

450

840

87 %

79 %

64 %

1GE41-0AA3

560

985

92 %

87 %

70 %

500 … 600 V 3 AC

1GF31-8AA3

110

175

92 %

87 %

70 %

1GF32-2AA3

132

215

92 %

87 %

70 %

1GF32-6AA3

160

260

92 %

88 %

71 %

1GF33-3AA3

200

330

89 %

82 %

65 %

1GF34-1AA3

250

410

89 %

82 %

65 %

1GF34-7AA3

315

465

92 %

87 %

67 %

1GF35-8AA3

400

575

91 %

85 %

64 %

1GF37-4AA3

500

735

87 %

79 %

64 %

1GF38-1AA3

560

810

83 %

72 %

61 %

660 … 690 V 3 AC

1GH28-5AA3

75

85

93 %

89 %

71 %

1GH31-0AA3

90

100

92 %

88 %

71 %

1GH31-2AA3

110

120

92 %

88 %

71 %

1GH31-5AA3

132

150

90 %

84 %

66 %

1GH31-8AA3

160

175

92 %

87 %

70 %

1GH32-2AA3

200

215

92 %

87 %

70 %

1GH32-6AA3

250

260

92 %

88 %

71 %

1GH33-3AA3

315

330

89 %

82 %

65 %

1GH34-1AA3

400

410

89 %

82 %

65 %

1GH34-7AA3

450

465

92 %

87 %

67 %

1GH35-8AA3

560

575

91 %

85 %

64 %

1GH37-4AA3

710

735

87 %

79 %

64 %

1GH38-1AA3

800

810

83 %

72 %

61 %


Снижение коэффициента выходного тока в зависимости от частоты импульсов для приборов с номинальной частотой импульсов 1,25 кГц



Перегрузочная способность

SINAMICS G130 приводы встроенного исполнения  оснащены резервом перегрузки,  например,  для пускового момента. Это необходимо принимать во внимание при настройке, на случай всплеска большой нагрузки.  В случае приводов  с требованием защиты от перегрузки, соответствующие базовая нагрузка тока, следовательно, должно быть использовано в качестве основы для требуемой нагрузки.

Критерием для перегрузки является то, что привод работает с  базовой нагрузкой тока  до и после перегрузки на основании продолжительности рабочего цикла 300 с.

Базовый ток нагрузки IL для небольшой перегрузки основан на рабочем цикле 110% в течение 60 с или 150% в течение 10 с.

Базовый ток нагрузки для высокой  перегрузки IH основан на рабочем цикле 150% в течение 60 с или 160% в течение 10 с.



Низкая перегрузка



Высокая перегрузка

Коммуникация с блоком управления более высокого уровня.

Коммуникационный интерфейс на модуле управления CU320, TM31 клеммный модуль, TB30 плата расширения входов-выходов и расширения для PROFINET и CANopen предоставляются  для использования в качестве интерфейса заказчика.

Вы можете использовать этот интерфейс заказчика для соединения системы с контроллером высокого уровня, используя аналоговые и цифровые сигналы, или подключить дополнительные блоки.

Для упрощения конфигурации и пускиналадки двигателя  TM31 клеммный модуль может быть запрограммирован по широкому количеству параметров.

Для более подробной информации, пожалуйста, обращайтесь к руководству по эксплупатации SINAMICS Low Voltage. Руководство по эксплуатации хранится в виде PDF файла на CD-ROM вложенном в каталог.

Функции замкнутого и разомкнутого управления

Система управления преобразователя предлагает высоко качественное векторное регулирование с управлением скоростью и током, а также обеспечивающим защиту двигателя и преобразователя.

Программное обеспечение и функции защиты

Функции программного обеспечения доступные в стандартной комплектации:



Программное обеспечение и функции защиты



Входная уставка

Уставка может быть задана внутри или извне, внутренне в качестве фиксированного или контроллируемого потенциометра или толчкового режима, внешне через коммуникационный интерфейс или аналоговый вход клеммной коробки заказчика. Внутренняя фиксированная уставка и уставка мотора потенциометра могут переключаться или регулироваться с помощью комманд управления со всех интерфейсов.

Идентификация двигателя

Автоматическая идентифкация двигателя предоставляет возможность быстрой и простой пусконаладки и оптимизации управления приводом.

Генератор пилообразной функции

Удобный в использовании генератор пилообразной функции  с отдельно регулируемым времени нарастания сигнала и убывания, вместе с регулиреумым времененем скруглением в нижнем и верхнем диапазонах скоростей улучшает управляющее воздействие  и в следствии этого предотвращает механическую перегрузку  приводного механизма. Функция также может быть запрограммирована на аварийную остановку.

Vdc max контроллер

Vdc max контроллер автоматически предотвращает перегрузки в звене постоянного тока в случае, если снижение скорости слишком быстрое. Для компенсации, время замедления может быть увеличено.

Кинетическое буферирование (KIP)

Провалы напряжения в сети компенсируются до возможной степени с помощью кинетической энергии приводного механизма. Падение скорости зависит от момента инерции и момента нагрузки. Текущая уставка скорости возобновляется, когда напряжение в сети восстанавливается.

Автоматический перезапуск 1)

Автоматический перезапуск включает привод снова, когда питание восстанавливается после исчезновения напряжения в сети и выравнивает скорость до уставки

Подхват "на лету" 1)

Подхват "на лету"  позволяет безударно подключить преобразователь к вращающемуся мотору.

Технологический контроллер

Модуль функции "Технологический контроллер" позволяет устанавливать функции простого, например  контроль уровня или контроль объемный расхода. Технологический контроль спроектирован в качестве PID регулятора,  на основании чего блок дифференцирования может быть переключен  на канал управления по отклонению или заводские установки. Компоненты P,  I и D могут быть установлены отдельно.

Свободно программируемые блоки

Drive Control Chart (DCC) - дополнительная программа для легкой конфигурации  функций преобразователя SINAMICS G130. Библиотека блоков содержит широкий набор логических, математических блоков и блоков управления, в том числе функции замкутого цикла  и разомкнутого цикла.  Удобный для управления  DCC редактор позволяет создавать простые графические конфигурации и ясные представления о структуре управления. Существующие диаграммы могут быть многократно использованы. DCC является дополнением к программе по пусконаладке STARTER

Drive Control Chart (DCC)

Drive Control Chart (DCC) дополнительная программа для простой конфигурации функций преобразователя SINAMICS G130, необходимых в даннном процессе. Библиотека блоков содержит широкий набор логических, математических блоков блоков и блоков управления, в том числе функции замкнутого и разомкнутого цикла. Удобный для использования DCC редактор позволяет создавать простые графические конфигурации и ясные представления о структуре управления. Существующие диаграммы могут быть многократно использованы. DCC является дополнением к программе по пусконаладке STARTER

I²t измерение для защиты двигателя

Температура двигателя рассчитывается в модели двигателя, которая находится в программном обеспечении преобразователя, принимая во внимание текущую скорость и нагрузку. Для более точного определения температуры, принимая во внимание  температуру окружающей среды, возможно использовать датчик в обмотке двигателя.

Измерение температуры двигателя

Защита  двигателя с помощью датчика температуры  KTY84 или PTC . В случае, когда терморезистор KTY84 подсоединен, могут быть установлены предельные значения для предупреждения или отключения. При подключении термистра PTC t, реакция после срабатывания термистра PTC (предупреждение или отключение) может быть определена.

Защита от блокировки двигателя

Блокированный двигатель  опознается и защищается против тепловой перегрузки путем отключения.


1) Заводская настройка: не активировано

Safety Integrated

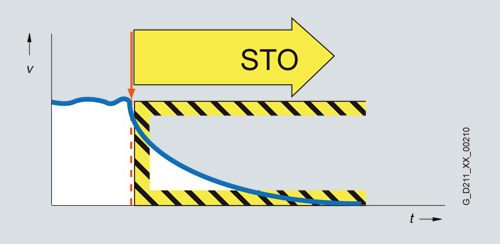

Безопасное отключение момента вращения (STO)

Описание функции

Это функция предотвращает внезапный перезапуск привода в соответствии с  EN 60204-1, пункт 5.4. Безопасное отключение вращающего момента запрещает импульсы управления ключами и оключает источник питания двигателя. В приводе нет момента вращения. Это состояние контролируется в самом приводе.

Преимущества для заказчика

STO имеет мгновенный эффект таким образом, что привод не может вырабатывать больше энергии для момента вращения. STO может быть использован не зависимо от того, придет ли привод в состояние покоя в значительно короткое время имея нагрузку или вращение привода по инерции  не будет иметь такого большого значения для безопасности.



Безопасный останов 1 (SS1)

Описание функции

Функция безопасный останов может безопасно остановить привод в соответствии с  EN 60204-1, категория останова 1. При выборе SS1 функции, привод тормозит в соответствии с кривой быстрой остановки(OFF3) и автоматически активирует отключение момента вращения, если программируемый таймер задержки времени сбился.

Преимущества для заказчика

Когда функция останова активирована и привод не останавливается достаточно быстро из-за инерции нагрузки, привод активно тормозится. Эта встроенная функция быстрого торможения позволяет исключить необходимость дорогостоящих механических тормозов, что очень важно.



The Safety Integrated функции STO и SS1преобразователя SINAMICS G130 сертифицированы  независимыми институтами. Сертификаты испытаний и описания производителей могут быть получены через представиителей Сименс или на сайте http://support.automation.siemens.com/WW/view/en/23158850

Защита силового модуля

Контроль замыкания на землю со стороны двигателя

Замыкание на землю со стороны двигателя определяется с помощью мониторинга тока аггрегата и вызывает отключение в заземленных цепях.

Электронная защита от короткого замыкания со стороны двигателя

Короткое замыкание (например, на выходных клеммах преобразователя, в кабеле двигателя или в клеммной коробке двигателя) определяется со стороны двигателя и преобразователь отключается с неисправностью.

Защита от перегрева

Предупреждающее сообщение  появляется первым в случае, когда обнаруживается превышение по температуре. Если температура продолжает повышаться дальше, происходит отключение или автоматическое уменьшение частоты пульсации или выходного тока, таким образом понижая термическую нагрузку. После устрания причины неисправности (например, улучшение вентиляции )первоначальные значения параметров автоматически возобновляются.


Документация

Документация на прибор состоит из подробной инструкции по эксплуатации  с нижеследующими разделами:

* Описание

  • Инструкция по монтажу
  • Описание пусконаладки
  • Описание функций
  • Инструкции по эксплуатации
  • Список запасных частей

а также  габаритные чертежи, схемы расположения, принципиальные схемы и схемы подключений.

Документация поставляется в стандартной комплектации с учебником CU на CD-ROM. Документация доступна на английском , французском, немецком, итальянском и испанском языках.

;
