Освещение производства Siemens

Для получения четких изображений и их безошибочной обработки необходимо применять системы общего и местного освещения рабочих площадок. Для этой цели может применяться осветительная аппаратура, оснащенная:

• Люминесцентными лампами.
• Лампами накаливания.
• Оптоволоконными устройствами.
• Светодиодами.

Люминесцентные лампы

Люминесцентные лампы используются для освещения больших площадей. Переключение с частотой 30кГц исключает возможность возникновения мерцаний света и увеличивает срок службы лампы. Применение диффузора позволяет получать равномерную освещенность рабочей площади.

Лампы накаливания

Лампы накаливания устанавливаются в прожекторы и используются для интенсивного освещения небольших пространств. При использовании прожекторов видеокамеры необходимо располагать с учетом возникновения теней от направленного освещения объектов.

Оптоволоконная осветительная аппаратура

Оптоволоконная осветительная аппаратура применяется для интенсивного равномерного освещения небольших пространств. В качестве источников света используются стробоскопы, оснащенные лампами холодного света. Излучение стробоскопа передается и рассеивается на рабочем пространстве с помощью световодов. Работа стробоскопа и видеокамеры синхронизируются по времени. Регулировка частоты вспышек стробоскопа производится с помощью потенциометра.

Светодиодная осветительная аппаратура

Светодиодные индикаторы отличаются пониженной интенсивностью света, поэтому осветительная аппаратура на их основе оснащается системой рефлекторов и применяется для создания направленного освещения. Основная интенсивность излучения приходится на красную и инфракрасную область спектра излучений. Светильники имеют несколько вариантов конструктивных исполнений.

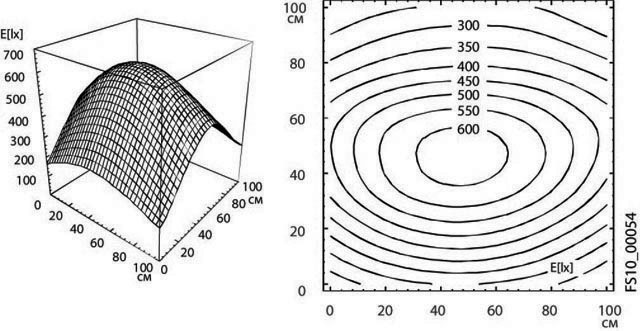

Характеристика галогенной автомобильной лампы 6GF9 004-1AM:

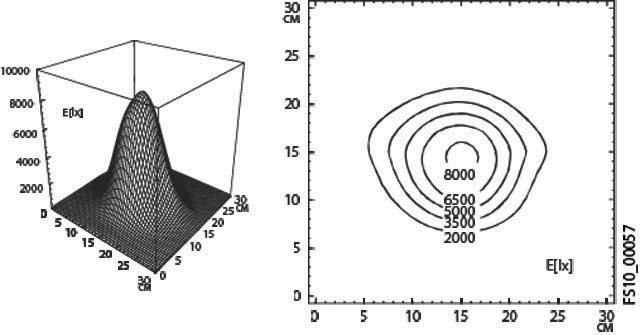

Характеристика галогенной автомобильной лампы 6GF9 004-1AV:

Характеристика галогенной автомобильной лампы 6GF9 004-1BB:

Характеристика галогенной автомобильной лампы 6GF9 004-1BA:

Характеристика галогенной автомобильной лампы 6GF9 004-1AW:

Виды освещения

При проходящем свете объект освещается сзади с помощью ламп, излучающих луч рассеянного света, который создает теневое контурное изображение с острыми углами и высоким уровнем контрастности:

Пример проходящего света:

При падающем свете объект освещается со стороны камеры. В идеале падающий рассеянный свет вызывает минимальные теневые эффекты в изображении и не дает полного отражения от  объекта:

Пример падающего света:

При светлопольном освещении, падающий луч рассеянного света, поверхность в изображении показывается яркой, а впадины темными.

Пример светлопольного освещения:

При темнопольном освещении, направленное освещение под развернутым углом, поверхность остается темной, а края, выступы или вмятины отображаются ярко.

Example of dark-field lighting:

With flash lighting, fast-moving objects can be captured and distortion due to motion can be avoided. The correct flash point is controlled by the image processing system to achieve the best image.

Чертеж с размерами автомобильной лампы 6GF9 004-1AM:

Чертеж с размерами автомобильных ламп 6GF9 004-1AV и 6GF9 004-1AW:

Чертеж с размерами автомобильных ламп 6GF9 004-1BA и 6GF9 004-1BB:
