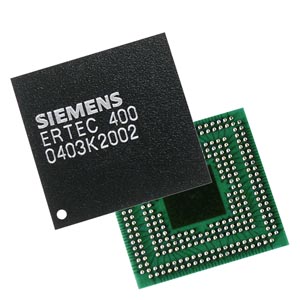

Специализированная микросхема ERTEC 400 (Enhanced Realtime Ethernet Controller) выполняет функции высоко-производительного Ethernet контроллера промышленного назначения. Она оснащена встроенным 32-разрядным микропроцессором и 4-канальным коммутатором Ethernet, поддерживает функции обмена данными между система-
ми автоматизации в реальном масштабе времени, открыта для использования IT технологий.
PROFINET является системным решением для задач автоматизации и характеризуется открытостью, масштабируемостью и высокой производительностью. Он отвечает требованиям задач автоматизации предприятий и приложений управления перемещением. Он поддерживает широкие системные решения, которые выходят далеко за рамки автоматизации отельных машин. В рамках PROFINET удалось впервые объединить инновационную технологию коммутируемых сетей, поддержку специальных требований систем автоматизации к топологии сетей и обмену данными в реальном масштабе времени, неограниченную открытость в области IT технологий.
Базируясь на процедурах передачи данных IEEE 802, ERTEC 400 обеспечивает поддержку обмена данными в реальном масштабе времени с использованием тактовой синхронизации, удачно сочетая механизмы коммутируемых сетей Cut Through" и "Store and Forward". Обеспечивается возможность получения интегрированных решений для автоматизации предприятий и машин, полностью совместимых с действующими коммуникационными стандартами.
Дополнительно ERTEC 400 обеспечивает поддержку коммуникационных механизмов PROFINET. Применение последних достижений полупроводниковой техники позволили сконцентрировать в этой микросхеме поддержку всех функций, необходимых для получения высокопроизводительных коммуникационных решений на основе Industrial Ethernet.
Наличие мощного встроенного микропроцессора ARM 946 обеспечивает необходимую гибкость для учета всех требований конкретной решаемой задачи. ERTEC 400 предназначена для применения в программируемых контроллерах, использующих для повышения производительности коммутируемые сети Fast Ethernet и IT технологии.
Функции обмена данными в реальном масштабе времени, поддерживаемые ERTEC 400, открывают новую главу в разработке систем автоматизации с обеспечением открытости для мира IT технологий и чрезвычайно быстрого обмена данными в реальном масштабе времени и использованием тактовой синхронизации. Это означает, что в рамках PROFINET возможно появление системных решений, устанавливающих новые стандарты.
ERTEC 400 объединяет в себе функции обмена данными в реальном масштабе времени с IT функциями без ущерба для обоих направлений. В изохронном режиме с временем цикла в 1 мс и тактовыми импульсами, следующими с периодом в 1 мкс, обеспечивается возможность согласованного управления позиционированием до 150 осей. При этом 50% полосы пропускания канала связи остаются свободными для использования IT функциями.
При необходимости, обеспечивается возможность использования резервированных каналов связи Industrial Ethernet.
PROFINET коммуникации с ERTEC 400
Ethernet
Коммутатор
RISC процессор ARM 946ES
Интерфейс шины
PCI
Ввод-вывод данных процесса
Свободный ввод-вывод
Корпус
Прочее

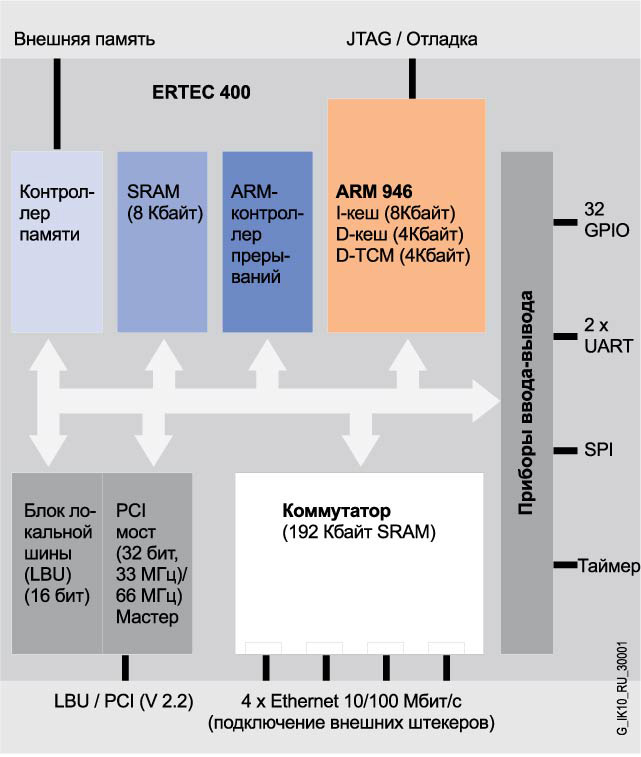

Внутреннее устройство ERTEC 400
Ethernet
Коммутатор
RISC процессор ARM 946ES
Интерфейс шины
PCI
Ввод-вывод данных процесса
Свободный ввод-вывод
Корпус
Прочее
Квалифицированный персонал компетенц центров PROFINET в Европе и США спсобен дать консультации по телефону, выполнить заказные разработки, оказать клиенту всю необходимую помощь.
Информация для контактов:
Германия и Европа
Siemens AG
Communication, Development & Certification (ComDeC)
PO Box 23555
90713 Fürth, Germany
Тел.: +49 (911) 750-2080
Факс: +49 (911) 750-2100
E-mail: http://comdec@siemens.com/
США и весь мир
PROFI Interface Center (PIC)
One Internet Plazza
PO Box 4991
Johnson City, TN 37602-4991
Тел.: +1 (423) - 262 – 2969
Факс: +1 (423) - 262 – 2103
E-mail: http://profibus.sea@siemens.com/
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 110602 | 6ES7195-3BD00-0YA0 | starterkit ertec 200 pn io development package for pn io device based on ertec 200, 5 ertec 200,evaluation board eb 200,test-application sw, ie fc plug, cable, stripping tool, softnet pn io, docu | 3.39 | Заказать |
| 114337 | 6GK1182-0BB01-0AA1 | profinet io asic, бессвинцовая коммуникационная asic-микросхема ertec 200, 10/100 мбит/с industrial ethernet, asic с процессором arm 946, 2-портовый коммутатор, встроенный phy, упаковка — поддон 70 шт. | 0.484 | Заказать |
| 66294 | 6GK1182-0BB01-0AA2 | profinet io asic, бессвинцовая коммуникационная asic-микросхема ertec 200, 10/100 мбит/с industrial ethernet, asic с процессором arm 946, 2-портовый коммутатор, встроенный phy, сухая упаковка — 5 поддонов 350 шт. | 1.321 | Заказать |
| 66295 | 6GK1184-0BB01-0AA1 | profinet io asic, бессвинцовая коммуникационная asic-микросхема ertec 400, 10/100 мбит/с industrial ethernet, asic с процессором arm 946, 4-портовый коммутатор, pci-интерфейс, упаковка — поддон 70 шт. | 0.484 | Заказать |
| 66296 | 6GK1184-0BB01-0AA2 | profinet io asic, бессвинцовая микросхема ertec 400, 10/100 мбит/с industrial ethernet, asic с процессором arm 946 processor, 4х-портовый коммутатор, pci-интерфейс, сухая упаковка (5 лотков) 350 штук | 1.333 | Заказать |
| 66447 | 6GK1953-0BA00 | simatic net, пакет разработчика dk-ertec 200 pn io для устройств ввода-вывода pn io на основе ertec 200, включая 10 микросхем ertec 200, демонстрационная плата eb 200, программное обеспечение тест-приложений, ie fc разъем, кабель, инструмент зачистки, cp | 3.39 | Заказать |
| 66448 | 6GK1953-0CA00 | simatic net, dk-ertec 400 pn io пакет разработки для pn io устройств основанных на ertec 400 включая 10 ertec 400,тестовая плата eb 400,пример по, ie fc разъем, кабель, инструмент зачистки, cp 1616, dk-16xx pn io, докум., v1.0 только с rt-функциями | 3.309 | Заказать |
