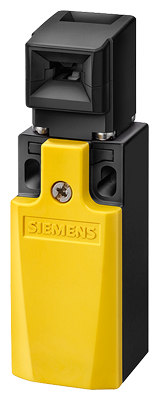

Концевой выключатель с отделённым приводом производства Siemens

Полный спектр продукции Siemens.
Более 70 000 наименований.
Отправив нам запрос, вы в кратчайшие сроки получите предложение с ценой и сроками поставки товара.
Серия 3SE5

Позиционные выключатели 3SE5 с отдельным активатором  имеют такое же исполнение корпусов, как и стандартные (модульной системы) выключатели.

Исполнение

Типоразмеры корпусов

Позиционные выключатели 3SE5 имеют следующие типоразмеры корпусов:

  • Пластмассовый корпус в соответствии с EN 50047, шириной 31 мм, с одним кабельным вводом
  • Пластмассовый корпус шириной  50 мм с двумя кабельными вводами
  • Металлический корпус в соответствии с EN 50041, шириной 40 мм с одним кабельным вводом
  • Металлический корпус шириной  56 мм с  3 кабельными вводами

Варианты корпусов

Для корпусов возможен выбор следующих основных вариантов:

  • Исполнение с двух или трехполюсными контактными блоками, имеющими контакты медленного действия (с зависимостью срабатывания от скорости перемещения активатора)
  • Опционально со светодиодными (LED) индикаторами отображения состояния
  • С установленным 5-пиновым разъемом M12 (доступен для широких корпусов как дополнительная принадлежность для самостоятельно установки)
  • С установленным 6-пиновым разъемом + PE на металлическом корпусе
  • С комбинацией разъема и светодиодных (LED) индикаторов отображения состояния
  • С повышенной антикоррозийной защитой
  • С металлическим корпусом взрывозащищенного исполнения (ATEX)
  • Исполнение с AS-Interface и встроенной электроникой автоматики безопасности  для всех исполнений корпусов
Активаторы

Головки активаторов включаются в комплект поставки. Для приведения в действие с любого из четырех направлений, имеется возможность поворота головок с шагом 90°. На активаторы выключателей можно также воздействовать сверху.

Активаторы не включаются в комплект поставки позиционных выключателей и могут быть выбраны из шести предлагаемых вариантов и заказаны.

Активаторы имеют кодировку. Простое снятие руками или вспомогательными устройствами невозможно.



Серии 3SE2 и 3SE3

Позиционные выключатели 3SE2 и 3SE3 с отдельным активатором  имеют такие же корпуса, как и стандартные выключатели (узкое исполнение). Существуют также корпуса специального исполнения, которые разрабатывались в этом виде согласно общим рыночным требованиям.

Типоразмеры корпусов

Позиционные выключатели 3SE2 и 3SE3 выпускаются в трех различных типоразмерах:

  • С пластмассовым корпусом в соответствии с EN 50047, шириной 31 мм, с одним кабельным вводом
  • С металлическим корпусом в соответствии с EN 50041, шириной 40 мм, с одним кабельным вводом
  • С нестандартным пластмассовым корпусом, шириной 52 мм, с тремя кабельными вводами
Приведение в действие

Головка активатора  включается в комплект поставки. Стандартные корпуса позволяют осуществлять при необходимости поворот головки  4 × 90°; это свойство не может быть использовано с рабочими механизмами стандартных исполнений.

Головки активаторов выключателей 3SE2 243 и 3SE2 257, имеющих корпуса специального исполнения, не могут быть заменены. Эти головки допускают перемещение в двух направлениях.

Позиционные выключатели могут использоваться только с соответствующим кодированием активатора. Простое снятие рукой или  помощью вспомогательного устройства невозможно.

Активаторы, не включенные в комплект поставки позиционного выключателя,  должны быть заказаны независимо от  различных версий, необходимых для применения.  Здесь очень важно обратить внимание на соответствие активатора типу выключателя.

Радиус-активаторы

Позиционные выключатели с радиус-активаторами особенно пригодны  для поворотных защитных устройств. Подвижный активационный ключ позволяет использовать механизмы  даже с небольшим радиусом действия. Повреждение выключателя  и активатора из-за неточностей  перемещения последнего предотвращено конструкцией.



Позиционные выключатели SIGUARD с отдельным (независимым) активатором используются при позиционировании дверей, крышек или защитных экранов, которые должны контролироваться из соображений безопасности. Например, они используются совместно с комбинацией безопасности 3TK28, до категории безопасности  4.

Одобрения

Безопасные позиционные выключатели с пластмассовым корпусом 3SE2 200 и безопасные позиционные выключатели в металлическом корпусе 3SE2 120  имеют свидетельства о сертификации в соответствии с немецкими руководящими документами (BIA), а также швейцарскими стандартами (SUVA).

Серия 3SE5

Позиционные выключатели 3SE5 с отдельным активатором отличаются от предыдущей серии следующими новыми характеристикам:

  • Все типоразмеры корпусов опционально доступны со светодиодной сигнальной индикацией.
  • Новые трехполюсные контактные блоки 1 НО + 2 НЗ могут устанавливаться во все типоразмеры корпусов.
  • Пластмассовые корпуса имеют возможность просто и быстро подсоединять оборудование, что позволяет экономить приблизительно от 20 до 25 % времени  при соединении.
  • Электронные компоненты  ASI-безопасности встроены в исполнение с AS-Interface соединением (см. позиционные выключатели 3SF1 AS interface); дополнительный адаптер не требуется.

Тип

3SE. 120, 3SE. 200, 3SE. 243, 3SE. 257

Номинальное напряжение изоляции Ui

500 В

Защита от короткого замыкания 1),
Плавкие предохранители DIAZED

Категория использования gL/gG 6 A,
при применении быстродействующих предохранителей: 10 A

Номинальное рабочее напряжение Ue

AC 500 В, выше AC 380 В только для эквивалентного потенциала

Тепловой ток  Ith

10 A

Номинальный рабочий ток Ie







  • AC 40 … 60 Гц

Ue

Ie / AC-12

Ie / AC-15



В

A

A



24

10

10



125

10

10



230

10

6



400

10

4



500

10

3

  •  DC (постоянный ток)

Ue

Ie / DC-12

Ie / DC-13



V

A

A



24

10

10



48

6

4



110

4

1



220

1

0.4



440

0.5

0.2

Механический ресурс

1 × 106 рабочих циклов коммутации

Электрический ресурс

>1 × 106 рабочих циклов коммутации совместно с контакторами 3RH11, 3RT10 16, 3RT10 17, 3RT10 24  - 3RT10 26

  • Для нагрузки  в режиме коммутации AC-15

0.5 × 106 рабочих циклов коммутации в режиме Ie/AC-15 при 230 В

  • Для нагрузки  в режиме коммутации DC-13

Ресурс контактов при коммутации постоянного тока зависит не только от величины коммутируемого тока , но также от величины напряжения, индуктивности цепи  и скорости коммутации. Поэтому никакую конкретную информацию предоставить невозможно.

Температура окружающей среды



  • 3SE. 2

-30 … +85 °C

  • 3SE. 1

-35 … +85 °C

Степень защиты по IEC 60 529



  • 3SE. 200

IP65

  • 3SE. 1, 3SE3 24, 3SE3 25

IP67

Кабельный ввод

M 20 × 1.5 или  Pg 13.5

Величина поперечного сечения проводников



  • 3SE. 1, 3SE3 2



  • Однопроволочный

Макс. 2 × 2.5 мм²

  • Общий вместе с гильзой оконцевания

Макс. 2 × 1.5 мм²

  • 3SE. 257, 3SE3 243,
    однопроволочный или общий вместе с гильзой оконцевания

1 × (0.5 … 1.5 мм²), 2 × (0.5 … 1 мм²)

Монтажное положение

Любое


1) Без какого-либо сваривания контактов в соответствии с IEC 60 947-5-1 (МЭК 60 947-5-1).

;
