SIMATIC PCS 7 BOX RTX оснащен программным контроллером WinAC RTX особенностью которого является привлекательное соотношение цена/производительность. По характеру использования расположен незначительно ниже SIMATIC PCS 7 BOX 416, но характеризуется прежде всего очень быстрым исполнением программы.
Программный контроллер WinAC RTX, работающий на базовом аппаратном обеспечении SIMATIC Box PC 627B, создает низкую процессорную нагрузку, обенно проявляя свои сильные стороны на приложениях с требованиями реального времени и детерменированным временем ответа.
SIMATIC PCS 7 BOX подходит для следующих приложений:
Как полноправный представитель линейки SIMATIC PCS 7, PCS 7 BOX использует стандартное ПО PCS 7, масштабируем и и имеет возможности расширения. Однако количество AS и OS лицензий ограничено 2 000 объектов (POs).
С использованием ПО SIMATIC PC DiagMonitor, SIMATIC PCS 7 BOX RTX может быть встроен в в структуру управления активами с помощью SIMATIC PCS 7 Maintenance Station. Снабженный ПО SIMATIC PDM и SIMATIC PCS 7 Maintenance Station с сответствующими лицензиями, он может выполнять функции сервисной станции (maintenance station). Дополнительную информацию можно получить в разделе "Maintenance Station"
Базовое аппаратное обеспечение: SIMATIC Box PC 627B | |
Конструкция и оснащение |
|
Исполнение | Монтируемое в стойку устройство в прочном металлическом корпусе, годное для настенной и вертикальной установки |
Степень защиты EN 60529 | IP20 |
ЦПУ |
|
| Intel Core 2 Duo T7400 2.16 GHz |
| 667 MHz |
| 4 MB |
Системная логика | Intel 945 GM |
ОЗУ | 2 GB DDR2-667 SDRAM (2 x 1 GB) |
Видеоадаптер |
|
| Intel 2D/3D GMA950, интегрированный |
| Динамически распределяемая от 8 до 128 MB |
|
|
Накопители |
|
| Для CompactFlash карт |
| 3.5" SATA, 160 GB |
| DVD ± R/RW |
| Внешний USB (не включается в поставку) |
Интерфейсы |
|
| 1 x 9-contact Sub-D socket, CP 5611-compatible, |
| 2 x 10/100/1000 Mbit/s (RJ 45) |
| 4 x USB 2.0/high-speed (2 x high-current) |
| 1 x COM1 (V.24), 9-contact Sub-D connector |
| ‑ |
| 1 x DVI-I (DVI/VGA комбинированный):
|
| Подключаемые по USB (клавиатура не включена в поставку) |
ОС и диагностическое ПО |
|
Операционная система | Windows XP Professional MUI предустановленная, DVD восстановления, активация не требуется |
Диагностическое ПО SIMATIC industrial | SIMATIC PC DiagMonitor |
Функции контроля/диагностики |
|
Самоконтроль |
|
Температура |
(через SIMATIC PC DiagMonitor и SIMATIC PCS 7 Asset Management) |
Вентиляторы |
(через SIMATIC PC DiagMonitor и SIMATIC PCS 7 Asset Management) |
Счетчик наработки | (через SIMATIC PC DiagMonitor и SIMATIC PCS 7 Asset Management) |
Индикаторы |
|
Безопасность |
|
Класс защиты | Класс защиты I совместимый с IEC 61140 |
Указания безопасности | EN 61131-2; UL508; CSA C22.2 No 142 |
Уровень шума |
|
Работа | < 55 dB (A) to DIN 45635‑1 |
Электромагнитная совместимость (ЭМС) |
|
Излучаемая помеха | EN 55022 Class B; EN 61000‑3‑2 Class D EN 61000-3-3; FCC Class A |
Невосприимчивость к наводке по цепям питания | ± 2 kV (to IEC 61000-4-4; burst) ± 1 kV (to IEC 61000-4-5; symmetrical surge) ± 2 kV (to IEC 61000-4-5; asymmetrical surge) |
Невосприимчивость к помехам по сигнальным линиям | ± 1 kV (to IEC 61000-4-4; burst; length < 3 m) ± 2 kV (to IEC 61000-4-4; burst; length > 3 m) ± 2 kV (to IEC 61000-4-5; surge; length > 30 m) |
Невосприимчивость к статическому разряду | ± 6 kV contact discharge (to IEC 61000‑4‑2) ± 8 kV air discharge (to IEC 61000‑4‑2) |
Невосприимчивость к высокочастотному излучению | 10 V/m, 80 to 1000 MHz and 1.4 to 2 GHz, 80% AM (to IEC 61000‑4‑3) 1 V/m, 2 to 2.7 GHz, 80% AM (to IEC 61000‑4‑3) 10 V, 9 kHz to 80 MHz, 80% AM (to IEC 61000‑4‑6) |
Невосприимчивость к магнитным полям | 100 A/m, 50/60 Hz (to IEC 61000‑4‑8) |
Климатические условия |
|
Температура | Протестировано в соответствии с IEC 60068‑2‑1, IEC 60068‑2‑2, IEC 60068‑2‑14 |
|
|
| -20 to +60 °C |
| Работа: max. 10 °C/h; хранение: 20 °C/h, без конденсации |
Относительная влажность | Протестировано в соответствии с IEC 60068-2-78, IEC 60068-2-30 |
| 5 to 80% at 25 °C (без конденсации) |
| 5 to 95% at 25 °C (без конденсации) |
Механические условия |
|
Вибрации | Протестировано в соответствии с IEC 60068-2-6 |
| 10 to 58 Hz: 0.075 mm, 58 to 500 Hz: 9.8 m/s² Ограничение с DVD writer: Ограничение для вертикального монтажа: |
| 5 to 9 Hz: 3.5 mm, 9 to 500 Hz: 9.8 m/s² |
Ударное воздействие | Протестировано в соответствии сIEC 60068-2-27, IEC 60068-2-29 |
| 50 m/s², 30 ms Limitation with portrait assembly: |
| 250 m/s², 6 ms |
Одобрения |
|
CE для жилых помещений |
|
| EN 61000-6-3: 2001 |
| EN 61000-6-1: 2001 |
CE для промышленной среды |
|
| EN 61000-6-4: 2001 |
| EN 61000-6-2: 2005 |
cULus | UL 60950-1, Report E11 5352 and CAN/CSA-C22.2 No. 60950-1; UL508 and CAN/CSA-C22.2 No. 142; |
Блок питания (электрически изолированный) |
|
БП | 24 V DC (-15% / +20%), SELV |
Постоянный ток, входной | постоянный ток до 8 A (до 14 A для 30 s в течение запуска) |
Max. потребление (при 24 V DC) | 210 W |
Размеры и вес |
|
Размер, включая DVD writer (Ш x В x Г ) в мм | 297 x 267 x 100 |
Вес | Прибл. 7 кг |
Автоматизация: WinAC программный ПЛК | |
ЦПУ | WinAC RTX программный контроллер |
Система "все в одном" | |
Предустановленное ПО/лицензии | PCS 7 Engineering Software V7.0 for AS/OS |
Количество PO (AS/OS engineering и runtime) | 250 PO (расширяется с пом. PowerPack до 2000 PO) |
Система Runtime | |
Предустановленное ПО/лицензии | PCS 7 OS Software Single Station V7.0 и |
Количество PO (runtime) |
|
Дизайн SIMATIC PCS 7 BOX RTX
Системы SIMATIC PCS 7 BOX RTX поставляются в виде двух компллектов:
Эти комплекты могут быть расширены следующими компонентами(см. также секцию "SIMATIC PCS 7 Industrial Workstation" и каталог PC-based Automation):

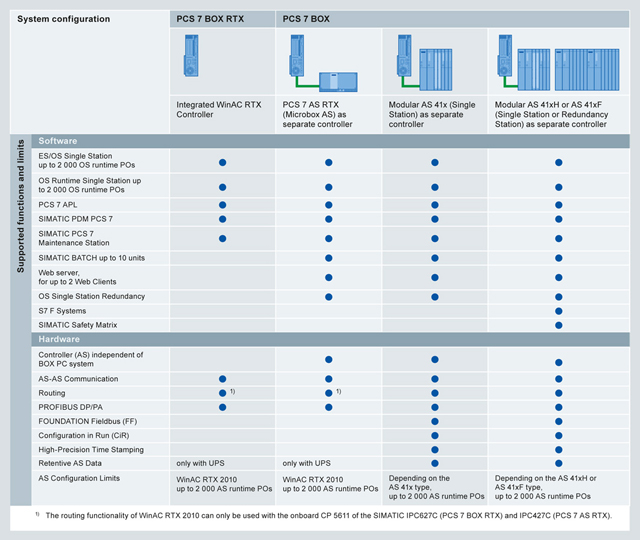

Поддерживаемые аппаратная и программная функциональность зависит от системной конфигурации
SIMATIC PCS 7 BOX RTX поставляется без клавиатуры. SIMATIC PC USB клавиатура подходит для работы с SIMATIC PCS 7 (для дополнительной информации и технической спецификации см. главу "SIMATIC PCS 7 Industrial Workstation", секция "Preconfigured bundles").
SIMATIC PCS 7 BOX RTX с монтажным набором, вид со стороны интерфейсов
Комплект крепежно-монтажного набора позволяет устанавливать SIMATIC PCS 7 BOX RTX в шкаф управления не занимая много места:
| Требуемое пространство для монтажа |
Монтажная рейка | 298 x 301 |
КМЧ | 100 x 316 |
Вместе с комплектом крепежа, SIMATIC PCS 7 BOX RTX занимает в шкафу глубину 365 mm. Требования к КМЧ, связанные с вибрационными и ударными нагрузками, относительно невысоки (см технические спецификации). Поскольку все интерфейсы доступны с фронтальной панели, этот тип крепежа очень удобен для пусконаладочных работ.
При использовании набора КМЧ для SIMATIC PCS 7 BOX RTX, следуйте инструкциям по использованию и установке из руководства "SIMATIC Box PC 627B industrial PC".
