Модульный SITOP 20 A производства Siemens

Модульный SITOP 20 A

Модульный блок питания SITOP modular =24 В/20 A для применения в различных областях промышленности во всех регионах мира. 3-фазное входное напряжение с  диапазоном допустимых отклонений ~320... 550 В. Светодиодная индикация. Выбираемая реакция на короткое замыкание: ограничение тока или защитное отключение. Возможность подключения дополнительного буферного модуля (6EP1961-3BA00), сигнального модуля (6EP1961-3BA10) и модуля резервирования (6EP1961-3BA20).

Блок питания, тип

20 A

Заказной номер

6EP1 436-3BA00

Вход

3-фазный, переменного тока

Номинальное напряжение Uвх ном

3-фазное напряжение переменного тока, 400-500 В широкий диапазон

Допустимый диапазон отклонений

320 ... 550 В
(запуск при Uвх > 340 В)

Допустимое перенапряжение

2.3 x Uвх ном , 1.3 мс

Допустимый перерыв в питании при Iвых ном

> 6 мс при Uвх = 400 В

Частота переменного тока

50/60 Гц (47 ... 63 Гц)

Номинальный входной ток Iвх ном

1.1 A (Uвх = 400 В)

Предельное значение тока отключения (+25°C)

< 35 A

I2t

< 0.7 A2с

Встроенный предохранитель в цепи питания

Нет

Рекомендуемая защита вцепи питания

3-фазный автоматический выключатель 6 A ... 16 A, характеристика C или автоматический выключатель 3RV1021-1DA10, с установкой 3 A

Выход

Стабилизированное напряжение постоянного тока

Номинальное значение выходного напряжения Uвых ном

=24 В

Допустимый диапазон отклонений выходного напряжения

± 3%

Статическая компенсация входного напряжения

Приблизительно ± 0.1%

Статическая компенсация изменения нагрузки

Приблизительно ± 0.2%

Остаточные пульсации (тактовая частота: приблизительно 50 кГц)

< 100 мВpp

Всплески (диапазон: 20 МГц)

< 200 мВpp

Диапазон настроек выходного напряжения

24 ... 28.8 В (до 480 Вт)

Индикатор работы

Зеленый светодиод 24 V O.K

Реакция на включение/отключение

Без перерегулирования Uвых (программный пуск)

Задержка включения/время нарастания напряжения

< 2.5 с/< 500 мс

Номинальное значение выходного тока Iвых ном

20 A

Допустимый диапазон токов нагрузки при температуре



  • до +45°C

0 ... 40 A

  • до +60°C

0 ... 40 A

Динамика U/I при



  • Импульсный ток включения

Приблизительно 23 A постоянного тока

  • Короткое замыкание во время работы

60 A в течение 25 мс, типовое значение

Параллельное включение для повышения мощности

Возможно для двух блоков питания (выбираемые характеристики тока)

Эффективность



КПД при Uвых ном, Iвых ном

Приблизительно 90%

Тепловые потери при Uвых ном, Iвых ном

Приблизительно 53 Вт

Регулирование



Динамическая компенсация входного напряжения

(Uвх ном ±15%)

< 1% Uвых

Динамическая компенсация изменения нагрузки (Iвых: 50/100/50%)

Приблизительно ±2% Uвых

Время установки выходного напряжения при изменении нагрузки



  • от 50 до 100%

< 10 мс (типовое значение 4 мс)

  • от 100 до 50%

< 10 мс (типовое значение 4 мс)

Защита и мониторинг



Защита от перенапряжения в выходной цепи

< 35 В

Ограничение выходного тока

23 A, типовое значение

Защита от короткого замыкания в выходной цепи

Выбор режима стабилизации тока на уровне 23 A или защитное отключение

Эффективное значение длительного тока короткого замыкания

Приблизительно 23 A

Индикатор перегрузки/ короткого замыкания

Желтый светодиод перегрузки, красный светодиод отключения короткого замыкания

Безопасность



Гальваническое разделение входных и выходных цепей

Есть, SELV выходное напряжение Uвых по EN 60950 и EN 50178

Класс защиты

Класс I

Ток утечки

< 3.5 мА

Одобрение Немецкого Технического Инспектората

Есть

Марка CE

Есть

Одобрение UL/cUL (CSA)

Есть, UL-список (UL 508), файл E197259, CSA (CSA 22.2 № 14-95)

Одобрение FM

-

Морские сертификаты

-

Степень защиты (EN 60529)

IP20

Электромагнитная совместимость



Генерирование помех

EN 55022 класс B

Ограничение линейных гармоник

EN 61000-3-2

Стойкость к воздействию помех

EN 61000-6-2

Условия эксплуатации, хранения и транспортировки



Диапазон рабочих температур

0 ... +60°C с естественным охлаждением

Диапазон температур хранения/ транспортировки

-25 ... +85°C

Относительная влажность

Климатический класс 3K3 по EN 60721, без появления конденсата

Механические характеристики



Соединители



  • Подключения цепи питания L1, L2, L3 PE

Контакт под винт для подключения литых/витых проводников сечением 0.2 ... 4 мм

  • Выход +

2 контакта под винт для подключения проводников сечением 0.33 ... 10 мм2

  • Выход -

2 контакта под винт для подключения проводников сечением 0.33 ... 10 мм2

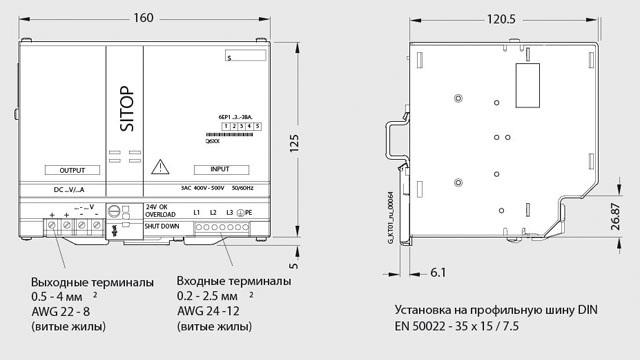

Габариты (Ш x В x Г) в мм

160 x 125 x 125

Масса

Приблизительно 2 кг

Способы монтажа

Установка на профильную шину  DIN EN 50022-35x15/7.5

Аксессуары

Модуль буферной батареи (6EP1961-3BA00)
Сигнальный модуль (6EP1961-3BA10)
Модуль резервирования (6EP1961-3BA20)






Базовое устройство 24 V/20 A

Заказной номер:

6EP1 436-3BA00

Order No.

6EP1 436-3BA00-8AA0

6EP1 436-3BA00

Technical specifications





Product

SITOP modular plus

SITOP modular

Power supply, type

24 V/20 A

24 V/20 A

Input





Input

3-phase AC

3-phase AC

Rated voltage value Vin rated min.

400 V

400 V

Supply voltage





  • 1 at AC minimum nominal value





  • 2 at AC minimum nominal value





Rated voltage value Vin rated max.

500 V

500 V

Supply voltage





  • 1 at AC maximum nominal value





  • 2 at AC maximum nominal value





  • 1 at AC nominal value





  • 2 at AC nominal value





  •  at DC





  • Note

Starting from Vin > 340 V

Starting from Vin > 340 V

Voltage range

320 … 550 V

320 … 550 V

Input voltage





  • 1 at AC





  • 2 at AC





  • at DC





Overvoltage resistance

2.3 × Vin rated, 1.3 ms

2.3 × Vin rated, 1.3 ms

Mains buffering at Iout rated, min.

6 ms

6 ms

Mains buffering

at Vin = 400 V

at Vin = 400 V

Rated line frequency





  • 1

50 Hz

50 Hz

  • 2

60 Hz

60 Hz

Rated line range

47 … 63 Hz

47 … 63 Hz

Input current





  • at nominal level of the input voltage 120 V nominal value





  • at nominal level of the input voltage 230 V nominal value





  • at nominal level of the input voltage 400 V nominal value

1.1 A

1.1 A

  • at nominal level of the input voltage 500 V nominal value

0.9 A

0.9 A

  • at DC at nominal level of the input voltage 600 V nominal value





Switch-on current limiting (+25 °C), max.

35 A

35 A

I²t, max.

0.7 A²·s

0.7 A²·s

Built-in incoming fuse

none

none

Protection in the mains power input (IEC 898)

Required: 3-pole connected miniature circuit breaker 6 ... 16 A characteristic C or circuit breaker 3RV2011-1DA10 (setting 3 A) or 3RV2711-1DD10 (UL 489)

Required: 3-pole connected miniature circuit breaker 6 ... 16 A characteristic C or circuit breaker 3RV2011-1DA10 (setting 3 A) or 3RV2711-1DD10 (UL 489)

Output





Output

controlled, isolated DC voltage

controlled, isolated DC voltage

Rated voltage Vout DC

24 V

24 V

Total tolerance, static ±

3 %

3 %

Static mains compensation, approx.

0.1 %

0.1 %

Static load balancing, approx.

0.2 %

0.2 %

Residual ripple peak-peak, max.

100 mV

100 mV

Residual ripple peak-peak, typ.





Spikes peak-peak, max. (bandwidth: 20 MHz)

200 mV

200 mV

Spikes peak-peak, typ. (bandwidth: 20 MHz)





Adjustment range

24 … 28.8 V

24 … 28.8 V

Product feature output voltage adjustable

Yes

Yes

Output voltage setting

via potentiometer

via potentiometer

Note

max. 480 W

max. 480 W

Status display

Green LED for 24 V OK

Green LED for 24 V OK

Signaling

via signaling module (6EP1961-3BA10)

via signaling module (6EP1961-3BA10)

On/off behavior

No overshoot of Vout (soft start)

No overshoot of Vout (soft start)

Startup delay, max.

2.5 s

2.5 s

Note





Voltage rise, typ.





Voltage increase time of the output voltage maximum

500 ms

500 ms

Rated current value Iout rated

20 A

20 A

Current range

0 … 20 A

0 … 20 A

Note

> 60 °C Derating

> 60 °C Derating

delivered active power typ.

480 W

480 W

short-term overload current at short-circuit during run-up typical





Duration of overloading ability for excess current on short-circuiting during the start-up





constant overload current at short-circuit during run-up typical

23 A

23 A

short-term overload current at short-circuit during operation typical

60 A

60 A

Duration of overloading ability for excess current on short-circuiting during the operational phase

25 ms

25 ms

constant overload current at short-circuit during operation typical





Parallel switching for enhanced performance

Yes

Yes

Note

switchable characteristic

switchable characteristic

Numbers of parallel switchable units for enhanced performance

2

2

Efficiency





Efficiency at Vout rated, Iout rated, approx.

90 %

90 %

Power loss at Vout rated, Iout rated, approx.

53 W

53 W

Closed-loop control





Dynamic mains compensation (Vin rated ±15 %), max.

1 %

1 %

Dynamic load smoothing (Iout: 50/100/50 %), Uout ± typ.

2 %

2 %

Load step setting time 50 to 100%, typ.

4 ms

4 ms

Load step setting time 100 to 50%, typ.

4 ms

4 ms

Setting time maximum

10 ms

10 ms

Protection and monitoring





Output overvoltage protection

< 35 V

< 35 V

Current limitation, typ.

23 A

23 A

Characteristic feature of the output short-circuit protected

Yes

Yes

Short-circuit protection

Alternatively, constant current characteristic approx. 23 A or latching shutdown

Alternatively, constant current characteristic approx. 23 A or latching shutdown

Enduring short circuit current Effective level typical

23 A

23 A

Note





Overload/short-circuit indicator

LED yellow for "overload", LED red for "latching shutdown"

LED yellow for "overload", LED red for "latching shutdown"

Safety





Primary/secondary isolation

Yes

Yes

Potential separation

Safety extra low output voltage Vout according to EN 60950-1 and EN 50178

Safety extra low output voltage Vout according to EN 60950-1 and EN 50178

Protection class

Class I

Class I

stray current





  • maximum

3.5 mA

3.5 mA

  • typical





CE mark

Yes

Yes

UL/CSA approval

Yes

Yes

UL/cUL (CSA) approval

UL-Listed (UL 508), File E197259, CSA (CSA C22.2 No. 14, CSA C22.2 No. 107.1)

UL-Listed (UL 508), File E197259, CSA (CSA C22.2 No. 14, CSA C22.2 No. 107.1)

Explosion protection

-

in preparation

FM approval

No

No

FM approval

-

-

CB approval

No

No

Marine approval

-

GL and ABS in process

Degree of protection (EN 60529)

IP20

IP20

EMC





Emitted interference

EN 55022 Class B

EN 55022 Class B

Supply harmonics limitation

EN 61000-3-2

EN 61000-3-2

Noise immunity

EN 61000-6-2

EN 61000-6-2

Operating data





Ambient temperature





  • in operation

0 … 70 °C

0 … 70 °C

    • Note

with natural convection

with natural convection

Ambient temparature





  • on transport

-40 … +85 °C

-40 … +85 °C

Ambient temparature





  • in storage

-40 … +85 °C

-40 … +85 °C

Humidity class according to EN 60721

Climate class 3K3, no condensation

Climate class 3K3, no condensation

Mechanics





Connection technology

screw-type terminals

screw-type terminals

Connections





  • Supply input

L1, L2, L3, PE: 1 screw terminal each for 0.2 ... 4 mm² single-core/finely stranded

L1, L2, L3, PE: 1 screw terminal each for 0.2 ... 4 mm² single-core/finely stranded

  • Output

+, -: 2 screw terminals each for 0.33 ... 4 mm²

+, -: 2 screw terminals each for 0.33 ... 4 mm²

  • Auxiliary

-

-

Width of the housing

160 mm

160 mm

Height of the housing

125 mm

125 mm

Depth of the housing

125 mm

125 mm

Installation width

160 mm

160 mm

Installation height

225 mm

225 mm

Weight, approx.

2 kg

2 kg

Product feature of the housing housing for side-by-side mounting

Yes

Yes

Type of mounting wall mounting

No

No

Type of fixing cap rail mounting

Yes

Yes

Type of mounting S7-300 rail mounting

No

No

Installation

Snaps onto DIN rail EN 60715 35x7.5/15

Snaps onto DIN rail EN 60715 35x7.5/15

Electrical accessories

Buffer module, signaling module

Buffer module, signaling module

Mechanical accessories






Код Заказной номер Описание Вес (кг) Заказать
60667 6AG1436-3BA00-7AA0 siplus ps, модульный блок питания modular 20 3ac, диапазон раб. темп. -40... +70 град. цельсия, с конформным покрытием, на основе 6ep1336-3ba00. стабилизированный блок питания, вход: 3x~400-500 в, выход: =24 в/20 a, 15 a свыше 60 град. цельсия 2 Заказать
110348 6EP1436-3BA00 sitop power 20, стабилизир. блок питания модульн. исполн.: гальван. разд. входных и выходных цепей; 3-фазн. вход. напряж. ~320 … 550 в, 47 … 63 гц; выход =24 в /20 a; защита нагрузки от перенапряж. и кз; рег. уровень выход. напряжения =24 ... 28.8 в 2 Заказать
61902 6EP1436-3BA00-8AA0 sitop modular plus 20, стабилизированный блок питания: 3 x ~400-500 а выход: =24 в/20 a, версия с покрытием pcb 2 Заказать
61919 6EP1961-3BA01 sitop, буферный модуль для 6ep1x3x-3bax0, время буферизации 100 мс/40 a, 200 мс/20 a, макс. 10 секунд при низкой токовой нагрузке 1.2 Заказать
110366 6EP1961-3BA10 sitop power модульн. исполн., модуль сигнализ. для блоков питания 6ep1436-3ba00 и 6ep1437-3ba00. сигнальн. контакт наличия входн. напряж., сигнальн. контакт наличия выходн. напряж., дискр. вход для вкл./ откл. блока питания 0.15 Заказать
;
