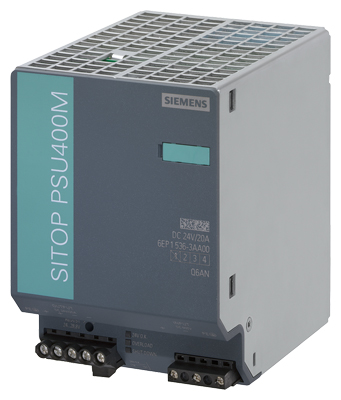

SITOP PSU400M DC/DC 24В, 20А производства Siemens

Заказной номер

6EP1 536-3AA00

Вход

постоянный ток

Номинальное значение напряжения V_вх.ном.

600 В DC

Диапазон напряжения

200 ... 900 В DC

Стойкость к перенапряжениям

Автоматическое отключение V вх > 900 В DC

Перекрытие исчезновения питающего напряжения при I_{вых. ном.}

-

Номинальное значение частоты сети и диапазон частоты сети

-

Номинальное значение тока I_{вх. ном.}

0.8/5 A

Ограничение тока включения (+25°C)

< 8 A

I²t

< 0.02 A²с

Встроенный входной предохранитель

Да, 20 kA; L/R < 2 мс (+и - входы)

Рекомендуемая защита в сетевой подводке

Выход

Регулируемое постоянное напряжение

Номинальное значение напряжения U_{вых. ном.}

24 В постоянного тока

Общий допуск

±3%

• Статическая компенсация сетевых возмущений

Приблизительно ± 0.3%

• Статическая компенсация нагрузки

Приблизительно ± 0.3%

Соединение с шиной считывания

-

Остаточные пульсации

< 150 мВ_pp

Пики (ширина полосы частот: 20 Мгц)

< 200 мВ_pp

Диапазон заданных значений

24 ... 28.8 В

Индикация рабочего состояния

Светодиод зеленого цвета для 24 В о.к.

Хеленый мигающий  светодиод для задержки старта

Сигнализация

Состояние питания через контакт реле (NO контакт, пропускная способность контакта

60 В DC/0.3 A)

Поведение при включении/выключении

Без перерегулирования U_вых. (мягкий старт)

Задержка пуска / Нарастание напряжения

< 10 с/< 150 мс

Номинальное значение I_{вых. ном.}

20 A

Диапазон тока

• до 45°C

0 ... 20 A

• до +60°C

0 ... 9 A (до +70°C)

Динамика U/I при

• Короткое замыкание при запуске

40 A в течение 150 мс

• Короткое замыкание во время работы

Возможность параллельного включения для повышения мощности

да, переключаемая характеристика

Эффективность

Коэффициент полезного действия

при U_{вых. ном.}, I_{вых.ном.}

примерно 95%

Мощность потерь при U_{вых. ном.}, I_{вых. ном.}

примерно 25 Вт

Защита и контроль

Защита от перенапряжения на выходе

< 33 В

Ограничение силы тока

Примерно 22 A, способность выдерживать перегрузки 150%I_{вых.ном.} до 5 с/мин

Защита от короткого замыкания

Стабилизированная выходная характеристика  приблизительно 22 A

Индикатор перегрузки/короткого замыкания

Желтый LED для перегрузки, красный - отключение, мигающий красный превышение температуры

Безопасность

Потенциальная развязка первичных цепей с вторичными

да, выходное напряжение SELV U_вых. в соответствии с EN 60950 и EN 50178

Класс защиты

Класс I

Ток утечки

Проверка Союза технадзора (TUV)

Да

Маркировка CE

Да

UL/cUL (CSA) допуск к эксплуатации

cULus-listed (UL 508, CSA 22.2 No. 14-M95)

Допуск к эксплуатации FM

-

Разрешение для судостроения

-

Род защиты (EN 60529)

IP20

Электромагнитная совместимость

Излучение помех (эмиссия)

EN 55022 класс А

Ограничение сетевых гармоник

EN 61000-3-2

Помехоустойчивость (иммунитет)

EN 61000-6-2

Эксплуатационные данные

Диапазон температур окружающей среды

-25 ... +70°C при естественной конвекции

Диапазон температур транспортировки и хранения

‑40 ... +85 °C

Класс влажности

Климатический класс 3K3 по EN 60721

Механика

Клеммы

• DC вход +,-, PE

по одному винтовому зажиму для однопроволочного или тонкопроволочного провода от 0,2 до 6/4 мм2

• выход +, -

По два винтового зажима для провода

от 0.2 до 4 мм² (+, ‑)

• Сигналы сообщений, управляющие входы

2 винтовых клеммы для провода от 0.14 до 1,5 мм² (клеммы реле 13,14)

Размеры (Ш x В x Г) в мм

90 x 125 x 125

Вес, около

1.2 кг

Монтаж

Может защелкиваться на стандартной профильной шине DIN EN 50 022-35 x 15/7,5

Принадлежности

Маркировочные пластины (3RT1900-1SB20)
