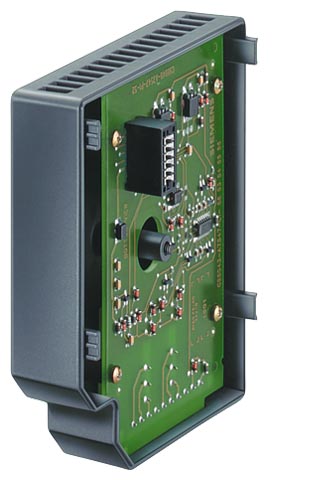

Сигнальный модуль для блоков SITOP modular производства Siemens

Сигнальный модуль для блоков SITOP modular

Сигнальный модуль может использоваться совместно со всеми модификациями блоков питания SITOP modular и позволяет выполнять дистанционное включение/ отключение блока питания, а также формировать сигналы о состояниях блока питания с помощью встроенных контактов реле.



Диагностический модуль

Заказной номер

6EP1961-3BA10

Вход/Выход



Номинальное напряжение Vвх ном.

-

Диапазон напряжений

-

Управляющий вход

без развязки

Номинальное напряжение Vвых. ном.

-

Номинальный ток Iвх. ном.

-

Номинальная частота в сети питания

-

Время преодоления, макс.

-

Параллельное подключение для увелечения нагрузки

-

Защита и контроль



Статическое ограничение тока

-

Короткого замыкания

-

Сигнализация / Выходные сигналы



Индикацию рабочего состояния

-

DC 24 В O.K.

Замыкающийся контакт реле, допустимая нагрузка 6 A / 240 В AC

Готовность включения O.K.

Замыкающийся контакт реле, допустимая нагрузка 6 A / 240 В AC

Надежность



Развязку по напряжению (EN 60950)

да, SELV

Класс защиты (IEC 536; VDE 0106 T1)

Класс I

TÜV-тест

да

Маркировка CE

да

UL / cUL (CSA)-одобрение

да, UL/cUL-список(UL 508, CSA 22.2)

FM-одобрение

-

Морской сертификат

-

Степень защиты (EN 60 529; VDE 0470 T1)

IP 20

EMС



Случайные помехи

EN 50081-1, EN 55022 Класс B

Ограничение гармоник

EN 50082-2

Рабочие спецификации



Диапазон температуры окружающего воздуха

от 0 до +60 °C с естественной вентиляцией

Диапазон температур транспортировки и хранения

-25...+85°C

Влажность

Климатический класс 3K3 согласно EN 60 721

Механические характеристики



Подключение

Винтовая клемма для одножильного/многожильного провода, толщиной от 0.14 до 2.5 мм2

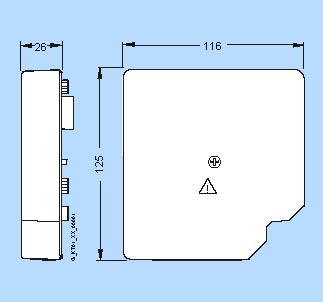

Размеры (Ш x В x Г) в мм

26 x 125 x 116

Вес, примерно

0,15 кг

Установка

непосредственно на блок питания






Номер заказа:

6EP1 961-3BA00

Код Заказной номер Описание Вес (кг) Заказать
109164 6AG1961-3BA10-6AA0 siplus sitop, сигнальный модуль (позолоченные контакты) для блоков питания 6ep1xxx-3ba00 на основе 6ep1961-3ba10 0.2 Заказать
60723 6AG1961-3BA10-7AA0 siplus ps, сигнальный модуль для блока питания, расширенный диапазон рабочих температур -25... +70 градусов цельсия, на основе модуля 6ep1961-3ba10 0.15 Заказать
110366 6EP1961-3BA10 sitop power модульн. исполн., модуль сигнализ. для блоков питания 6ep1436-3ba00 и 6ep1437-3ba00. сигнальн. контакт наличия входн. напряж., сигнальн. контакт наличия выходн. напряж., дискр. вход для вкл./ откл. блока питания 0.15 Заказать
;
