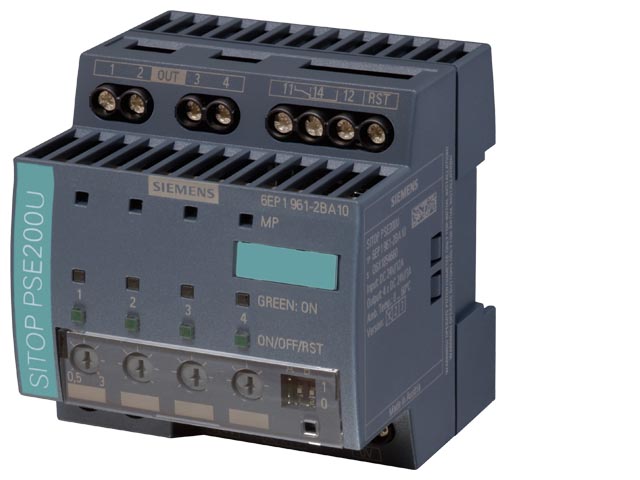

Модуль SITOP PSE200U предназначен для работы с блоками питания =24 В, распределения их выходного тока между несколькими параллельными цепями и мониторинга этих цепей. В случае появления перегрузки или короткого замыкания в одной из ветвей питания нагрузки модуль обеспечивает селективное отключение этой ветви, оставляя в работе все остальные ветви. Один модуль SITOP PSE200U способен обслуживать до 4 параллельных ветвей питания нагрузки.
| Блок питания, Тип | Модуль, 4 x 3 A | Модуль, 4 x 10 A |
|---|---|---|
| Заказной номер | 6EP1 961-2BA11 | 6EP1 961-2BA21 |
| Вход | Постоянное напряжение | Постоянное напряжение |
| Номинальное напряжение Vвх ном | 24 В DC | 24 В DC |
| Диапазон напряжений | 22 ... 30 В | 22 ... 30 В |
| Защита от перенапряжений | 35 В | 35 В |
| Входной ток Iвх ном | 12 A | 40 A |
| Выход | Постоянное напряжение  | Постоянное напряжение  |
| Номинальное напряжение, Vвых.ном | Vвх - примерно 0.2 В | Vвх - примерно 0.2 В |
| Допустимые отклонения | В соответствии с входным напряжением | В соответствии с входным напряжением |
| Число выходных каналов | 4 | 4 |
| Номинальный ток Iвых ном | 3 A на каждый канал | 10 A на каждый канал |
| Диапазон уставок | 0.5 ... 3 A на каждый канал с помощью потенциометра | 3 ... 10 A на каждый канал с помощью потенциометра |
| Параллельное подключение каналов | Не допустимо | Не допустимо |
| Подключение каналов | Подключение всех каналов по достижению напряжения > 20 В, время задержки 25 мс, 100 мс или, настраиваемое с помощью DIP-переключателя, оптимальное для нагрузки | Подключение всех каналов по достижению напряжения > 20 В, время задержки 25 мс, 100 мс или, настраиваемое с помощью DIP-переключателя, оптимальное для нагрузки |
| Эффективность |
 |
 |
| КПД при Vвых ном, Iвых ном | Примерно 97 % | Примерно. 97 % (тип. 99 %) |
| Потери мощности при Vвых ном, Iвых ном | Примерно 9 Вт | Примерно 30 Вт (тип. 10 Вт) |
| Характеристики отключения для каждого канала |
 |
 |
| Перегрузка по току | Iвых. = 1.0... 1.3 x значения уставки, приблизительно после 5 с  | Iвых. = 1.0... 1.3 x значения уставки, приблизительно после 5 с  |
| Ограничение тока | Iвых. = 1.3 x значения уставки приблизительно после 50 - 100 мс  | Iвых. = 1.3 x значения уставки приблизительно после 50 - 100 мс  |
| Немедленное отключение | Iвых.> установленного значения и Vвх. <20 В, отключение через 0.5 мс | Iвых.> установленного значения и Vвх. <20 В, отключение через 0.5 мс  |
| Остаточный ток при отключении | - | - |
| Сброс | Использование кнопки на модуле | Использование кнопки на модуле |
| Удаленный сброс отключения | Не изолированный вход 24 В (сигнал > 15 В) | Не изолированный вход 24 В (сигнал > 15 В) |
| Защита и мониторинг |
 |
 |
| Защита канала | 5 A внутренний не обслуживаемый плавкий предохранитель | 15 A внутренний не обслуживаемый плавкий предохранитель |
| Индикаторы режима | Трехцветный индикатор на каждый канал:
 | Трехцветный индикатор на каждый канал: Зеленый  "Выход работает в нормальном режиме"  |
| Сигнальный контакт | Общий сигнализирующий замыкающий контакт (NO) 0.5 A/24 В DC) | Общий сигнализирующий замыкающий контакт (NO) 0.5 A/24 В DC) |
| Безопасность | В соответствии с EN 60950 и EN 50178 | В соответствии с EN 60950 и EN 50178 |
| Класс защиты | Класс III | Класс III |
| Степень защиты (EN 60 529) | IP20 | IP20 |
| Маркировка СЕ | Да | Да |
| UL/cUL (USA ) | В процессе | В процессе |
| Взрывозащита | ATEX EX II 3G Ex nAC II T4 | ATEX EX II 3G Ex nAC II T4 |
| EMC |
 |
 |
| Излучаемые помехи | EN 55022 Класс B | EN 55022 Класс B |
| Помехоустойчивость | EN 61000-6-2 | EN 61000-6-2 |
| Условия эксплуатации |
 |
 |
| Температуры окружающего воздуха | 0 ... +60 °C с естественным охлаждением | 0 ... +60 °C с естественным охлаждением |
| Температура хранения и транспортировки | ‑25 ... +85 °C | ‑25 ... +85 °C |
| Класс влажности | Климатический класс 3K3 по EN 60 721, без конденсации | Климатический класс 3K3 по EN 60 721, без конденсации |
| Механические характеристики |
 |
 |
| Соединения |
 |
 |
|
 | 2 зажима под винт 0.5 ... 10 мм2 | 2 зажима под винт 0.5 ... 10 мм2 |
|
 | 2 зажима под винт 0.5 ... 4 мм2 | 2 зажима под винт 0.5 ... 4 мм2 |
|
 | 1 зажим под винт 0.5 ... 4 мм2 | 1 зажим под винт 0.5 ... 4 мм2 |
|
 | 3 зажима под винт 0.5 ... 4 мм2 | 3 зажима под винт 0.5 ... 4 мм2 |
|
 | 1 зажим под винт 0.5 ... 4 мм2 | 1 зажим под винт 0.5 ... 4 мм2 |

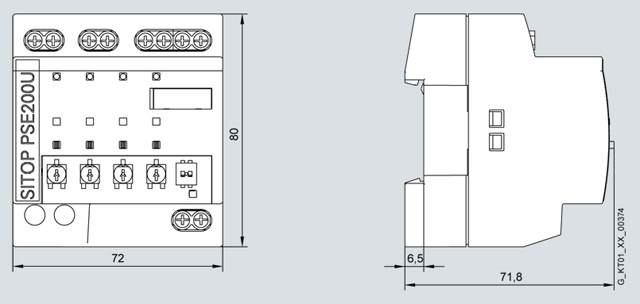

| Размеры (Ш x В x Г) в мм | 70 x 80 x 72 | 70 x 80 x 72 |
| Вес | 0.2 кг | 0.2 кг |
| Монтаж | Монтаж на стандартной профильной шине, DIN EN 50 022-35 x 15/7.5 | Монтаж на стандартной профильной шине, DIN EN 50 022-35 x 15/7.5 |

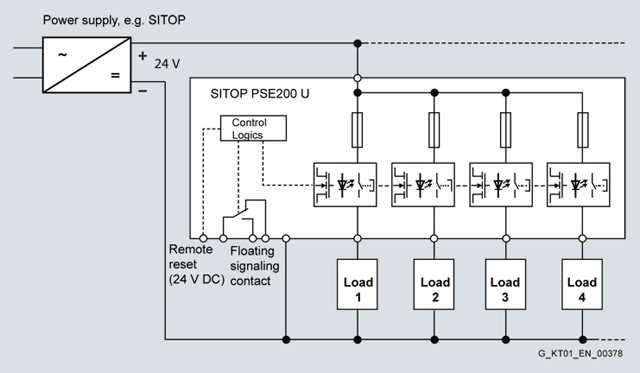

Принципиальная схема модуля SITOP PSE200U
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 92929 | 3RT1900-1SB20 | идентификационная табличка 20x7 mm бирюзовый цвет упаковка с 17 рамк. 20 табличек на рамку = 340 табличек (предпочтительный тип) | 0.1 | Заказать |
| 61918 | 6EP1961-2BA11 | sitop pse200u 3 a, модуль селективности, 4 канала, вход: =24 в, выход: =24 в/ 3 а на каждый канал. выходной ток настраивается в диапазоне 0.5 — 3 а | 0.17 | Заказать |
| 110365 | 6EP1961-2BA21 | sitop pse200u 10 a, модуль селективности, 4 канала, вход: =24 в, выход: =24 в/ 10 а на каждый канал. выходной ток настраивается в диапазоне 3 — 10 а | 0.22 | Заказать |
