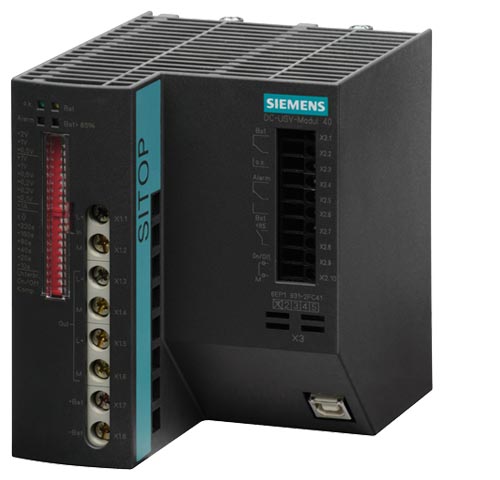

SIPLUS DC-UUPS 40 A производства Siemens

SIPLUS DC-UUPS 40 A



  • Компактный корпус шириной 102 мм.
  • Буферирование исчезновения входного напряжения за счет немедленного электронного подключения аккумуляторной батареи в момент достижения входным напряжением значения, заданного DIP переключателями модуля.
  • Высокий уровень надежности, обеспечиваемый мониторингом степени эксплуатационной готовности блока бесперебойного питания, линии подключения батареи, состояния батареи (сообщение "Battery replacement necessary") и уровня заряда батареи (сообщение "Battery charged >85%").
  • Поддержка автоматического горячего рестарта промышленных компьютеров с помощью выбираемой характеристики отключения.
  • Наличие модификации с встроенным интерфейсом USB.
    Программное обеспечение можно загрузить из Интернета по адресу:
    http://www.siemens.de/sitop
    Работа под управлением операционных систем Windows NT4.0, Windows 2000 и Windows XP.



Замечание:

Модули SIPLUS extreme создаются на базе стандартных продуктов Siemens и совпадают с ними по большинству параметров. Особые свойства модулей SIPLUS extreme приведены в следующей таблице.



SIPLUS PS DC UPS 24 V/40 A



Заказной номер

6AG1 931-2FC21-7AA0

Заказной номер базового модуля

6EP1 931-2FC21

Диапазон рабочих температур

-25 ... +70 °C

Условия эксплуатации

Тяжелые промышленные условия эксплуатации

Технические данные

Совпадают с техническими данными базового модуля за исключением допустимых условий эксплуатации

Условия эксплуатации

Относительная влажность

5 ... 100%, допускается появление конденсата

Биологически активные вещества

По EN 60721-3-3, класс 3B2, плесень и спроы грибка (исключая фауну)

Химически активные вещества

По EN 60721-3-3, класс 3C4, включая соленый туман, и ISA–S71.04 уровни сложности G1; G2; G3; GX 1)2)

Механически активные вещества

По EN 60721‑3‑3, класс 3S4, включая песок и пыль 2)

Атмосферное давление (зависит от значения верхней границы диапазона рабочих температур)

1080 ... 795 гПа (-1000 ... +2000 м)
во всем диапазоне рабочих температур

795 ... 658 гПа (+2000 ... +3500 м)
со снижением верхней границы диапазона на 10 K

658 ... 540 гПа (+3500 ... +5000 м)
со снижением верхней границы диапазона на 20 K


1) ISA-S71.04 уровень сложности GX: длительная нагрузка: SO2 < 4.8 мг/м3; H2S < 9.9 мг/м3; Cl < 0.2 мг/м3; HCl < 0.66 мг/м3; HF < 0.12 мг/м3; NH < 49 мг/м3; O3 < 0.1 мг/м3; NOX < 5.2 мг/м3
В течение 30 минут в сутки: SO2 < 14.8 мг/м3; H2S < 49.7 мг/м3; Cl < 1.0 мг/м3; HCl < 3.3 мг/м3; HF < 2.4 мг/м3; NH < 247 мг/м3; O3 < 1.0 мг/м3; NOX < 10.4 мг/м3

2) При эксплуатации в атмосфере с содержанием активных веществ на незадействованные интерфейсы должны устанавливаться включенные в комплект поставки защитные колпачки.



Техническую документацию по модулям SIPLUS можно найти в Интернете по адресу:
http://www.siemens.de/siplus-extreme



Модуль DC UPS 40 A

№ для заказа

6EP1 931-2FC21
6EP1 931-2FC41(с интерфейсом USB)

Вход L+/ M в нормальном режиме

Регулируемое напряжение постоянного тока

Номинальное напряжение Vвх.ном.1)

24 В пост. тока

Диапазон напряжений

от 22 до 29 В пост. тока

Порог подключения для батареи

22,5 В пост. тока ± 0,1 В (заводская настройка), настраивается в диапазоне от 22 до 25,5 В пост. тока (шагами по 0,5 В)

Номинальный ток Iвх.ном.

40 A + около 2.6 A при разряженной батарее

Буферизация питающей сети



Время буферизации питающей сети

Зависит от подключенной батареи и тока нагрузки:

  • при использовании 2 батарейных модулей на 7 А-ч (6EP1935-6ME21) при +25 °C: около 2 мин. при 40 A
  • при использовании 1 батарейного модуля на 7 А-ч (6EP1935-6ME21) при +25 °C: около 2 мин. при 20 A; 15 мин. при 10 A; 38 мин. при 5 A
  • при использовании 2 батарейных модулей на 12
    А-ч (6EP1935-6ME21) при +25 °C: около 11 мин. при 40 A
  • при использовании 1 батарейного модуля на 12 А-ч (6EP1935-6ME21) при +25 °C: около 11 мин. при 20 A; 30 мин. при 10 A; 60 мин. при 6 A

Цепь управления включением/выключением

Требуется внешний перекидной нормально открытый контакт (макс. нагрузка 15 В пост.  тока / макс. 10 мА).
Если цепь управления разомкнута, то батарея отделена от выхода L+, и буферизация сети, таким образом, прекращается.

Время буферизации

Настраивается с помощью DIP-переключателя на максимальное время буферизации вплоть до принудительного выключения через  защиту от полного разряда (примерно при 19 В) или на предел времени от5 до 635 с (шагами по 10 с)

Прерывание

Настраивается с помощью DIP-переключателя на один из двух вариантов:

  • Прерывание в выходном напряжении минимум на 5 с по истечении установленного времени буферизации для поддержки автоматического перезапуска промышленных ПК
  • Источник бесперебойного питания для потребителей после восстановления входного напряжения

Выход L+/ M в нормальном режиме



Номинальное напряжение Vвых.ном.

24 В пост. тока (выходное напряжение блока питания SITOP)

Диапазон напряжений

Входное напряжение Vвх. меньше примерно 0,5 В пост. тока

Выходной ток

от 0 до 40 A

Динамический ток при перегрузке

Электронное выключение выхода при превышении Iout rated на  величину от 5 до 40 % примерно через 80 мс с попытками автоматического перезапуска (с интервалами около 20 мс между попытками перезапуска)

Динамический ток при коротком замыкании

Электронное ограничение тока до величины от 1,5 до 3  Iвых.ном. в течение примерно 20 мс, затем электронное выключение выхода с попытками автоматического перезапуска (с интервалами около 20 мс между попытками перезапуска)

Выход +Bat / -Bat в нормальном режиме

Зарядная характеристика CVCC (сначала ток постоянной величины, затем напряжение постоянной величины)

Напряжение в конце зарядки

27,0 В пост, тока ± 0,1 В (заводская настройка), настраивается в диапазоне от 26,3 до 29,3 В пост. тока (шагами по 0,1 В)

Ток нагрузки

Около 2 A (заводская настройка), настраивается на 1 A или 2 A(зарядка выполняется с замкнутой или разомкнутой  цепью включения/выключения)

Коэффициент полезного действия/тепловые потери



При Vвых.ном., Iвых.ном.,примерно

97.2% / 28.6 Вт

При работающей батарее, около

96.9% / 33.6 Вт

Защита и контроль



Защита от обратной полярности

От перепутывания полярности во входном напряжении и батареях

Защита от перегрузки

Электронное выключение выхода при превышении Iвых.ном. на величину от 5 до 40 % от Iвых.ном. примерно через 80 мс с попытками автоматического перезапуска (с интервалами около 20 мс между попытками перезапуска)

Защита от короткого замыкания

Электронное ограничение тока до величины примерно от 1,5 до 3 Iвых.ном. в течение примерно 20 мс, затем электронное выключение выхода с попытками автоматического перезапуска (с интервалами около 20 мс между попытками перезапуска).
Встроенный, недоступный предохранитель на 64 A

Защита от полного разряда

Автоматическое выключение, если напряжение батареи опускается ниже примерно 19 В

Контроль
"Обрыв в цепи батареи"

Аварийный сигнал, если цепь батареи не замкнута, или она размыкается во время работы (циклический контроль приблизительно каждые 20 с)

Контроль
"Необходима замена батареи"

Аварийный сигнал мигает с частотой примерно 1/4 Гц (около 2 с сигнал, около 2 с нет сигнала, около 2 с сигнал и т.д.).
Контроль каждые 4 часа, если не произошла операция буферизации или выключение.
Контроль не выполняется, если переключатель совместимости находится в положении "On [Включено]"!

Контроль
"Состояние заряда батарей > 85%"

Сигнал для индикации того, что батареи заряжены, по крайней мере, до 85% номинальной емкости.

Сигнализация 3)



Нормальная работа

Зеленый светодиод (o.k. [все в порядке]) и перекидной сигнальный контакт
"24 VDC o.k. / Bat" в положении "24 VDC o.k."4)

Буферизация или работа батареи (батарея питает нагрузку одна или вместе с блоком питания в случае перегрузки)

Желтый светодиод (Bat [батарея]) и перекидной сигнальный контакт "24 VDC o.k. / Bat" в положении "Bat" (= выключенное положение)

Аварийный сигнал (буферизация не готова, или предварительное предупреждение, начиная с напряжения батареи < 20,4 В)

Красный светодиод (alarm[аварийный сигнал]) и перекидной сигнальный контакт в положении "Alarm" (= выключенное положение).

Причинами недостаточной готовности к буферизации во время нормальной работы могут быть: выключенное состояние или обрыв цепи управления включением/ выключением, батарейный модуль не подключен, перепутывание полярности или неисправность батареи (напряжение батареи < 18,5 В) или обрыв между батареей и модулем бесперебойного питания. Сканирование и, тем самым, обновление сигнала каждые 20 с.

Аварийный сигнал, мигающий с частотой около 1/4 Гц, сообщает, что необходима замена батареи.

Причинами недостаточной готовности во время буферизации могут быть: напряжение батареи упало ниже 20,4 В пост. тока
(= предварительное предупреждение перед отключением через защиту от полного разряда), а также отключение батареи из-за перегрузки, короткого замыкания, защиты от полного разряда или истечения времени буферизации. После этого красный светодиод выключается.

"Состояние заряда батарей > 85%"

Второй зеленый светодиод (Bat > 85%) и перекидной нормально открытый контакт замкнут (выключенное положение = разомкнут)

Переключатель совместимости
(только у 6EP1931-2EC21)

С помощью DIP-переключателей можно выбрать следующее:

Положение переключателя "Off [Выключено]" - "существенные свойства аналогичны новой серии источников бесперебойного питания постоянного тока (DC UPS)" или "On [Включено]" - "аналогичны предыдущему модулю DC UPS 40, 6EP1931-2FC01"

Положение переключателя совместимости "On": Измененный вывод аварийного сигнала: в случае обрыва провода между батарейным модулем и модулем DC UPS красный светодиод мигает с частотой 1/3 Гц, и перекидной сигнальный контакт (аварийный сигнал) переключается с частотой около1/3 Гц

Тестирование батареи не выполняется.

Необязательный интерфейс и программное обеспечение



Порт USB

Только у 6EP1 931-2FC41
Вывод всех сигналов и прием сигнала "Запуск удаленного таймера". Техническое устройство: спецификация 2.0 с полной скоростью, т.е. 2 Мбита/с. Питание +5 В от источника бесперебойного питания DC UPS ("самопитающийся").
Необходимое подключение к ПК: имеющийся в продаже 4-жильный экранированный кабель, 90 Ом, макс. 5 м, разъем USB серии "A" к ПК и разъем USB серии "B" к DC UPS

Программное обеспечение

Инструментальное программное средство (работает под WinNT 4.0, Win 2000 и WinXP) для считывания и обработки сигналов доступно для загрузки из Интернета по адресу

 http://www.siemens.com/sitop

Этот сайт также предоставляет дополнительную информацию об этом интерфейсе.

Сигналы управления



Сигнал управления включением/выключением

Буферизация завершается, или батарея отсоединяется от выхода путем разрыва цепи управления (или с помощью DIP-переключателей на блоке). Все остальные функции сохраняются.

"Запуск удаленного таймера" через порт USB

Запускает буферизацию сети в течение установленного времени

Безопасность



Гальваническая развязка между первичной и вторичной цепью

Отсутствует

Класс защиты (EN 60950)

Класс III (внешняя цепь и блок питания: требуется безопасное напряжение (SELV) в соответствии с EN 60950)

Электромагнитная совместимость



Излучаемые помехи

Подавление радиопомех в соответствии с EN 55022, кривая предельных значений B

Помехоустойчивость

Помехоустойчивость в соответствии с EN 61000-6-2

Условия окружающей среды



Температура окружающей среды во время работы

от 0 до +60 °C при естественной конвекции

Температура транспортировки и хранения

от -40 до +70 °C

Род защиты (EN 60529)

IP20

Класс влажности

Условия использования в соответствии с EN 60721, климатический класс 3K3 (относительная влажность воздуха от 5 до 85% и абсолютная влажность воздуха от 1 г/м³ до 25 г/м³; без конденсации)

Допуски к эксплуатации



CE

Сертификат соответствия CE согласно 89/336 EEC

UL/CSA

UL 508 / CSA C22.2, дело E197259

Механическая система



Подключение входов 24 В пост. тока

2 винтовых клеммы для проводов от 0,33 до 10 мм² / от 22 до 7 AWG (по американскому стандарту на диаметр проводов)

Подключение выходов 24 В пост. тока

4 винтовых клеммы для проводов от 0,33 до 10 мм² / от 22 до 7 AWG

Подключение батарейного модуля 24 В пост. тока

2 винтовых клеммы для проводов от 0,33 до 10 мм² / от 22 до 7 AWG

Подключение цепи управления и сигналов

10 винтовых клемм для проводов от 0,5 до 2,5 мм² / от 20 до 13 AWG

Размеры (Ш x В x Г) в мм

102 x 125 x 125

Необходимые зазоры

50 мм над блоком и 50 мм под блоком

Вес

Около 1,1 кг (с портом USB: около 1,1 кг

Монтаж

Защелкивается на стандартной шине DIN EN 50022-35x15/7.5


1) Все блоки питания SITOP на 24 В пост. тока допустимы без ограничения

2) Для достижения тока 40 А необходимы два батарейных модуля, подключенных параллельно

3) Допустимые значения для контактов: 60 В пост. тока / 1 A или 30 В перем. тока / 1 A

4) "24 VCD o.k." означает: Напряжение блока питания больше порога подключения батареи, установленного на модуле DC UPS 40
