Система предохранителей NEOZED

Правильный подвод питания

Все цоколи NEOZED необходимо запитывать снизу, с тем чтобы при вынимании предохранительной вставки кольцо с резьбой не находилось под напряжением.

Виды присоединения

Клеммы цоколей NEOZED выполнены в различных вариантах, чтобы максимально удовлетворять требования пользователя.

Клеммы

Клеммы цоколей NEOZED бывают в следующих комбинациях:

KK, SS, KS, BB и R.

Принятое на рынке обозначение означает, например, “KS”= :

Первая буква:
контактный винт, ввод клемма снизу

Вторая буква:
скоба с зажимом, вывод клемма сверху

Функциональность

Разъединители нагрузки MINIZED принадлежат к семейству предохранителей NEOZED. При выключении они полностью размыкают фазу на вводе и выводе разъединителя нагрузки. Устройства предназначены для использования предохранительных вставок NEOZED.
Механическая блокировка препятствует включению неправильно установленных предохранительных вставок
NEOZED. Включение возможно только в том случае, если плавкие вставки предохранителей NEOZED ввернуты или вставлены
надлежащим образом.

Линейка продуктов
  • MINIZED выключатель-разъединитель D01, выдвижное исполнение, 55 mm установочная глубина
  • MINIZED выключатель-разъединитель D02, выдвижное исполнение, 55 mm установочная глубина
  • MINIZED выключатель-разъединитель D02, выдвижное исполнение, 70 mm установочная глубина
Универсальное применение

Разъединители нагрузки MINIZED D02 могут принимать как предохранительные вставки D02, так и предохранительные вставки
D01. При использовании предохранительных вставок D01, в зависимости от исполнения, применяются различные варианты:
либо в резьбовую крышку помещается специальная фиксирующая пружина, либо в выдвигающуюся часть вставляется переходник.

Ошиновка

У разъединителей нагрузки MINIZED D02 вводные и выводные зажимы одинаковы и могут подключаться к сборным шинам. Подвод питания и/или ошиновка может осуществляться по выбору снизу либо сверху.

MINIZED выключатель-разъединитель
  • Видимое и ясное подключение проводников, которое может быть легко проверено. Это облегчает ввод кабеля и экономит время
  • Выдвижное исполнение для безопасной замены плавких вставок в обесточенном состоянии. Это обеспечивает повышенную защиту
  • Ввод может быть осуществлен как сверху так и снизу. Этим достигается гибкость применения
NEOZED предохранители-выключатели нагрузки
  • Выдвижное исполнение для безопасной замены плавких вставок в обесточенном состоянии. Это обеспечивает повышенную защиту
  • Экстремально узкая конструкция. Один модуль на полюс. Это сохраняет пространство и стоимость.



NEOZED основания сделанные из литого пластика
  • Видимое и ясное подключение проводников, которое может быть легко проверено. Это облегчает ввод кабеля и экономит время
  • Два типа с различными видами клемм предлагают расширенные опции применения

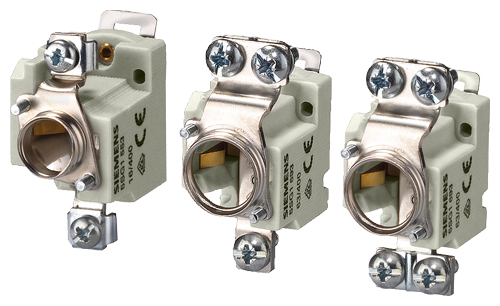

NEOZED цоколи изготовленные из керамики
  • Эти цоколи самые широкоиспользуемые устройства для применения с плавкими вставками NEOZED. Стоимостная эффективность вне конкуренции.

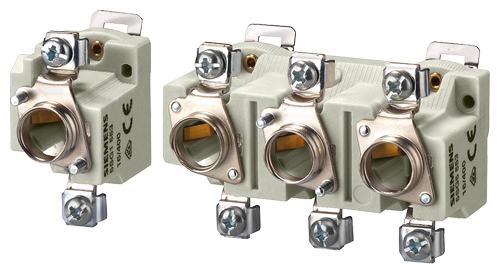

Цоколи D01 с клеммами BB

  • Ввод, хомут B
  • Вывод, хомут B

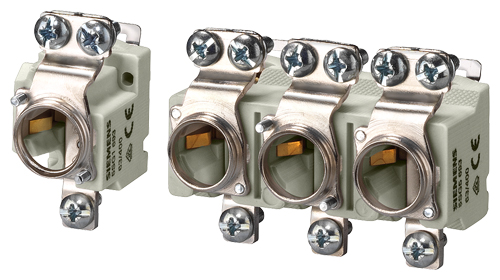

Цоколи D02 с клеммами KS

  • Ввод, контактный винт K
  • Вывод, скоба с зажимом S

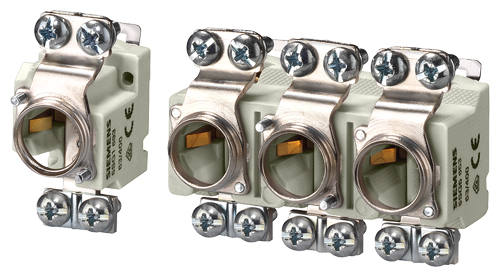

Цоколи D02 с клеммами SS

  • Ввод, скоба с зажимом S
  • Вывод, скоба с зажимом S



;
