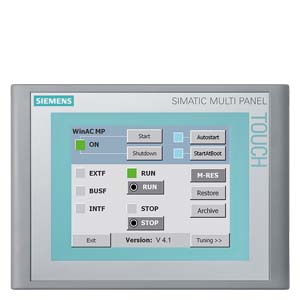

SIMATIC WinAC MP 2007 производства Siemens

SIMATIC WinAC MP 2007
  • Софт контроллер на основе Windows CE работает на всех мульти панелях
  • Есть отдельные версии софт контроллера для 277 и 377 серий панелей, оптимизированные для каждой серии
  • Экономичное решение для всех приложений в комбинации с промышленной аппаратной основой
  • Идеальное недорогое решение занимающее мало места для задач автоматизации машин и установок
  • Лучшая сервисная концепция с сохранением/востановлением всех данных на стандартой карте MultiMediaCard или стандартной USB Flash карте



WinAC MP 2007 это новый софт контроллер на аппаратной Simatic HMI платформе мультипанелей. Он был разработан для применения в небольших и средних задачах автоматизации, для которых важна стоимость и не требуется милисекундная реакция на сигналы. WinAC MP2007 использует проверенный программный инстрuментарий, такой как Step7 (V5.4/SP1 или выше) и WinCC flexible 2007 (Standard или выше). Это дает возможность начать работу с WinAC MP 2007 без изучения новых инструментов. Интерфейс пользователя WinAC MP 2007 поставляется в форме "SIMATIC HMI example project". Пользователь может копировать необходимые части этого проекта в свой проект. Конечно, все операторские функции WinAC MP 2007 доступны в списке функций после инсталляции опции на компьютер с WinCC flexible (начиная с версии 2007)! Периферия соединяется по Profibus DP. Доступны для использования как ET станции с модулями IO, так и технологические модули.



Работа с проектами WinCC flexible

Работа с проектами WinCC flexible производится в программном пакете WinCC flexible 2007 (начиная с версии Standard)

Если WinCC flexible интегрирован и используется в STEP 7, общая база данных дает высокую степень комфорта для конфигурирования панели и оптимизирует продолжительность создания приложения. Это позволяет также избегать множества ошибок.



Концепция обслуживания

Концепция обслуживания софт контроллера на мультипанели предлагает другое преимущество. Все данные, включая операционную систему, данные конфигурации системы визуализации и софт контроллера, архивы, рецепты, лицензии и т.д. могут быть  сохранены на стандартный носитель информации нажатием одной кнопки. Исключение только для данных области данных M-Ram (содержащей флаги статуса, таймеры, счетчики и блоки данных). Однако для процедуры востановления они не нужны. Поэтому функция сохранения/востановления предлагает отличительную концепцию для обслуживания системы.

WinAC MP 2007 совпадает по функциям с аппаратным CPU и является реальной альтернативой для проектов, где важна как стоимость решения, так и стабильность работы системы управления.

Функции для WinAC MP 2007 интегрированы в WinCC flexible и Step7 при установке пакета на компьютер. Это дает возможность каждому пользователю свободно управлять работой контроллера или если необходимо блокировать доступ к кнопкам для включения/выключения в проекте Simatic HMI. Конечно имеется готовый для использования пример пользовательского интерфейса для управления контроллером, который можно модифицировать.

Таймеры, счетчики, флаги и блоки данных сохраняются в мультипанеле также, как и в аппаратном CPU. Источник бесперебойного питания не требуется.

Время работы процессора в мультипанели распределяется между WinAC MP и HMI Runtime и настроено для типичных применений, но может быть изменено если требуется.

Для критичных по времени приложений можно использовать прерывание по времени OB35 (мин. скорость мпульса 1 мс). Также для быстрой реакции на сигналы можно использовать OB40 (прерывание периферии). Для сервиса и возможностей оптимизации имеется элемент для вывода в среде визуализации гистограммы времени циклов WinAC MP.



Версии

WinAC MP 2007 доступен в двух версиях. Каждая версия определяет свой класс производительности.

  • Первая версия оптимизирована для работы на платформе MP 277. Эта версия, именуемая WinAC MP 277, соответсвует производительности S7 315. Характеристики WinAC MP 277 соответсвуют аппаратному, но не все.
  • Вторая версия оптимизирована для платформы MP 377. Эта версия, именуемая WinAC MP 377, соответсвует производительности аппаратного S7 317. Все предельные значения для параметров такие же как у аппаратного CPU и не могут быть изменены пользователем. Детальное техническое описание приведено в отдельной главе.

Принцип работы и набор функций для WinAC MP 2007 в основном идентичен аппаратному CPU. Специфические настройки параметров WinAC MP 2007 осуществляются в Hardware Config. Хотя WinAC MP 2007 и HMI RunTime разделяют ресурсы процессора имеются специальные возможности для выделения времени работы WinAC MP 2007. Все команды ПЛК выполняются более быстро, чем на аппаратном CPU, но требуется также создать резерв времени для работы программ визуализации. Это гарантируется разделением времени работы процессора между WinAC MP и HMI RunTime в пределах от 15% до 85%. На практике это означает, что цикл OB1 софт контроллера CPU происходит в "n" раз быстрее, чем в аппаратном контроллере, но не стартует сразу,а дает время для работы среды визуализации. Другое преимущество WinAC MP 2007 в том, что время работы среды визуализации (известное как Sleeptime) может быть всегда остановлено на короткое время прерыванием WinAC MP 2007 для срочной обработки сигналов.

Клавиши с малым временем отклика могут использоваться с WinAC MP 2007 с использованием функции "DP direct keys". Это дает другое преимущество в производительности для WinAC MP 2007.

Инсталляция/лицензирование

Инсталляция не вызывает проблем. Используйте ProSave (интегрированный в WinCC flexible) для инсталляции WinAC MP 277 или WinAC MP 377 в панель. WinAC MP 2007 после этого подобен аппаратному CPU.

Для работы WinAC MP 2007 требуется лицензионный ключ. Этот лицензионный ключ всегда поставляется вместе с прораммным пакетом WinAC. Он поставляется на стандартной USB Flash карте и должен быть загружен в мультипанель отдельно после инсталляции опции WinAC MP 2007.

Программная шина

Кроме WinAC MP 2007, дополнительно инсталлируется на панель программная шина (драйвер). Это необходимо для организации связи между Simatic HMI RT и WinAC MP 2007. Программная шина также включает дополнительные преимущества для пользователя. Для примера, это поддержка механизма роутинга для функций загрузки/выгрузки. Это дает, кроме других возможностей, возможность обновления конфигурации панелей Simatic, соединенных по сети Profibus DP от интерфейса мультипанели, даже если программатор соединен с мультипанелью по сети Profinet (Ethernet/LAN). Подобная коннекция возможна естественно и для Step7.

Входы/Выходы

Периферия может быть соединена по Profibus DP. Могут использоваться стандартные компоненты, такие как ET200 и соответствующие модули входов/выходов. Могут использоваться, конечно, и другие технологические компоненты Profibus DP.

Программирование

Программирование и конфигурирование WinAC MP 2007 производится в STEP 7 V5.4/SP1 (или выше), а также весь спектр инструментальных средств проектирования семейства SIMATIC. Таким образом все языки программирования для контроллеров SIMATIC доступны также и для платформы WinAC MP.

Все языки программирования SIMATIC отвечают требованиям международного стандарта DIN EN 6.1131-3, что сокращает время на их изучение.

В дополнение, программные модули разработанные для контроллеров SIMATIC S7 могут быть использованы для WinAC без модификации, если в них не использованы специальные функции конкретной серии SIMATIC S7 CPU.





6ES7 671-5EF00-0YA0

6ES7 671-7EG00-0YA0

Память





Тип памяти





  • RAM





    • встроенная

256 КБайт

512 КБайт

    • расширяемая

Нет

Нет

Программные блоки CPU





DB





  • Количество, макс.

1,024; FBs+FCs+DBs=1024

2,048; FBs+FCs+DBs=2048

  • Размер, макс.

64 КБайт

64 КБайт

FB





  • Количество, макс.

1,024; FBs+FCs+DBs=1024

2,048; FBs+FCs+DBs=2048

  • Размер, макс.

64 КБайт

64 КБайт

FC





  • Количество, макс.

1,024; FBs+FCs+DBs=1024

2,048; * max. 2048 total

  • Размер, макс.

64 КБайт

64 КБайт

OB





  • Количество, макс.

18

18

  • Размер, макс.

64 КБайт

64 КБайт

Глубина вложения блоков





  • на приоритетный класс

8

16

  • дополнительных уровней с учетом OB обработки ошибок

2

2

Таймеры/счетчики и их сохраняемость





S7 счетчик





  • Количество

256

512

  • из них сохраняемых состояние без батарейки





    • настройка

Да

Да

    • нижний предел

0

0

    • верхний предел

256

512

  • Сохраняемость





    • настройка

Да

Да

    • по умолчанию

8

8

  • Диапазон счета





    • нижний предел

0

0

    • верхний предел

999

999

IEC счетчики





  • наличие

Да; SFB0, SFB1, SFB2

Да; SFB0, SFB1, SFB2

S7 таймеры





  • Количество

256

512

  • из них сохраняюще состояние при потере питания





    • настройка

Да

Да

    • нижний предел

0

0

    • верхний предел

256

512

  • Сохранемость





    • настройка

Да

Да

    • по умолчанию

0

0

  • Диапазон таймеров





    • ниэний предел

10 мс

10 мс

    • верхний предел

9,990 с

9,990 с

IEC таймеры





  • наличие

Да; SFB3, SFB4, SFB5

Да; SFB3, SFB4, SFB5

Области данных и их сохраняемость при отсутствии питания





Вся область сохранемых данных (включая таймеры, счетчики, флаги состояния), макс.

128 Кбайт

256 Кбайт

Флаги состояния





  • количество, макс.

2 Кбайт

4 Кбайт

  • из них сохраняемых при отсутствии питания

Да

Да

Блоки данных





  • количество, макс.

1,024

2,048

  • Размер, макс.

64 Кбайт

64 Кбайт

Локальные данные





  • на приоритетный класс, макс.

16 384 Байт; Макс. для всех классов приоритетов

16 384 Байт; Макс. для всех классов приоритетов

Адресное пространство





Адрресное пространство ввода-вывода





  • Входа

2 Кбайт

8 Кбайт

  • Выхода

2 Кбайт

8 Кбайт

Область отображения ввода-вывода





  • Входа

2 Кбайт

2 Кбайт

  • Выхода

2 Кбайт

2 Кбайт

  • Входа, настраивается

2 Кбайт

2 Кбайт

  • Выхода, настраивается

2 Кбайт

2 Кбайт

  • Входа, по умолчанию

512 Байт

512 Байт

  • Выхода, по умолчанию

512 Байт

512 Байт

  • консистентность данных, макс.

32 Байт

32 Байт

Аппаратная конфигурация





Количество DP мастееров





  • встроенных

1

1

Время





Счетчики часов работы





  • Количество

8

8

  • Диапазон

0 - 7

0 - 7

Функции S7 сообщений





Диагностические сообщения процесса

Да

Да

Функции тестирования и отладки





Состояние/отладка





  • Состояние/отладка переменнных

Да; статус блоков, пошаговое исполнение, точки останова

Да; статус блоков, пошаговое исполнение, точки останова

Установка





  • Установка (Forcing )

Нет

Нет

Диагностический буфер





  • наличие 

Да

Да

  • Количество сообщений, макс.

1,000; по умолчанию 120

1,000; по умолчанию 120

  • настройка

Да

Да

Коммуникационные функции





Количество логических соединений (также в сети), макс.

16

32

PG/OP коммуникации

Да

Да

Роутинг

Да

Да

Обмен глобальными данными





  • поддержка

Нет

Нет

Базовые функции S7 связи





  • поддержка

Нет

Нет

Функции S7 связи





  • поддержка

Да; PUT/GET, без BSEND/BRCV

Да

  • как сервер

Да

Да

  • как клиент

Да

Да

  • Полбзовательских данных на задание, макс.

0.48 Кбайт

0.48 Кбайт

Количество коннекций





  • всего

16; (DP макс.8, остальное PN)

32; (DP макс.8, остальное PN)

  • из них статических

14; DP макс.6, остальное PN

30; DP макс.6, остальное PN

  • зарезервировано для PG коммуникаций

1

1

  • зарезервировано для OP коммуникаций

1

1

  • используемых для роутинга

6

16

1-ый интерфейс





DP мастер





  • Количество коннекций, макс.

8

8

  • Сервисы





    • PG/OP коммуникации

Да

Да

    • роутинг

Да

Да

    • обмеен глобальными данными

Нет

Нет

    • Базовые функции S7 связи

Нет

Нет

    • S7 функции связи

Да

Да

    • поддержка равноудаления

Нет

Нет

    • SYNC/FREEZE

Да

Да

    • активация/деактивация DP слейвов

Да

Да

    • DPV1

Да

Да

  • Скорость передачи, макс.

12,000 Кбит/с

12,000 Кбит/с

  • Количество DP слейвов, макс.

32

32

  • Адрессное пространство





    • Входа, макс.

2.048 Кбайт

8.192 Кбайт

    • Выхода, макс.

2.048 Кбайт

8.192 Кбайт

Программирование





Программное обеспечение





  • STEP 7

Да

Да

  • WinCC flexible Compact

Нет

Нет

  • WinCC flexible Standard

Да

Да

  • WinCC flexible Advanced

Да

Да

Программные языки





  • LAD

Да

Да

  • FUP

Да

Да

  • AWL

Да

Да

Время цикла мониторинга





  • настройка

Да

Да

  • по умолчанию

6,000 мс

6,000 мс

Операционные системы





Операционная система





  • Windows CE

Да

Да

Языки в окне управления WinAC





Количество

1; Английский

1; Английский




Код Заказной номер Описание Вес (кг) Заказать
61410 6AV6652-2JC01-2AA0 пакет winac mp 2008 для simatic mp 177 6" touch, содержащий: simatic mp 177 6" touch, winac mp опцию на cd, документацию на cd (d,e,f,cn), одиночную лицензию на usb-носителе, контракт и пустую карту формата sd 2.5 Заказать
109846 6AV6652-3LC01-1AA0 "winac mp 2007 пакет для simatic mp277 8"" key, состоит из: simatic mp277 8"" key, winac mp 2007, электронные руководства на cd (нем., англ., фр., кит.) одиночная лицензия на usb-накопителе и пустая sd-карта" 2.6 Заказать
61411 6AV6652-3MC01-1AA0 "winac mp 2007 пакет для simatic mp277 8"" touch, состоит из: simatic mp277 8"" touch, winac mp 2007 электронные руководства на cd (нем., англ., фр., кит.) одиночная лицензия на usb-накопителе и пустая sd-карта" 2.6 Заказать
109847 6AV6652-3NC01-1AA0 "winac mp 2007 пакет для simatic mp277 10"" key, состоит из: simatic mp277 10"" key, winac mp 2007, электронные руководства на cd (нем., англ., фр., кит.) одиночная лицензия на usb-накопителе и пустая sd-карта" 3.6 Заказать
61412 6AV6652-3PC01-1AA0 "winac mp 2007 пакет для simatic mp277 10"" touch, состоит из: simatic mp277 10"" touch, winac mp 2007 электронные руководства на cd (нем., англ., фр., кит.) одиночная лицензия на usb-накопителе и пустая sd-карта" 3.6 Заказать
61413 6AV6652-4EC01-2AA0 "winac mp 2007 пакет для simatic mp377 12"" key, состоит из: simatic mp377 12"" key, winac mp 2007, электронные руководства на cd (нем., англ., фр., кит.) одиночная лицензия на usb-накопителе и пустая sd-карта" 8.3 Заказать
61414 6AV6652-4FC01-2AA0 "winac mp 2007 пакет для simatic mp377 12"" touch, состоит из: simatic mp377 12"" touch, winac mp 2007 электронные руководства на cd (нем., англ., фр., кит.) одиночная лицензия на usb-накопителе и пустая sd-карта" 8.3 Заказать
109848 6AV6652-4GC01-2AA0 "winac mp 2007 пакет для simatic mp377 15"" touch, состоит из: simatic mp377 15"" touch, winac mp 2007, электронные руководства на cd (нем., англ., фр., кит.) одиночная лицензия на usb-накопителе и пустая sd-карта" 10.3 Заказать
109849 6AV6652-4HC01-2AA0 "winac mp 2007 пакет для simatic mp377 19"" touch, состоит из: simatic mp377 19"" touch, winac mp 2007 электронные руководства на cd (нем., англ., фр., кит.) одиночная лицензия на usb-накопителе и пустая sd-карта" 8.3 Заказать
111064 6ES7671-4EE00-0YA0 simatic winac mp 2008, программный плк для мультипнели mp177, включая одиночную лицензию на usb-накопителе и электронную документацию 0.1 Заказать
63088 6ES7671-5EF01-0YA0 simatic winac mp 2008, программный плк для платформы mp277, включая лицензию на usb-накопителе, включая электронную документацию 0.2 Заказать
111065 6ES7671-7EG01-0YA0 simatic winac mp 2008, программный плк для платформы mp377, включая лицензию на usb-накопителе, включая электронную документацию 0.2 Заказать
;
