Стойка SRT400 для T400 производства Siemens

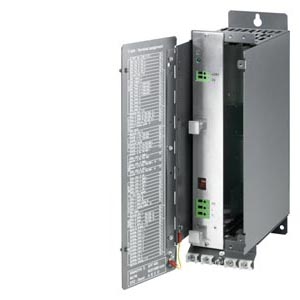

Стойка SRT400 для T400

Специально для применений, в которых технологический модуль T400 не может быть использован в приводе, предусмотрен компактный технологический блок SRT400 с местом максимум для двух модулей T400. Использование технологического блока SRT400 особенно пригодно для небольших, чувствительных к расходам автономных применений.



С помощью технологического блока SRT400 возможны оптимальные по стоимости функциональные расширения и модернизации существующих установок.

Техническая спецификация



Вход



Входное напряжение



  • Номинальное значение

115 В/230 В AC

  • Допустимый диапазон

± 15 %

Сетевая частота



  • Номинальное значение

50/60 Гц

  • Допустимый диапазон

± 2.5 Гц

Шунтирование при исчезновении напряжения

10 мс

Входной ток  (Номинальное значение)



  • при 120 В AC

190 мA

  • при 230 В AC

140 мA дo 320 мA (при нагрузке 0,6 A  выхода DC 24 В)

Выход



Выходное напряжение



  • +5 В

от 5.05 дo 5.15 В

  • +15 В

от 14.25 дo 15.75 В

  • -15 В

от -14.25 дo –15.75 В

  • +24 В

от 20 дo 30 В

Выходной ток



  • +5 В

3.0 A

  • +15 В

0.5 A

  • -15 В

0.5 A

  • +24 В

0.6 A

Защита от короткого замыкания

имеется

Электроизоляция

имеется

Потребляемая мощность при 2 T400 и макс. нагрузке 24V

43 Вт при 115 В
54 Вт при 230 В

Мощность потерь об. (без модулей)

7 Вт при 115 В
16 Вт при 230 В

Размеры  (B x H x D) в мм

90 x 291 x 175

Вес 2 кг

2 кг




  • Закрытый со всех сторон, экранированный корпус
  • Откидывающаяся налево передняя панель
  • Назначение клемм T400 напечатано на внутренней стороне передней дверцы
  • Компенсатор натяжения для соединительных проводов
  • Приводы могут управляться через аналоговые или последовательные интерфейсы, такие как PROFIBUS DP, USS или равный к равному (peer-to-peer).
  • Пригодны для использования все возможности синхронизации технологического модуля T400
  • Встроенный блок питания на 115/230 В, 50/60 Гц с контролем входных и выходных напряжений и выходом 24 В постоянного тока, напр., для цифровых входов или выходов
  • Естественное охлаждение (вентилятор не нужен)
  • Контрольный светодиод для блока питания
  • Описание : simadyn d держатель модулей srt400 с питанием 115/230в для t400 и коммуникац. плат cb.. 2 свободных места
  • Вес (кг) : 2.399
Код Заказной номер Заказать
61707 6DD1682-0CG0 Заказать
;
