Сигнальные кабели для станочного применения SINAMICS S120 производства Siemens

Сигнальные кабели для станочного применения SINAMICS S120
Сборные сигнальные кабели DRIVE CliQ






Сигнальный кабель DRIVE-CLiQ
без питания 24 В DC

Вид

Длина

Степень защиты
Соединитель

Заказной номер

Фиксированная длина

0.11 м (0.36 фута)

0.16 м (0.52 фута)

0.21 м (0.69 фута)

0.26 м (0.85 фута)

0.31 м (1.02 фута)

0.36 м (1.18 фута)

0.41 м (1.35 фута)

0.60 м (1.97 фута)

0.95 м (3.12 фута)

1.20 м (3.94 фута)

1.45 м (4.76 фута)

2.80 м (9.19 фута)

5.00 м (16.4 фута)

IP20/IP20

6SL3060‑4AB00‑0AA0

6SL3060‑4AD00‑0AA0

6SL3060‑4AF00‑0AA0

6SL3060‑4AH00‑0AA0

6SL3060‑4AK00‑0AA0

6SL3060‑4AM00‑0AA0

6SL3060‑4AP00‑0AA0

6SL3060‑4AU00‑0AA0

6SL3060‑4AA10‑0AA0

6SL3060‑4AW00‑0AA0

6SL3060‑4AF10‑0AA0

6SL3060‑4AJ20‑0AA0

6SL3060‑4AA50‑0AA0

Количество метров

Макс. 70 м (230 фт)

Макс. 70 м (230 фт)

IP20/IP20

IP67/IP67

6FX2002‑1DC00‑....

6FX2002‑1DC20‑....

Код длины

                              ....




Датчик

Тип двигателя

Длина, макс.

Степень защиты


Штекер

Сигнальные кабели DRIVE-CLiQ
с питанием 24 В DC









Заказной номер

Датчики для двигателей с интерфейсом DRIVE-CLiQ:
Инкрементный шифратор, Абсолютный шифратор, синусно-косинусный преобразователь

Абсолютный шифратор с DRIVE-CLiQ 6FX2001‑5.D..

1FK7/1FT6/1FT7/1FW3/1PH4/1PH7/1PL6/1PM4/1PM6

50 м (164 фт)

IP20/IP20

6FX8002‑2DC00‑....

100 м (328 фт)

6FX5002‑2DC00‑....

50 м (164 фт)

IP20/IP67

6FX8002‑2DC10‑....

100 м (328 фт)

6FX5002‑2DC10‑....

50 м (164 фт)

IP67/IP671)

6FX8002‑2DC20‑....

100 м (328 фт)

6FX5002‑2DC20‑....

MOTION-CONNECT 500

MOTION-CONNECT 800

        5
        8

Код длины

                              ....




Сборные сигнальные кабели

Датчик

Тип двигателя

Интерфейс

Длина, макс.

Степень защиты


Штекер

Основные кабели

Дополнения











Заказной номер

Заказной номер

Инкрементный датчик sin/cos 1 Vpp 2048 S/R













  • с метками C и D

1FK3)/1FT/1FW3/1PH4/1PH7/1PL6

SMC20

100 м (328 фт)

IP20/IP67

6FX002‑2CA31‑....

6FX002‑2CA34‑....

  • без меток C и D

1PH4/1PH7/1PL6/1PM4/1PM6

SMC20

50 м (164 фт)

IP20/IP67

6FX8002‑2CA80‑....

6FX002‑2CA34‑....

Инкрементный датчик sin/cos 1 Vpp 2048 S/R

1FK701

SMC20

50 м (164 ft)

IP20/IP67

6FX002‑2CA20‑....

6FX5002‑2CA24‑....

Инкрементный датчик sin/cos 1 Vpp 2048 S/R

1FS6

SMC20

50 м (164 ft)

IP20/IP67

6FX5002‑2XA00‑....

Инкрементный датчик HTL

1PH7/1PH4/1PL6

SMC30

100 м (328 ft)
300 м (984 ft)5)

IP20/IP67

6FX002‑2AH00‑....

6FX002‑2AH04‑....

Инкрементный датчик HTL 24 В DC
6FX2001-4



SMC30

100 м (328 ft)



6FX5002‑2CA12‑....

Инкрементный датчик TTL RS 422 6FX2001‑2













  • 5 В DC



SMC30

100 м (328 ft)

IP20/IP67

6FX002‑2CD01‑....

6FX002‑2CB54‑....

  • 24 В DC



SMC30

100 м (328 ft)

IP20/IP67

6FX002‑2CD24‑....

6FX002‑2CB54‑....

Инкрементный датчик HTL 5 V DC

1PH7/1PH4/1PL6

CU310DP

100 м (328 ft)

IP20/IP67

6FX002‑2AH10‑....

Инкрементный датчик HTL 5 В DC

1LA2)

CU310DP

300 м (984 ft)

IP20/IP67

6SX7002‑0AN30‑....

Инкрементный датчик HTL тип 1XP8001

1LA2)

SMC30



IP20/IP67





  • Сигналы A, B





100 м (328 ft)



6SX7002‑0AL00‑....

  • Сигналы A*, A, B*, B, R*, R





300 м (984 ft)5)



6SX7002‑0AN00‑....

  • Сигналы A*, A, B*, B, R*, R с прямоугольным  штекером





300 м (984 ft)5)



6SX7002‑0AN10‑....

Инкрементный датчик sin/cos 1 Vpp
6FX2001-3



SMC20

50 м (164 ft)

IP20/IP67

6FX002‑2CG00‑....

6FX002‑2CB54‑....

Инкрементный датчик sin/cos 1 Vpp 5 V DC



SME20

3 м(9.84 ft)



6FX002‑2CB54‑....

Прямолинейный инкрементальный датчик sin/cos 1 Vpp

1FN34)/1FW6

SME120





6FX7002‑2CB54‑....

MOTION‑CONNECT 500

       5

       5

MOTION‑CONNECT 800

       8

       8

Код длины

                              ....

                               ....




Сборные сигнальные кабели

Кодирующая система

Тип двигателя

Интерфейс

Длина, макс.

Степень защиты


Штекер

Основные кабели

Дополнения











Заказной номер

Заказной номер

Абсолютный датчик с SSI 6FX2001‑5.S..



SMC30



IP20/IP67

6FX002‑2CC11‑....

  • Тактовая частота от 100 … 250 кГц





100 м (328 ft)







Абсолютный датчик с SSI 5 В DC



SME25

3 м (9.84 ft)



6FX002‑2AD04‑....

Базовый/абсолютный датчик с EnDat

1FK3)/1FT/1FW3/1PH4/1PH7/1PL6

SMC20

100 м (328 ft)

IP20/IP67

6FX002‑2EQ10‑....

6FX002‑2EQ14‑....

Абсолютный датчик с EnDat 512 S/R

1FK701

SMC20

50 м (164 ft)

IP20/IP67

6FX002‑2EQ20‑....

6FX5002‑2EQ24‑....

Абсолютный датчик с EnDat 2048 S/R

1FS6

SMC20

50 м (164 ft)

IP20/IP67

6FX5002‑2XQ10‑....

Абсолютный датчик с EnDat 6FX2001‑5.E..



SMC20

100 м (328 ft)

IP20/IP67

6FX002‑2CH00‑....

6FX002‑2AD04‑....

Абсолютный датчик с EnDat 5 В DC



SME25

3 м (9.84 ft)



6FX002‑2AD04‑....

Прямолинейный  аб-солютный датчик EnDat

1FN34)/1FW6

SME125





6FX7002‑2AD04‑....

Резольвер













  • Многополярный

1FK3)/1FT/1FW3

SMC10

50 м (164 ft)

IP20/IP67

6FX002‑2CF02‑....

6FX002‑2CF04‑....

  • двухполюсный

1FK3)/1FT/1PH7/1PL6

IP20/IP67

130 м (426 ft)

IP20/IP67





Резольвер

1FK701

SMC10

50 м (164 ft)

IP20/IP67

6FX002‑2CF20‑....

6FX5002‑2CF24‑....

PTC термистор для соединения с расцепляющим устройством 3RN10

1FS6

Неограничено

6FX5002‑1XA04‑....

Датчик температуры

1FN3100 ... 1FN31504)

SME120/SME125





6FX7002‑2SL01‑....

6FX7002-2SL10-....

Датчик температуры

1FN3300 ... 1FN39004)

SME120/SME125





6FX7002‑2SL02‑....

6FX7002-2SL10-....

Датчик температуры

1FW6

SME120/SME125





6FX7002-2SL10-....

MOTION‑CONNECT 500

       5

       5

MOTION‑CONNECT 800

       8

       8

Код длины

                              ....

                               ....


1) Нет прямого подключения к модулям.

2) Не для 2KG редукторного двигателя.

3) Не для 1FK701.

4) Версия для длительной нагрузки.

5) С оценкой разностных сигналов A*, A, B*, B.

Комбинации удлинений для сигнальных кабелей используются только в качестве примера.

Примечание:
Максимальная указанная длина кабеля (основная длина плюс удлинения) не должна превышаться. Общая максимальная разрешенная длина сокращается на 2 м (6,56 фт) на каждый момент прерывания.

Обзор подключений для блока управления CU320 в книжном формате

Кабели DRIVE-CLiQ типа 6SL3060-4A..0-0AA0 требуются для стандартной конфигурации  и являются частью заказа Модулей питания или двигательных модулей. В этом случае модули должны быть расположены в ряд один за одним.





Обзор подключений для сетевых модулей и модулей двигателя в формате шасси



Обзор подключений силовых модулей SINAMICS S120 и двигательных модулей книжного формата и SINUMERIK 802D sl/840Di sl/840D sl для двигателей с DRIVE-CLiQ интерфейсом

Часть 1

Часть 2



Обзор подключений силовых модулей SINAMICS S120 блокового формата с адаптером блока управления CUA31/CUA32 и SINUMERIK 840D sl для двигателей с DRIVE-CLiQ интерфейсом

Часть 1

Часть 2



Обзор подключений силовых модулей SINAMICS S120 Power Modules блокового формата с блоком управления CU310 DP и SINUMERIK 840D sl для двигателей с DRIVE-CLiQ интерфейсом

Часть 1

Часть 2



Обзор соединений  силовых модулей SINAMICS S120 и двигательных модулей формата шасси и  SINUMERIK 840D sl для двигателей с DRIVE-CLiQ интерфейсом

Часть 1

Часть 2



Обзор соединений SINAMICS S120 двигательных модулей книжного формата и 1FN3 линейных двигателей



Обзор соединений SINAMICS S120 двигательных модулей книжного формата и 1FN6 линейных двигателей



Обзор соединений SINAMICS S120 двигательных модулей книжного формата с SME12. и 1FW6 двигателями



Обзор соединений SINAMICS S120 двигательных модулей книжного формата с SMC 20 и 1FE1/1PH2 двигателями

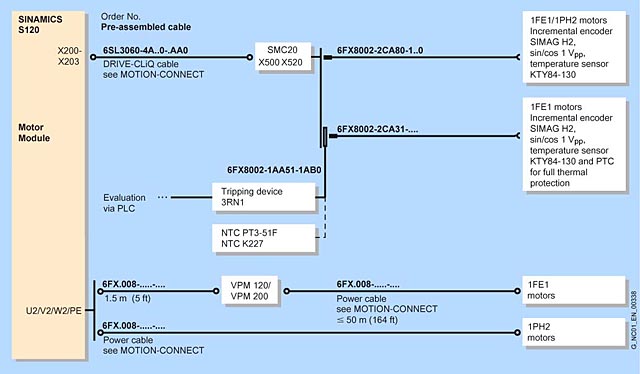

Обзор соединений SINAMICS S120 двигательных модулей и 2SP1 двигателей



Соединение станочных датчиков – прямая измерительная система



Код Заказной номер Описание Вес (кг) Заказать
111256 6ES7972-0BA42-0XA0 simatic dp, шинный соединитель для подключения к сети profibus до 12 мбит/с, с наклонным отводом кабеля, 15,8 x 54 x 39,5 mm (шxвxг), оконечное сопротивление с функц. изоляции, без разъёма для подключения pg 0.046 Заказать
111261 6ES7972-0BB42-0XA0 simatic dp, шинный соединитель для подключения к сети profibus до 12 мбит/с, с наклонным отводом кабеля, 15,8 x 54 x 39,5 mm (шxвxг), оконечное сопротивление с функц. изоляции, с разъёмом для подключения pg 0.051 Заказать
65428 6FX2002-1DC00-.... сигнальный кабель с разъемами (sinamics drive cliq) штекер ip20/ip20, без 24в длина (m) = 0.082 Заказать
113460 6FX2002-1DC20-.... сигнальный кабель с разъемами (sinamics drive cliq) штекер ip67/ip67, без 24в длина (m) = 0.05 Заказать
65539 6FX50.2-2AD04-.... сигнальный кабель с разъемами, удлин. (611d/mcu к датчику endat) 3x2x0.14+4x0.14+2x0.5 c ul/csa, desina motion-connect 500 dmax = 9.3 mm 0.209 Заказать
65540 6FX50.2-2AH00-.... сигнальный кабель с разъемами (rod 431 masterdrives) 4x2x0.38 + 4x0.5 c pvc/pvc ul/csa, desina motion-connect 500 a dmax = 9.3 mm 0.46 Заказать
113575 6FX50.2-2AH04-.... сигнальный кабель с разъемами, удлин. (rod 431 masterdrives) 4 x 2 x 0.38 + 4 x 0.5 c pvc/pvc не desina, не ul / csa dmax = 10 mm 0.46 Заказать
113578 6FX50.2-2CA31-.... сигнальный кабель с разъемами (датчик сигнал-напряжение) 3x2x0.14+4x0.14+2x0.5+4x0.23 c ul/csa, desina motion-connect 500 dmax = 9.9 mm 0.191 Заказать
113579 6FX50.2-2CA34-.... сигнальный кабель с разъемами, удлин. (датчик сигнал-напряжение) 3x2x0.14+4x0.14+2x0.5+4x0.22 c ul/csa, desina motion-connect 500 dmax = 9.9 mm 0.221 Заказать
113584 6FX50.2-2CB54-.... сигнальный кабель с разъемами, удлин. (пристраиваемый датчик 5в 6fx2001-2) 4x2x0.34 + 4x0.5 c ul/csa, desina motion-connect 500 dmax = 9.3 mm 0.16 Заказать
65544 6FX50.2-2CC11-.... сигнальный кабель с разъемами (ssi абсолютный датчик 6fx2001-5) 4x2x0.34 + 4x0.5 c ul/csa, desina motion-connect 500 dmax = 9.3 mm 0.21 Заказать
113585 6FX50.2-2CD24-.... сигнальный кабель с разъемами (инкр.датчик ttl 24в ) 4x2x0.34 + 4x0.5 c ul/csa, desina motion-connect 500 dmax = 9.3 mm 0.2 Заказать
65548 6FX50.2-2CF02-.... сигнальный кабель с разъемами (резольвер в двигателе) 3x2x0.14 + 4x0.14 + 2x0.5 c ul/csa, desina motion-connect 500 dmax = 9.3 mm, длина (м) = 0.249 Заказать
65549 6FX50.2-2CF04-.... сигнальный кабель с разъемами, удлин. (резольвер в 1fk6) 3x2x0.14 + 4x0.14 + 2x0.5 c ul/csa, desina motion-connect 500 внутр. экран также подключен к круглому штекеру dmax = 9.3 mm 0.199 Заказать
113586 6FX50.2-2CG00-.... сигнальный кабель с разъемами (810d/611d к инкр.датчик) 4x2x0.34 + 4x0.5 c ul/csa, desina motion-connect 500 dmax = 9.3 mm 0.16 Заказать
113587 6FX50.2-2CH00-.... сигнальный кабель с разъемами (от 810d/611d к датчику endat) 3x2x0.14+4x0.14+2x0.5 c ul/csa, desina motion-connect 500 dmax = 9.3 mm 0.199 Заказать
113593 6FX50.2-2CQ31-.... сигнальный кабель с разъемами, (датчик сигнл. напр.) 3x2x0.14+4x0.14+2x0.5+4x0.23 c штекер speed connect ul/csa, desina motion connect 500 dmax = 9.9 mm 0.191 Заказать
65550 6FX50.2-2CQ34-.... сигнальный кабель с разъемами удлин. (датчик сигн. напр.) 3x2x0.14+4x0.14+2x0.5+4x0.22 c speed connect штекер ul/csa, desina motion-connect 500 dmax = 9.9 mm 0.221 Заказать
113594 6FX50.2-2CR00-.... сигнальный кабель с разъемами для инкрементального энкодера ttl dc 5в 6fx2001-2 резьба m23 3x2x0.14+4x0.14+2x0.5+4x0.22 c motion-connect 500 dmax = 9.3 mm 0.142 Заказать
113596 6FX50.2-2EQ10-.... сигнальный кабель с разъемами (абсолютный датчик в двигателе) 3x2x0.14+4x0.14+2x0.5+4x0.23 c ul/csa, desina motion-connect 500 dmax = 9.9 mm 0.111 Заказать
113597 6FX50.2-2EQ14-.... сигнальный кабель с разъемами, удлинитель (абсолютный датчик в двигателе) 3x2x0.14+4x0.14+2x0.5+4x0.22 c ul/csa, desina motion-connect 500 dmax = 9.9 mm 0.111 Заказать
65552 6FX50.2-2EQ31-.... сигнальный кабель с разъемами (абсолютный датчик в двигателе) 3x2x0.14+4x0.14+2x0.5+4x0.23 c speed connect штекер ul/csa, desina motion-connect 500 dmax = 9.9 mм 0.111 Заказать
65598 6FX5002-1XA04-.... сигнальный кабель с разъемами ( kty ex двигатели ) ul/csa desina motion-connect 500 dmax=6.7 mm, длина (m) = 0.001 Заказать
65600 6FX5002-2AH11-.... сигнальный кабель с разъемами ( на основе 6fx5002-2ah00-.... ) с со встроенными жилами для температуры гибкий кабель ul/csa desina motion-connect 800, dmax = 9,3 mm, длина (m) = 0 0.14 Заказать
65601 6FX5002-2CA12-.... сигнальный кабель с разъемами (htl и ttl датчик ) 4x2x0.34 + 4x0.5 c без d-sub штекера ul/csa, desina motion-connect 500 dmax = 9.3 mm длина (m) = 0.11 Заказать
65602 6FX5002-2CA20-.... сигнальный кабель с разъемами (инкр. датчик в двигателе ah20) 3x2x0,14+4x0,14+2x0,5+4x0,22c ul/csa desina motion connect 500 dmax = 9,9mm длина (m)= 0.001 Заказать
65603 6FX5002-2CA24-.... сигнальный кабель с разъемами с удлинителем (инкр. датчик в двигателе ah20) база 6fx5002-2ca34-.... со штекером m17, длина (m) = 0.04 Заказать
113664 6FX5002-2CF20-.... сигнальный кабель с разъемами ( резольвер в двигателе ah20 ) 3x2x0,14+4x0,14+2x0,5 c ul/csa desina motion-connect 500 dmax=9,3mm длина (m)= 0.02 Заказать
65605 6FX5002-2CF24-.... сигнальный кабель с разъемами с удлинителем (резольвер в 1fk7 ah20) база 6fx5002-2cf04-.... со штекером m17, длина (m) = 0.04 Заказать
65607 6FX5002-2EQ20-.... сигнальный кабель с разъемами (абсолют. датчик в двигателе ah20) 3x2x0,14+4x0,14+2x0,5+4x0,22c ul/csa desina motion connect 500 dmax = 9,9mm длина (m)= 0.001 Заказать
113670 6FX5002-2EQ24-.... сигнальный кабель с разъемами с удлинителем (абсолютный датчик в 1fk7 ah20 ) база 6fx5002-2eq14-.... длина (m) = 0.03 Заказать
65609 6FX5002-2XA00-.... сигнальный кабель с разъемами (датчик сигнал-напряжение) 3x2x0.14+4x0.14+2x0.5+4x0.23 c ul/csa, desina motion-connect 500 dmax = 9.9 mm, длина (m) = 0.1 Заказать
65610 6FX5002-2XQ10-.... сигнальный кабель с разъемами (абсолютный датчик в двигателе) 3x2x0.14+4x0.14+2x0.5+4x0.23 c ul/csa, desina motion-connect 500 dmax = 9.9 mm, длина (m) = 0.1 Заказать
113807 6FX7002-2AD04-.... сигнальный кабель с разъемами, удлин. основной кабель для 6fx7002-2ad00 mc700, длина ( m ) = 0.22 Заказать
65744 6FX7002-2SL01-.... сигнальный кабель с разъемами (температурный датчик для двигателей с большим пусковым моментом и электродвигателей) с резьбовым соединением m20 ( k ) 3x2x0,5+1x1 c гибкий ul/csa desina motion-connect 700 dmax=12mm, длина(m)= 0.08 Заказать
65745 6FX7002-2SL02-.... сигнальный кабель с разъемами (температурный датчик для двигателей с большим пусковым моментом и электродвигателей) с резьбовым соединением m20 ( g ) 3x2x0,5+1x1 c гибкий ul/csa desina motion-connect 700 dmax=12mm, длина(m)= 0.08 Заказать
65746 6FX7002-2SL10-.... сигнальный кабель удлин. (температ.датчик тороид. и линейных двиг.) на заказ 3x2x0,5+1x1 c гибкий кабель ul/csa desina motion-connect 700 dmax=12mm, длина(m)= 0.171 Заказать
113864 6FX80.2-2AD04-.... сигнальный кабель с разъемами, удлин. (611d/mcu к датчику endat) 3x2x0.14+4x0.14+2x0.5 c гибкий кабель ul/csa desina motion-connect 800 dmax = 9.2 mm, 0.186 Заказать
65793 6FX80.2-2AH00-.... сигнальный кабель с разъемами (rod 431 masterdrives) 4 x 2 x 0.34 + 4 x 0.5 c гибкий кабель ul/csa desina motion-connect 800 dmax = 9.3 mm, 0.12 Заказать
113865 6FX80.2-2AH04-.... сигнальный кабель с разъемами, удлин. (rod 431 masterdrives) 4 x 2 x 0.34 + 4 x 0.5 c гибкий кабель ul/csa desina motion-connect 800 dmax = 9.3 mm, 0.16 Заказать
113869 6FX80.2-2CA31-.... сигнальный кабель с разъемами (датчик сигнал-напряжение) 3x2x0.14+4x0.14+2x0.5+4x0.22 c гибкий кабель ul/csa desina motion-connect 800 dmax = 9.9 mm, 0.091 Заказать
113870 6FX80.2-2CA34-.... сигнальный кабель konf.удлин. (датчик сигнал-напряжение) 3x2x0.14+4x0.14+2x0.5+4x0.22 c гибкий кабель ul/csa desina motion-connect 800 dmax = 9.9 mm, 0.181 Заказать
113872 6FX80.2-2CA88-.... сигнальный кабель с разъемами удлин. (sme20 для инкр. датчика без дорожки c/d) 3x2x0.14+4x0.14+2x0.5 c гибкий кабель ul/csa desina motion-connect 800, dmax = 9,2 mm, 0.19 Заказать
113875 6FX80.2-2CB54-.... сигнальный кабель с разъемами, удлин. (пристраиваемый датчик 5в 6fx2001-2) 4x2x0.34+4x0.5 c гибкий кабель ul/csa desina motion-connect 800 dmax = 9.3 mm, 0.172 Заказать
113876 6FX80.2-2CC11-.... сигнальный кабель с разъемами (ssi абсолютный датчик 6fx2001-5) 4x2x0.34+4x0.5 c гибкий кабель ul/csa desina motion-connect 800 dmax = 9.3 mm, 0.111 Заказать
65803 6FX80.2-2CD24-.... сигнальный кабель с разъемами (инкр.датчик ttl 24в) 4x2x0.34 + 4x0.5 c гибкий кабель ul/csa desina motion-connect 800 dmax = 9.3 mm, 0.11 Заказать
65804 6FX80.2-2CF02-.... сигнальный кабель с разъемами (резольвер в 1fk6) 3x2x0.14 + 4x0.14 + 2x0.5 c гибкий кабель ul/csa desina motion-connect 800 внутр. экран также подключен к круглому штекеру dmax = 9.2 mm, 0.135 Заказать
65805 6FX80.2-2CF04-.... сигнальный кабель с разъемами, удлин. (резольвер в 1fk6) 3x2x0.14 + 4x0.14 + 2x0.5 c гибкий кабель ul/csa desina motion-connect 800 внутр. экран также подключен к круглому штекеру dmax = 9.2 mm, 0.187 Заказать
113880 6FX80.2-2CG00-.... сигнальный кабель с разъемами (810d/611d к инкр. датчик) 4x2x0.34+4x0.5 c гибкий кабель ul/csa desina motion-connect 800 dmax = 9.3 mm, 0.12 Заказать
65806 6FX80.2-2CH00-.... сигнальный кабель с разъемами (810d/611d к датчику endat) 3x2x0.14+4x0.14+2x0.5 c гибкий кабель ul/csa desina motion-connect 800 dmax = 9.2 mm, 0.135 Заказать
113886 6FX80.2-2CQ31-.... сигнальный кабель с разъемами (датчик сигн. напр.) 3x2x0.14+4x0.14+2x0.5+4x0.22 c speed connect штекер гибкий ul/csa desina motion-connect 800, dmax = 9.9 mm, 0.091 Заказать
65809 6FX80.2-2CQ34-.... сигнальный кабель с разъемами удлин. (датчик сигн. напр.) 3x2x0.14+4x0.14+2x0.5+4x0.22 c speed connect штекер гибкий ul/csa desina motion-connect 800, dmax = 9.9 mm, 0.181 Заказать
65810 6FX80.2-2CQ80-.... сигнальный кабель с разъемами (инкр. датчик без дорожки c и d spur) speed connect штекер гибкий ul/csa desina motion-connect 800, 0.121 Заказать
113888 6FX80.2-2EQ10-.... сигнальный кабель с разъемами (абсолютный датчик в двигателе) 3x2x0.14+4x0.14+2x0.5+4x0.22 c гибкий кабель ul/csa desina motion-connect 800 dmax = 9.9 mm, 0.13 Заказать
65813 6FX80.2-2EQ14-.... сигнальный кабель с разъемами, удлин. (абсолютный датчик в двигателе) 3x2x0.14+4x0.14+2x0.5+4x0.22 c гибкий кабель ul/csa desina motion-connect 800 dmax = 9.9 mm, 0.181 Заказать
65815 6FX80.2-2EQ31-.... сигнальный кабель с разъемами (codeur absolu dans moteur) 3x2x0.14+4x0.14+2x0.5+4x0.22 c speed connect штекер гибкий ul/csa desina motion-connect 800, dmax = 9.9 mm, 0.13 Заказать
113957 6FX8002-2AH11-.... сигнальный кабель с разъемами ( basis 6fx8002-2ah00-.... ) со встроенными жилами для температуры гибкий кабель ul/csa desina motion-connect 800, dmax = 9.3 mm, длина (m) = 0.14 Заказать
65878 6FX8002-2CA20-.... сигнальный кабель с разъемами (датчик сигналов напряжения) со штекером m17 3x2x0,14 + 4x0,14 + 2x 0,5 + 4x0,22 c гибкий кабель ul/csa desina motion connect 800, dmax = 9,9mm, длина (m)= 0.001 Заказать
113962 6FX8002-2CA80-.... сигнальный кабель с разъемами (инкрем. датчик eco-шпиндель) база 2ca31 гибкий кабель ul/csa desina motion-connect 800, длина (m) = 0.121 Заказать
113965 6FX8002-2CF20-.... сигнальный кабель с разъемами (резольвер в 1fk6) mit m17 штекер 3x2x0,14 + 4x0,14 + 2x 0,5 c гибкий кабель ul/csa desina motion connect 800, внутренние экраны также на круглых штекерах, dmax = 9,2mm, длина (m)= 0.001 Заказать
113969 6FX8002-2CR00-.... сигнальный кабель с разъемами, (инкр. датчик ttl 6fx2001-2 для sinamics s120) 4x2x0.34+4x0.5 c гибкий ul/csa desina motion connect 800, dmax = 9,3mm, длина (m)= 0.001 Заказать
65885 6FX8002-2EQ20-.... сигнальный кабель с разъемами (абсолютный датчик в двигателе) со штекером m17 3x2x0,14 + 4x0,14 + 2x 0,5 + 4x0,22 c гибкий кабель ul/csa desina motion connect 800, dmax = 9,9mm, длина (m)= 0.001 Заказать
115657 6SL3060-4AA10-0AA0 sinamics drive-cliq кабель ip20/ip20 длина: 0.95 m 0.06 Заказать
115658 6SL3060-4AA50-0AA0 sinamics drive-cliq кабель ip20/ip20 длина: 5.0 m 0.2 Заказать
115659 6SL3060-4AB00-0AA0 sinamics drive-cliq кабель ip20/ip20 длина: 0.11 m 0.018 Заказать
67578 6SL3060-4AD00-0AA0 sinamics drive-cliq кабель ip20/ip20 длина: 0.16 m 0.02 Заказать
115660 6SL3060-4AF00-0AA0 sinamics drive-cliq кабель ip20/ip20длина: 0.21 m 0.023 Заказать
115661 6SL3060-4AF10-0AA0 sinamics drive-cliq кабель ip20/ip20 длина: 1.45 m 0.081 Заказать
67579 6SL3060-4AH00-0AA0 sinamics drive-cliq кабель ip20/ip20 длина: 0.26 m 0.02 Заказать
115662 6SL3060-4AJ20-0AA0 sinamics drive-cliq кабель ip20/ip20 длина: 2.80 m 0.15 Заказать
115663 6SL3060-4AK00-0AA0 sinamics drive-cliq кабель ip20/ip20 длина: 0,31m 0.025 Заказать
115664 6SL3060-4AM00-0AA0 sinamics drive-cliq кабель ip20/ip20 длина: 0.36 m 0.03 Заказать
115665 6SL3060-4AP00-0AA0 sinamics drive-cliq кабель ip20/ip20 длина: 0.41 m 0.04 Заказать
115666 6SL3060-4AU00-0AA0 sinamics drive-cliq кабель ip20/ip20 длина: 0.60 m 0.046 Заказать
115667 6SL3060-4AW00-0AA0 sinamics drive-cliq кабель ip20/ip20 длина: 1.20 m 0.069 Заказать
70328 6SX7002-0AN00-...0 сигнальный кабель в сборе (1xp8 в 1la-masterdrives) датчик htl/ttl дорожка a,b,n и инверсия, длина (m): 0.067 Заказать
70329 6SX7002-0AN10-...0 сигнальный кабель в сборе (баз. 6sx7002-0an00) датчик htl/ttl дорожка a,b,n 90 град. поворотный штекер длина (m): 0.068 Заказать
70330 6SX7002-0AN30-.... сигнальный кабель в сборе (1xp8 прямое подкл. ) датчик htl/ttl дорожка a,b,n и инверсия, длина (m): 0.05 Заказать
;
