Мониторы SCD 1900 производства Siemens

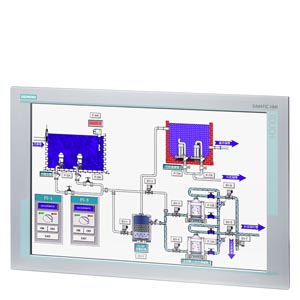

Мониторы SCD 1900

SIMATIC HMI SCD 1900 - это надежные промышленные мониторы.

Они могут использоваться со всеми типами как промышленных, так и стандартных PC. Стандартные интерфейсы дают широкий диапазон возможных применений.

Встраиваемые версии:

  • встраиваемые мониторы (для шкафов управления и встраивания в стол, стенку и т.п.)
  • для монтажа в 19" рек

Тип управления:

  • Панели с сенсорным экраном



  • Надежное промышленное исполнение:
    • Отказоустойчивость и долгий срок эксплуатации благодаря высокой ударо и виброустойчивости, а также крайне высокая EMC-совместимость
    • Корпус со степенью защиты IP65, обеспечивающий защиту от пыли и влажности
    • Соответствие CE-нормы „промышленность“
  • Отсутствие рентгеновских излучений
  • Малое энергопотребление
  • Неутомляемая работа:
    • Большой угол обзора
    • Резкое и контрастное отображение изображения
    • Отсутствие мерцаний, равномерная яркость
    • Автоматическая юстировка изображения (Auto Adjust)
  • Конфигурация для On Screen Display (OSD)
  • Малая потребность по площади размещения и малый вес
  • Высокая продолжительность эксплуатации

19" широкоформатные мониторы

SCD 1900

Общие характеристики



Блок питания



  • Напряжение питания

24 В DC, опциоя 100/240 V AC

Дисплей



  • Тип дисплея

19" TFT

  • Диагональ экрана

19" wide

  • Видимая область (ШxВ) в мм

359 x 287

  • Угол обзора

85° x 80°

  • Размер пикселя

0.28 x 0.28

  • Оптимальное разрешение (в пикселях)

1440 x 900

  • Скорость обновления

30 … 100 Гц

  • Частота развертки

50 … 97 кГц

  • Яркость/Контрастность (типичная)

300 cd/m2 / 400:1

  • Количество цветов

16 миллионов

  • Среднее время работы лампы подсветки MTBF ( при 25 °C)

50,000 часов

Тип управления

Сенсорный экран

Степень защиты



Степень защиты в соответствии с EN 60529



  • со стороны передней панели

IP65

  • со стороны задней панели

IP20

Внешние условия



Внешние условия во время работы

0 … +45 °C

Интерфейсы



Видеосигнал



  • Аналоговый

VGA

  • Цифровой

DVI-D

  • Сенсорный экран

USB

Размеры



  • Внешние размеры (Ш x В x Г) в мм

481 x 385 x 89

  • Инсталляционный вырез/глубина (Ш x В x Г) в мм

450 x 353.4 x 89

Вес в кГ

10






  • Прочный алюминиевый корпус
  • Широкоформатный 19" TFT дисплей
  • Прочный аналого-резистивный сенсорный экран
  • Питание 24 В DC, с внешним блоком питания 100 - 240 В AC
  • Возможна установка до 5 м от компьютерного блока



В состав поставки входят:

  • Кабель для подключения питания AC
  • Видео кабель длиной 1.8 м
  • Инструкция на двух языках (немецком и английском)
  • CD-ROM с драйверами и инструментальными программами

SCD 1900

Additional information is available in the Internet under:

http://www.siemens.com/industrial-lcd

Код Заказной номер Описание Вес (кг) Заказать
109960 6AV7860-0AH30-0AA0 кабель для simatic flat panel, промышленное исполнение, vga 3m 0.44 Заказать
109961 6AV7860-0AH50-0AA0 кабель для simatic flat panel, промышленное исполнение, vga 5m 0.619 Заказать
61509 6AV7860-0BH30-0AA0 кабель для simatic flat panel, промышленное исполнение, dvi-d 3m 0.31 Заказать
61510 6AV7860-0BH50-0AA0 кабель для simatic flat panel, промышленное исполнение, dvi-d 5m 0.42 Заказать
109962 6AV7860-0CH30-0AA0 кабель для simatic flat panel, промышленное исполнение, usb 3m 0.097 Заказать
109963 6AV7860-0CH50-0AA0 кабель для simatic flat panel, промышленное исполнение, usb 5m 0.3 Заказать
61512 6AV7860-2AD06-0AA0 принадлежность для simatic hmi — внешний блок питания ~100-230 в 60 вт для simatic hmi scd 1900 с монтажным комплектом, силовой кабель — европейский 0.5 Заказать
109979 6AV7862-2TA00-1AA0 simatic hmi scd1900, промышленный широкоформатный монитор с диагональю 19 дюймов и сенсорным экраном, разрешение 1440x900 пикселей, =24в, vga, dvi-d интерфейс, включая dvi-cable 1.8m 10 Заказать
;
