SIMATIC RF620R
SIMATIC RF630R
Компактный SIMATIC RF630R УВЧ, считыватель к которому подключается до 2-х внешних антенн SIMATIC RF660A, предназначен для считывания данных с метки и отправки их в систему верхнего уровня по средствам интерфейса RS422.
Соединение выполняется через коммуникационные модули: SIMATIC RF170C, SIMATIC RF180C или ASM 456, ASM 475.
Компактный считыватель SIMATIC RF620R отличается от SIMATIC RF630R тем, что у первого есть встроенная антенна, и нет возможности для подключения внешних.
Для получения дополнительной информации о планировании проекта, поведении во время выполнения SIMATIC RF620R и SIMATIC RF630R, а так же интеграция обоих УВЧ Считывателей в систему управления SIMATIC, пожалуйста, прочитайте соответствующую документацию.
Считыватель легко конфигурируется, путём выбора из введённых туда профилей используя функциональные модули FB45 и FC55. Они есть на компакт-диске "RFID Systems Software & Documentation", который может быть заказан отдельно (Заказной номер 6GT2080-2AA10).
Для надлежащего функционирования SIMATIC RF630R мы настоятельно рекомендуем использовать, соответствующие антенны SIMATIC RF660A, а также кабели Siemens (см. заказные данные).
Стационарные сверхвысокочастотные портальные считывающие устройства SIMATIC RF620R и SIMATIC RF630R, пригодны для применений в логистике и управлении цепями снабжения.
Система работает в европейском и американском диапазоне сверхвысоких частот и спроектирована для идентификационных ярлыков, основанных на стандарте EPC global.
Сверхвысокочастотное портальное считывающее устройство | SIMATIC RF 620R | SIMATIC RF630R |
|---|---|---|
Диапазон частот (настраиваемый) |
|
|
| 865 … 869 МГц | 865 … 869 МГц |
Мощность передатчика (настраиваемая шагами по 100 мВт) |
|
|
| 50 мВт... 500 мВт эквивалентной излучаемой мощности | 50 мВт... 500 Вт эквивалентной излучаемой мощности |
Расстояние считывания ярлыка |
|
|
| N/A | 3.5 м макс. |
| N/A | 2 м макс. |
Число антенн | Интегрированная антенна | 1 или 2 (устанавливается при конфигурировании) |
Полное сопротивление (номинальное) | --- | 50 Ω |
Стандарты |
|
|
|
|
|
Количество ярлыков, считываемых | да, с помощью FB45 / FC55 | да, с помощью FC45 / FC55 |
Одновременное считывание нескольких ярлыков (возможность группового считывания) | да, с помощью FC45 / FC55 | да, с помощью FC45 / FC55 |
|
|
|
Скорость передачи данных при чтении(EPC Gen2) | 1) | 1) |
Скорость передачи данных при записи(EPC Gen2) | 1) | 1) |
Доля считываемых ярлыков (%) (EPCGen2) | 1) | 1) |
Интерфейсы |
|
|
| Нет | 2 |
| 1 | 1 |
Вспомогательные узлы связи | RF170C, RF180C, ASM 475, ASM 456 | RF170C, RF180C, ASM 475, ASM 456 |
Сертификаты | CE | CE |
Соответствие | ETSI ES 302208 | ETSI ES 302208 |
Области применения | Европа (ETSI) | Европа (ETSI) |
Подключение антенн | N/A | 2 антенны, TNC обратной полярности |
Диапазон температур |
|
|
| -25 … +55 °C | -25 … +55 °C |
| -40 … +85 °C | -40 … +85 °C |
Степень защиты | IP65 | IP65 |

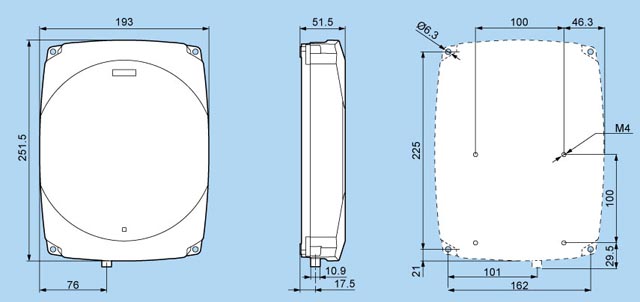

Размеры Д х Ш х В (в мм) | 260 x 193 x 52 мм | 260 x 193 x 52 мм |
1) будет анонсировано позже.
Антенна для использования в Европе | SIMATIC RF660A - УВЧ антенна |
|---|---|
Полное сопротивление (номинальное) | 50 Ом |
Поляризация | Круговая |
Диапазон частот | 865 ... 868 MHz |
Соответствие | ETSI ES 302208 |
Крепление | Факультативно: Гибкий монтаж на шарнирном кронштейне посредством набора для монтажа антенны Различные возможности монтажа с использованием монтажной адаптерной платы Vesa 75 x 75 мм |
Вес | 1.6 кг |
Цвет | Пастельно бирюзовый |
Диапазон температур |
|
| -25 … +75 °C |
| -40 … +85 °C |
Степень защиты | IP67 |
Размеры Д х В х Ш (в мм) | 313 x 313 x 80 |

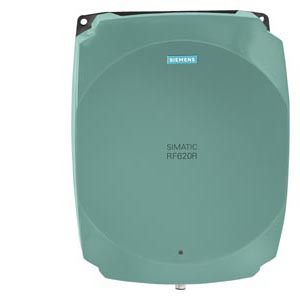

SIMATIC RF620R
SIMATIC RF630R
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 114618 | 6GT2080-2AA20 | rfid systems software & documentation on dvd, fb/fc for simatic, rfid pc libraries, rfid tools | 0.2 | Заказать |
| 114700 | 6GT2811-4AA00-0AA0 | simatic rf600 read-write unit rf630r for uhf-frequencies in europe interface rs422 for tia- integration connect. of max. two external antennas ip65, -25 up to +55 dgr/c maximal distance: 2m (w/o antenna, w/o accessories) | 2 | Заказать |
| 66642 | 6GT2811-4AA00-1AA0 | simatic rf600 read-write unit rf630r for uhf-frequencies in usa / canada interface rs422 for tia- integration connection of max. two external antennas ip65, -25 up to +55 dgr/c, maximal distance: 2m (w/o antenna, w/o accessories) | 2 | Заказать |
| 66643 | 6GT2811-5BA00-0AA0 | simatic rf600 read-write unit rf620r for uhf-frequencies in europe interface rs422 for tia- integration with integrated antenna ip65, -25 up to +55 dgr/c maximal distance: 2m (without accessories) | 2.2 | Заказать |
| 114701 | 6GT2811-5BA00-1AA0 | simatic rf600 read-write unit rf620r for uhf-frequencies in usa / canada interface rs422 for tia- integration with integrated antenna ip65, -25 up to +55 dgr/c maximal distance: 2m (without accessories) | 2.2 | Заказать |
| 114718 | 6GT2890-0AA00 | simatic rf600 гибкий трехпутевой монтажный комплект для антенны simatic rf 660-a | 3 | Заказать |
